在现代电力电子领域,IGBT与MOS管堪称两位“实力战将”,各自坚守着独特的阵地,又在某些场景下存在着微妙的竞争关系。深入剖析它们的优缺点,犹如揭开两者神秘面纱,让应用场景的选择更加明晰。
一、IGBT:功率舞台的全能选手

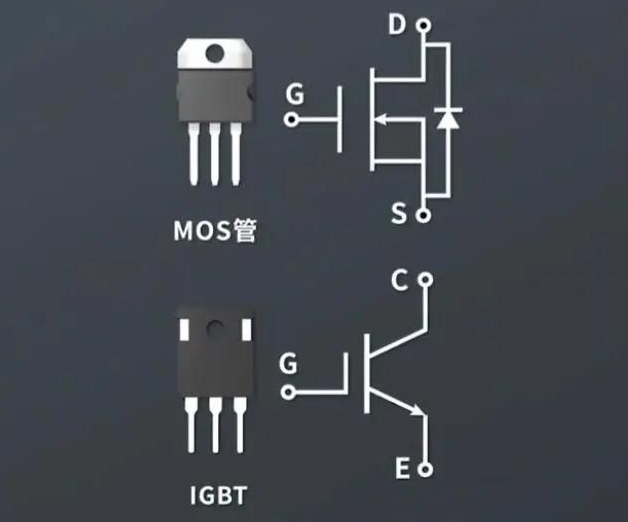

IGBT,全称绝缘栅双极型晶体管,恰似一位融合多种技艺的杂家高手,集众家之长。从结构上看,它身负四层半导体使命,集电极、发射极与栅极各司其职,栅极还带着二氧化硅层这一独特“装备”,构建起复杂而精妙的内部架构。
优点:
高输入阻抗:想象一下信息传递的高速公路,IGBT的栅极如同一条宽敞且畅通无阻的高架桥,极少的电流信号就能轻松掌控全局,外界干扰就像路边的小石子,难以对其造成影响,确保了信号传输的精准与高效。在电路控制中,这意味着极低的驱动功率需求,宛如用一根细线牵动千斤巨石,轻松实现对强大电流的精准指挥。
低导通压降:当电流穿梭于IGBT内部时,所遇阻碍极小,如同水流经过开阔的河道,能量损耗被控制在较低水平。在高负荷、大电流的工业场景,如大型电机驱动,这一特性优势尽显,不仅减少能源浪费,还能让设备稳定运行,避免因过热等问题导致的性能衰减。
大电流承载能力:IGBT宛如电力江湖中的大力士,能扛起汹涌澎湃的大电流,在诸如电网输电、电动汽车动力系统等对电流需求极大的领域,稳稳撑起一片天地,保障电能高效传输与转换,是处理大功率任务的不二之选。
缺点:
开关速度瓶颈:相较于一些“敏捷型”器件,IGBT的开关动作略显迟缓。在高频切换场景下,就像反应稍慢的运动员,难以快速响应节奏变化,限制了其在对频率要求极高、追求极致效率的精细电路中的应用,例如高端通信设备的射频前端,无法满足高速信号处理需求。
驱动复杂:要驯服IGBT这匹“千里马”,并非易事。其驱动电路设计复杂,犹如搭建一座精密的桥梁,需要考虑诸多因素,如电压匹配、信号隔离等,增加了开发难度与成本投入,对工程师技术水平要求较高,在小型化、低成本电子设备研发中,这一短板尤为突出。
二、mos管:精细电路的灵动精灵
mos管,即金属氧化物半导体场效应管,恰似一位精于细微雕琢的工匠,在微观电子世界绽放光彩。由源极、漏极、门极及金属氧化物层构成,结构简单却蕴含大智慧。
优点:
高频特性卓越:MOS管堪称电子世界的“飞毛腿”,在高频领域风驰电掣。其能在极高的频率下自如切换状态,如同敏捷的舞者紧跟音乐节奏,完美适配无线通信、射频识别等高频场景,确保信号快速、准确处理,为信息高速传输保驾护航。
低功耗节能:在待机或小电流工作状态下,MOS管宛如进入“节能模式”的家电,消耗电量微乎其微。在电池供电的便携设备中,如智能手机、平板电脑,最大化延长续航时间,让用户无需频繁充电,尽享移动便利。
集成度高:MOS管天生具备“团队协作”精神,易于与其他电子元件集成。在集成电路制造中,如同紧密排列的积木,可构建复杂功能模块,缩小芯片面积,提升性能,是现代超大规模集成电路的核心“拼图”之一,助力电子产品迈向微型化、高性能化。
缺点:
导通电阻局限:当大电流呼啸而过,MOS管内部的导通电阻就像一道狭窄的关卡,产生较大压降,导致能量损耗发热。在大功率设备中,若散热不佳,极易引发过热故障,如同烈日下的独木桥,难以承受过大流量冲击,限制其直接驱动大负载能力。
电流承载较弱:相较于IGBT的“大力气”,MOS管更似擅长“绣花功夫”。面对高负载、大电流需求场景,如工业电机启动,就显得力不从心,无法独立承担重任,需借助外部功率放大电路等“辅助工具”,间接实现功率输出。
IGBT与MOS管各有千秋,在电力电子舞台分别演绎不同角色。工程师们依据场景需求,权衡利弊,巧妙选用,方能让观众(电子设备)呈现最佳“表演”效果。
