mos管上电浪涌抑制电路

在电子设备开机瞬间，犹如洪水般的浪涌电流会猛烈冲击电路系统，这种瞬态过载如同堤坝决口般危险。作为核心防护器件的MOS管，其上电浪涌抑制技术已成为电源设计的必修课。本文将深入解析这一关键技术的原理、方案与应用实践，为工程师提供可靠的设计指南。

浪涌危害：隐形杀手的威胁

据行业数据显示，超过60%的设备故障源于上电阶段的浪涌冲击。当直流母线电压骤升时，大容量储能电容如同干涸已久的海绵突然吸水，短时间内形成远超稳态工作电流数十倍的冲击波。这种剧烈的能量吞吐可能导致前端电源压降触发保护机制，甚至造成元器件永久性损伤。就像城市电网遭遇雷击时的电压尖峰，微小的半导体结构在如此高压下极易发生雪崩击穿。

被动抑制：简单有效的初阶方案

针对基础应用场景，串联电阻与二极管的组合堪称经济型解决方案。该方案通过物理限流原理运作——如同在河道中设置闸门，利用电阻值控制水流速度。当直流母线为电容充电时，电阻有效削减浪涌峰值；而二极管则扮演单向阀角色，确保正常供电路径不受阻碍。不过这种纯硬件方案存在明显局限：电阻耗散功率随电流平方增长，如同用沙袋筑堤，既消耗能量又占据空间，仅适用于小功率或低成本设备。

有源软启动：智能调控的新范式

相较于被动方案，带软启动功能的mos管电路展现出更高级的管控智慧。其核心在于通过PWM信号渐进式开通开关管，使导通程度如旭日初升般平稳提升。这好比汽车变速箱的离合控制，让动力输出从零开始线性增长，避免传动系统的剧烈震颤。采用N沟道mosfet构建的主回路配合专用驱动芯片，可实现毫秒级精度的电流爬坡率控制。实验表明，此类方案可将浪涌幅度降低80%以上，且效率损失不足3%，尤其适合对能效敏感的精密仪器。

复合架构：多维度防护体系

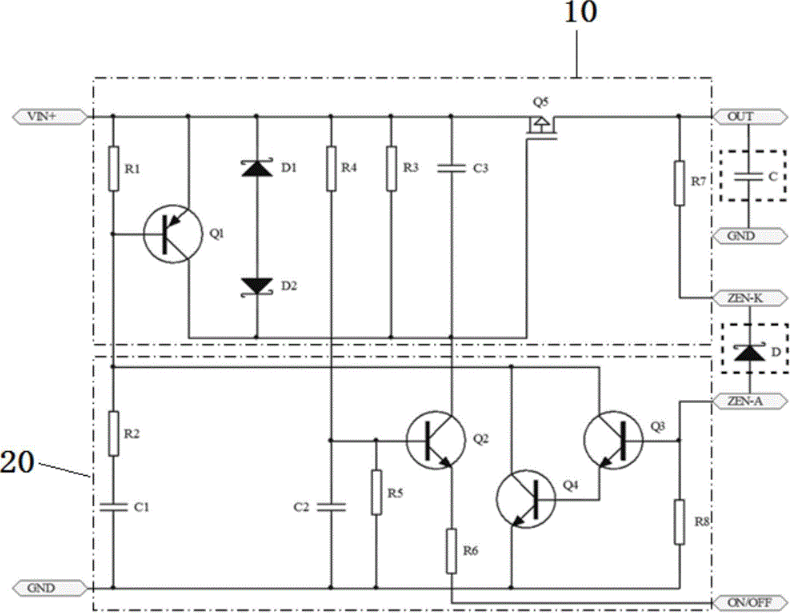

进阶设计常采用主副并联结构实现动态分流。例如专利CN 212695707 U披露的技术方案，通过双路mos管并联运行，其中主管承担主要负载，辅管则负责瞬态响应。这种类似高速公路应急车道的设计哲学，在常规工况下保持单通道高效传输，遇到突发流量时自动激活备用通道进行分流。更复杂的拓扑还会集成稳压钳位电路，利用齐纳二极管构建电压天花板，如同给电流装上安全阀，确保系统始终运行在安全区间内。

双向防护：正负脉冲的双重屏障

针对工业环境中常见的反向浪涌问题，双向内嵌MOS管方案提供了全面解决方案。该架构创新地采用背对背连接方式，配合对称布局的控制电路，既能阻挡正向过冲又能遏制反向灌电流。其工作原理类似于双向止回阀，无论电流试图从哪个方向突破，都会被及时阻断并导入预定泄放路径。实测数据显示，这种结构可使系统的抗扰度提升至±2kV接触放电等级，满足IEC61000-4-4标准要求。

选型策略：参数匹配的艺术

实际工程应用中，MOS管的选型需兼顾多项指标。耐压值应预留30%裕量，如同建造防洪堤时要高于历史最高水位；导通电阻直接影响温升表现，每降低1mΩ都能显著改善热稳定性；开关速度则决定响应时效性，快速切换能力犹如消防队员的反应速度。对于高频切换场景，还需关注寄生电容参数，过大的COSS会导致关断拖尾现象，如同水管关闭后仍有水滴渗出。

现代电子系统如同精密钟表，任何微小的电流波动都可能影响整体运行。通过合理选择被动抑制、有源软启动或复合防护方案，配合科学的器件选型策略，工程师能够构建出坚固的电气屏障。随着半导体工艺的进步，新一代智能功率器件已实现自适应浪涌抑制功能，这标志着电源管理技术正朝着更智能、更高效的方向发展。
