高端nmos 驱动电路

在现代电力电子系统中，高端Nmos驱动电路扮演着至关重要的角色。这类电路广泛应用于DC-DC变换器、电机控制器等领域，其核心在于解决如何让位于电源正端的NMOS管可靠导通与关断的问题。本文将深入解析这一技术的实现原理、典型架构及优化策略，帮助读者理解其中的精妙之处。

一、基本原理：跨越电压壁垒的智慧

根据半导体物理特性，Nmos管仅需栅源极间电压（Vgs）超过阈值即可开启。然而当它被置于电源高侧时，情况变得复杂——此时需要施加比主供电电压更高的驱动电平才能确保完全导通。这就像给自行车链条上油，不仅要考虑润滑效果，还要保证力度足够穿透整个传动系统。工程师们巧妙地运用“电容自举”机制突破这一限制：通过预充电电容存储能量，在关键时刻将其叠加到原有电压之上，形成类似跷跷板的倍增效应。例如，若低压电源为15V（Vcc），主回路电压达300V（Vss），则最终可在DRV_S端获得两者之和的高压脉冲，如同将两节电池首尾相连产生更高电动势。

二、经典方案：精密控制的交响曲

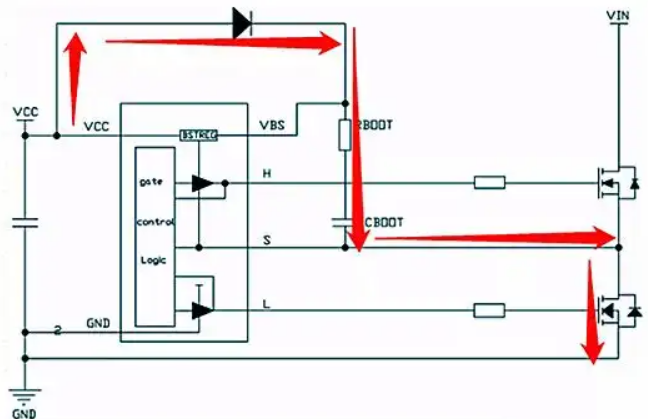

典型的电容自举电路由隔离二极管、储能电容和两组开关组成动态平衡系统。以D1、C1、Q1、Q2构成的单元为例，其工作过程宛如双人舞：当Q2闭合而Q1断开时，电容C2如同蓄水池般充满电能；随后角色互换，Q2断开、Q1导通，原本储存的能量瞬间释放，使驱动节点电压跃升至Vcc+Vss。这种设计通过监测Q点电位自动切换状态，既避免了上下桥臂直通导致的短路风险，又实现了高效能量传递。特别地，在单端配置中加入加速电容C4，能有效缩短开关过渡时间，减少高频下的交叉损耗，好比为运动员配备助力靴提升起跑速度。

三、负载适应性：刚柔并济的艺术

该电路的独特优势在于其对负载类型的宽容度。由于充放电路径独立于负载特性，无论是纯阻性还是包含电感/电容成分的复杂阻抗，都能保持稳定驱动能力。这类似于万能充电器适配不同品牌电池的原理——内部管理芯片自动调整输出曲线以匹配各类化学体系。但简化版方案存在局限性：当单独使用时，关断过程中栅极残留电荷经高阻值电阻缓慢泄放，犹如漏水的水龙头难以彻底切断水流，尤其在容性或感性负载下易引发振荡。此时需配合H桥下半部分协同工作，利用互补管加速放电过程，确保完全截止。

四、高频挑战与应对之道

随着开关频率进入兆赫兹范畴，传统设计面临新考验。DRV_S端的PWM波形包含显著直流分量，如同河流中的暗流影响整体流向。采用电容隔直技术可滤除有害偏移，但需权衡电容值与响应速度的矛盾关系。此外，二极管D1的选择至关重要：其反向恢复时间必须远小于开关周期，否则会成为制约带宽的瓶颈。实践中常通过调整限流电阻R13阻值优化动态响应，使电路既能快速跟踪控制信号，又能抑制尖峰干扰，恰似调音师精准校准乐器共鸣腔体。

五、创新实践：从理论到应用的跨越

最新研究表明，利用NMOS自身及负载节点的电压波动可实现自激式驱动。这种方案类似风力发电系统的自适应调速机制——当检测到风速变化时自动调整桨叶角度。具体实施时，C1通过负载电阻充电，一旦Q6导通，栅极注入电流触发微弱导通状态，进而引发正反馈雪崩过程直至完全开启。不过该模式对负载稳定性要求较高，在动态负载突变场景下可能导致驱动电压起伏不定，如同帆船遭遇阵风时的方向失控。因此更推荐用于相对平稳的工作条件。

高端NMOS驱动技术展现了电力电子领域的工程智慧：从基础物理规律出发，通过拓扑创新实现性能突破；在细节处精益求精，兼顾效率与可靠性；面对复杂工况时灵活应变，持续拓展应用边界。这项技术的每一次进步，都在推动着新能源、智能制造等行业的革新浪潮向前奔涌。
