全桥mos管驱动波形分析

在开关电源领域，全桥MOS管作为核心功率器件，其驱动波形的质量直接决定了系统的可靠性与效率。不同于理想化的教科书模型，实际工程中常遇到波形畸变、振荡等问题，这些问题如同隐藏在电路中的“暗礁”，稍有不慎便可能引发炸机或性能衰减。本文将从驱动原理出发，结合典型故障案例与解决方案，为您拆解全桥mos管驱动波形的奥秘。

一、驱动波形的本质特征

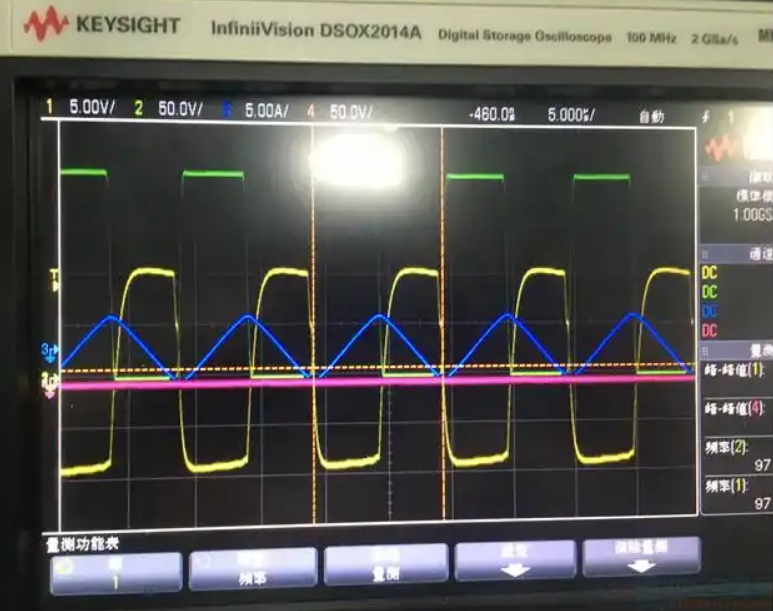

全桥拓扑采用四只mosfet构成H桥结构，通过交替导通对角两组开关管实现直流到交流的转换。理想的驱动信号应呈现清晰的方波形态，其中上升沿平缓而下降沿陡峭——这与mos管“慢开快关”的特性相契合。例如，正常波形如同晨曦初露般渐次明亮（缓慢上升），却在暮色降临时骤然熄灭（快速下降）。这种设计既能减少开关损耗，又能避免因突变电流导致的电磁干扰。然而，当栅极驱动电阻过小或布线寄生参数过大时，原本规整的波形会像被风吹皱的湖面般出现震荡；若驱动芯片力不从心，则可能催生出类似三角波的拖尾现象，仿佛疲惫旅人踉跄的脚步。

二、四大异常波形诊断手册

1. 轻微震荡型：表现为波形顶部出现细密纹路，犹如琴弦拨动后的余韵。这通常由结电容与寄生电感共振引起，可通过增大栅极电阻来抑制谐振幅度，如同给狂奔的野马套上缰绳。

2. 边沿迟缓型：上升/下降沿斜率降低，形似丘陵起伏而非峭壁直立。此类问题多源于驱动电流不足，需更换更高功率的驱动芯片或优化供电轨设计，好比为水泵增加涡轮以提升扬程。

3. 高频振铃型：在开关节点观察到密集尖峰脉冲，宛如蜂鸟振翅般的高频抖动。此时应重点检查PCB布局中的环路面积，缩短关键走线长度，相当于修剪树枝让信鸽更快归巢。

4. 非对称开关型：对角管导通时序错位，导致输出电压波形歪斜。需校准死区时间设置，确保两组开关管如同交响乐团成员般精准配合。

5.


三、测量技术与优化实践

使用示波器观测驱动信号时，建议采用差分探头捕捉浮地节点的电压变化。对于内置MOS管的驱动芯片，可通过注入测试脉冲验证其响应特性——就像用橡皮锤敲击音叉观察振动频率。当发现波形失真时，可尝试调整栅极串联电阻值：每增加10Ω阻尼，相当于给飞驰的列车加装制动闸瓦；而更换低内阻的驱动器则如同换上更强劲的引擎，能显著改善动态响应。在布局层面，缩短高di/dt回路路径犹如疏通堵塞的河道，可有效降低串扰噪声。

四、典型应用场景解析

以逆变器设计为例，全桥驱动波形的稳定性直接影响电网同步精度。假设某光伏逆变系统因波形毛刺导致THD超标，工程师通过增加RC吸收网络后，总谐波含量从5%骤降至0.8%，效果堪比为浑浊河水注入澄清剂。另一个案例中，电动汽车充电桩模块出现间歇性停机故障，最终溯源至驱动芯片过热引发的保护误动作，通过优化散热设计和降额使用才恢复稳定运行。

五、进阶调试策略库

面对复杂工况下的波形异常，可采用“三步排查法”：首先确认驱动电源纹波是否超标（如同检查水源是否纯净），其次验证PCB走线是否符合安规要求（好比审视道路是否符合交规），最后通过温度循环测试暴露潜在热失效点（类似体检时的红外成像检测）。对于高频场景下的寄生参数影响，可引入场仿真工具进行建模分析，将抽象的分布电容转化为可视化的电路元件。

掌握这些波形分析技巧，不仅能快速定位开关电源故障，更能通过波形整形实现性能跃升。正如调音师通过频谱仪修正乐器音准，工程师也可借助波形分析仪雕琢出高效稳定的电力电子系统。
