碳化硅mos做高温反偏试验条件

发布时间:2025-08-21编辑:国产MOS管厂家浏览:0

碳化硅mosfet凭借其高耐压、低损耗、优异的高温工作能力,正在快速取代硅基IGBT,成为电动汽车、数据中心电源、光伏逆变器等高温、高功率密度应用的首选。然而,**器件的长期可靠性**是设计选型的关键依据。**高温反偏(HTRB)试验**正是评估碳化硅mosFET在高温、高电场下可靠性的**黄金标准测试**。

### 一、 为什么高温反偏(HTRB)对碳化硅MOS至关重要?

1. **揭示潜在失效机制:**

高温(通常 > 150°C)叠加高反向电压(接近器件额定阻断电压)的严苛应力,能有效加速栅氧层退化、体二极管退化、封装界面老化等潜在失效过程。

2. **筛选早期失效(浴盆曲线):**

剔除制造过程中存在的潜在缺陷品(如栅氧薄弱点、芯片微裂纹、键合不良),降低产品在现场应用的早期失效率。

3. **评估阈值电压稳定性:**

碳化硅MOS的阈值电压(Vth)在高温偏压下可能发生漂移(通常是正向漂移),HTRB是评估其长期稳定性的关键手段,直接影响驱动设计和开关损耗。

4. **满足车规与工业标准认证:**

AEC-Q101(车规)、JEDEC JESD22-A108、JESD47 等核心可靠性标准均将HTRB作为强制性测试项目,是进入高可靠性市场的“敲门砖”。

### 二、 碳化硅MOS高温反偏(HTRB)试验的核心条件详解

针对碳化硅MOSFET的特性,其HTRB测试需设置严格且科学的应力条件(参照JEDEC等标准):

1. **环境温度(Tj):**

* **典型范围: 150°C - 175°C (结温)**

* **依据:** 充分模拟碳化硅器件在电动汽车电机控制器、车载OBC等高环境温度应用场景,同时提供足够的加速因子。

* **关键点:** 必须精确监控并确保实际芯片结温达到设定值,通常通过热阻和壳温推算。

2. **反偏电压(Vds):**

* **施加值: 80% - 100% 额定 Vds(max) (即器件标注的最大漏源极电压)**

* **示例:** 对于 650V SiC MOSFET,Vds 通常设置为 520V - 650V;1200V 器件则为 960V - 1200V。

* **依据:** 在保证安全裕度的前提下,施加尽可能高的电场应力以充分暴露介质层和半导体材料界面的可靠性问题。

3. **栅极偏置(Vgs):**

* **典型设置: Vgs = 0V (或接近0V的负压,如 -5V)**

* **依据:** 确保器件处于完全关断状态,所有阻断电压由芯片承受,避免栅极正偏引入额外变量。强关断也有助于稳定阈值电压。

4. **试验持续时间(t):**

* **标准时长: 通常为 168小时 (1周) 或 1000小时**

* **依据:** JEDEC/AEC-Q101 标准基线要求。更长时间(如 2000 小时)常用于深入研究或更高可靠性等级验证。

* **目的:** 提供足够应力时间以诱发潜在的缓慢退化机制。

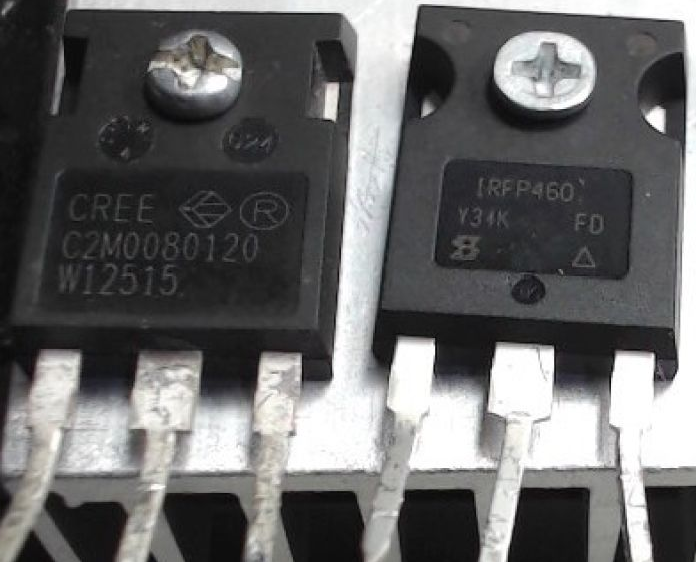

碳化硅mos做高温反偏试验条件

### 三、 HTRB试验的关键执行步骤与注意事项

1. **预处理:**

* 器件需进行初始电参数测试(记录 Vth, Rds(on), Igss, Idss 等关键值)和外观检查。

2. **上电与监控:**

* 在高温箱内达到设定结温后,按设定值施加 Vds 和 Vgs。

* **持续监测:** 漏源极漏电流(Idss)是关键的实时监控参数。异常增大(如倍增)往往是失效的先兆。

* **安全防护:** 必须配备过流、过压、超温保护电路,防止单点失效引发连锁损坏。

3. **中间测量(可选):**

* 对于长时试验(如 1000hr),可在特定间隔(如 96hr, 500hr)中断应力进行电参数测量,跟踪退化趋势。

4. **后应力测试与评估:**

* **恢复:** 试验结束后,器件需在室温下静置恢复足够时间(如 24hr)。

* **关键参数复测:** 系统测量并对比 Vth, Rds(on), Igss, Idss, BVdss 等参数与初始值的漂移量。

* **失效判据:**

* 电参数漂移超出规格书或应用允许范围(如 Vth 漂移 > +20%, Rds(on) 增加 > 20%)。

* 漏电流 Idss 超过规定限值。

* 发生灾难性失效(短路、开路)。

### 四、 优化HTRB试验可靠性的关键技术点

1. **温度均匀性:**

试验箱或热板的温度均匀性至关重要,避免器件间或器件内部局部过热。

2. **动态参数测量:**

恢复后的测量应在规定时间内完成,且需考虑器件温度状态(需冷却至室温)。

3. **批次抽样代表性:**

根据统计原理确定合理样本量,确保结果能推断整批产品质量。

4. **对比分析:**

将测试结果与器件规格书承诺值、行业标杆产品数据进行对比,评估其可靠性水平。

### 五、 结语:HTRB是碳化硅MOS高可靠性的试金石

严格的高温反偏试验是确保碳化硅MOSFET在严苛工况下长期稳定运行的必备环节。通过科学设置测试条件(高温、高反压、长时应力)并严格执行,工程师能够:

* **精准识别早期失效风险**

* **量化评估器件寿命与稳健性**

* **为高可靠性系统设计提供数据支撑**

* **满足车规(AEC-Q101)等严苛认证要求**

选择已通过充分HTRB验证的碳化硅MOS器件,是提升新能源汽车电驱、超高效服务器电源、工业变频器等产品长期可靠性与市场竞争力的核心保障。

> **下一阶段深度探讨:**

> 如何解读HTRB数据中的阈值电压漂移现象?SiC MOSFET HTRB失效模式深度分析?敬请关注!

> **立即咨询:** 获取符合AEC-Q101标准的SiC MOSFET HTRB测试报告与技术方案!
