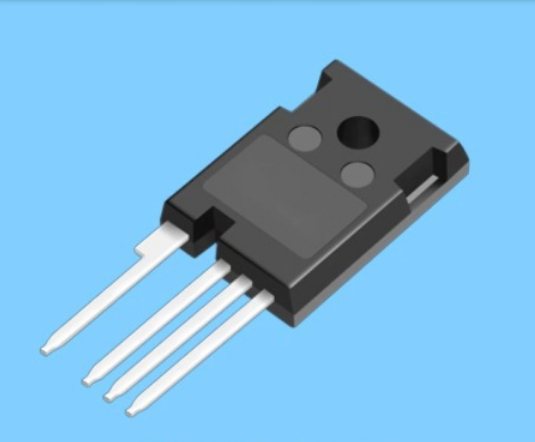

碳化硅mos管测量

在当今科技飞速发展的时代，碳化硅（SiC）MOS管作为一种新兴的半导体器件，正逐渐在各个领域展现出其卓越的性能和巨大的应用潜力。然而，要准确测量碳化硅mos管的各项参数，却并非易事，其中涉及到诸多复杂的技术挑战和关键要点。

测量面临的挑战

测量碳化硅（SiC）mosfet时，面临着一些独特的挑战。其中，测量地点和测量方式的不同都会对测量结果产生影响。特别是对于上管的测量，栅极电压信号（VGS）会随着快速开关产生高失调电压浮动。这种“共模”变化，就像在平静的湖面投下一颗石子，引发了一圈圈的涟漪，在测量系统中可能导致振铃现象的出现。而这一振铃现象，就像一团迷雾，让我们难以分辨它究竟是来自被测设备本身，还是源于测量系统，给准确测量带来了极大的困扰。

测量前的准备——了解引脚排列

在进行碳化硅mos管的测量之前，有一项至关重要的准备工作，那就是了解MOS管的引脚排列。这就好比我们要认识一个人，得先清楚他的外貌特征一样。只有准确知道了MOS管的引脚排列，我们才能正确地连接测量仪器，进行后续的测量工作。如果引脚排列搞错了，就如同迷失了方向，后续的测量工作很可能会得出错误的结论。

测量步骤与方法

判断MOS管类型和引脚

这一步是测量的基础。我们需要通过专业的知识和工具，准确地判断出MOS管的类型以及各个引脚的功能。这就像是给一个未知的物体进行分类和标注，只有明确了它的属性和特征，我们才能更好地对其进行研究和分析。

初步判断

在初步判断阶段，我们可以借助一些简单的工具和方法，对MOS管的基本性能进行一个初步的评估。例如，通过观察外观、检查包装等，看是否有明显的损坏或异常。这就好比我们在日常生活中，初次见到一个人时，会通过他的外在表现来形成一个初步的印象。

导通测试与寄生二极管检测

导通测试是测量MOS管好坏的重要环节之一。在这个阶段，我们需要利用寄生二极管来检测MOS管的导通情况。寄生二极管就像是一个小小的“侦察兵”，能够帮助我们探测MOS管内部的导电路径是否正常。如果在导通测试中发现问题，就好比在行军途中发现了障碍，我们需要进一步分析原因，找出问题所在。

静态参数测试仪的应用

在一些专业的测量场景中，我们会使用到静态参数测试仪。例如，华科智源HUSTEC - 1600A - MT静态参数测试仪，它可以用于多种封装形式的IGBT测试，同时还能测量大功率二极管、IGBT模块等。这款测试仪就像是一个专业的“医生”，能够对各种半导体器件进行全面而准确的“诊断”，为我们提供详细的参数信息，帮助我们更好地了解器件的性能和状态。

相关测试类型的了解

在测量碳化硅MOSFET时，还需要了解一些相关的测试类型。例如，AECQ - 101中就规定了SiC MOSFET相关的测试类型，包括高温反向偏置（HTRB）、高温栅极偏置（HTGB）、温度循环（TC）和高湿高温反向偏压等。这些测试类型就像是一道道严格的“关卡”，通过对MOSFET进行不同条件下的测试，全面考察其性能和可靠性。比如高温反向偏置测试，就像是让MOSFET在高温的“炼丹炉”中接受考验，看看它是否能在这样的恶劣环境下保持稳定的性能。

脉冲电流相关参数的设定

在测量过程中，我们还需要关注一些与脉冲电流相关的参数。脉冲电流要远高于连续的直流电流，它反映了器件可以处理的脉冲电流的高低。定义IDM的目的在于确保器件在线的欧姆区内正常工作。对于一定的栅 - 源电压，MOSFET导通后，存在最大的漏极电流。如果在工作时，漏极电流过大，就如同给一条道路施加了过多的车辆，会导致道路拥堵，也就是在器件中会增加导通损耗。长时间工作在大功率之下，就像让一个人长期超负荷工作，最终会导致器件失效。因此，在典型栅极驱动电压下，我们需要合理地将额定IDM设定在合适区域之下，防止过高电流流经封装引线，因为在某些情况下，整个芯片上最“薄弱的连接”不是芯片本身，而是封装引线。

碳化硅MOS管的测量是一项复杂而细致的工作，需要我们充分了解测量的挑战、做好前期准备、掌握正确的测量步骤和方法，并合理运用各种测量工具和测试仪。只有这样，我们才能准确地获取碳化硅MOS管的各项参数，为它在各个领域的应用提供有力的支持。
