mos管的雪崩值

发布时间:2025-06-21编辑:国产MOS管厂家浏览:0

想象一下:一台高性能电机控制器在驱动瞬间突然失效,昂贵的MOS管内部裂开一道微小却致命的伤痕。工程师们排查线路后,锁定了那个制造环节中难以预料的尖峰电压——它瞬间击穿了mos管的防线。这一幕背后,隐藏着一个关乎可靠性的核心参数:**mos管的雪崩值**。

MOS管(金属氧化物半导体场效应晶体管),尤其是**功率mosfet**,是现代电力电子系统的核心开关元件。然而,在真实的电路环境中,它们并非总运行在理想状态下。当**MOS管关断瞬间**、电路存在感性负载(如电机、变压器线圈)或遭遇意外的电压尖峰(如雷击干扰)时,漏极-源极间电压(*V_DS*)可能急剧飙升,远超其额定值(*V_DSS*)。一旦这个电压**突破器件的本征耐压极限**,就会引发一种特殊的失效机制——**雪崩击穿**。

此时,在MOS管内部反向偏置的体二极管(或寄生二极管)区域,强电场将共价键中的电子“撕扯”出来,形成自由电子-空穴对。这些新生载流子又被电场加速,进一步撞击其他原子,产生链式反应般的载流子倍增效应——如同雪山上滚落的雪球,体积和能量迅猛增长,形成汹涌的电流。这看似毁灭性的过程,**若控制得当且器件具备足够承受力,MOS管并不会立即损毁**,反而能像“安全阀”一样泄放巨大的感应能量。

MOS管承受这种极端电应力而不损坏的能力,正是由其**雪崩值**量化定义的。它包含两个关键参数,通常在器件的数据手册(Avalanche Characteristics部分)明确标出:

1. **雪崩能量 EAS (单脉冲雪崩能量):** 这代表了**MOS管在一次单体雪崩事件中能够安全吸收并耗散的最大能量**。单位是焦耳(J)或毫焦耳(mJ)。它直接决定了器件应对**单次、瞬态过压冲击**(如开关感性负载关断、ESD静电放电)的生存能力。计算EAS的核心公式为:

`EAS = (1/2) * L * I² * (V_(BR)DSS / (V_(BR)DSS - V_DS(on)))`

其中L是回路电感,I是关断前的电流。

2. **雪崩电流 IAS (重复雪崩电流):** 这定义了**在特定的栅极驱动条件(V_GS)、初始结温(Tj initial)及持续时间(tAV)下,器件能够承受且不发生失效的重复性雪崩电流值**。它反映了**器件在周期性过压工况下长期工作的鲁棒性**。

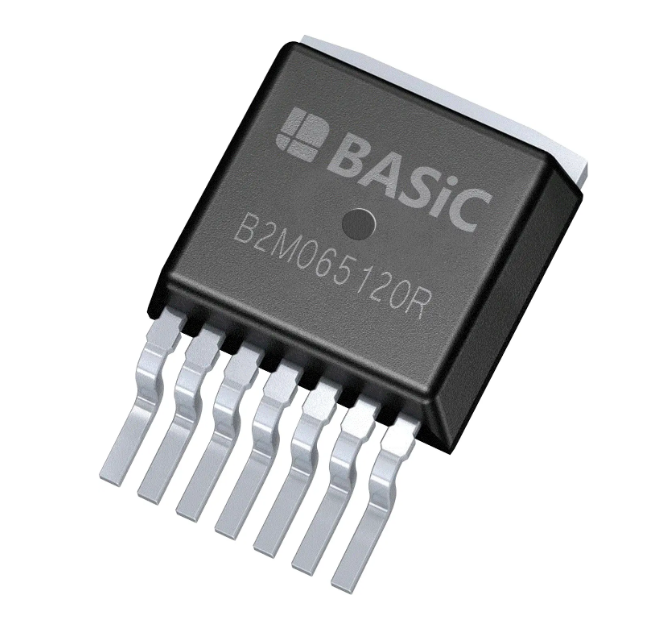

mos管的雪崩值

**理解EAS与IAS在数据手册中的意义至关重要**:

* **EAS值并非无限重复可用:** 即使单次雪崩能量小于额定EAS,频繁的雪崩事件也会导致器件温度持续累积升高,加速材料老化,最终引发热击穿失效。**单脉冲参数绝不能等效为重复应用的能力。**

* **IAS给出了周期性应用的边界:** 制造商会在特定测试条件(如V_GS=0V, Tj start=25°C, L负载电感值,tAV时间)下测试并公布IAS值。**设计时必须确保实际电路电感、初始电流及持续时间在其限定范围内。**

* **测试条件的依赖性:** EAS/IAS值严重依赖于测试电路拓扑(特别是电感L的值)、初始结温(Tj)、栅极驱动状态(V_GS)。不同厂商、不同测试条件下的数据严格来说不具备直接可比性。**细读数据手册的测试条件注释是准确应用的前提。**

**雪崩值的实际设计意义:**

1. **选型核心指标:** 对于工作在高风险环境(如电机驱动、开关电源、汽车电子)的MOSFET,**雪崩能力(EAS/IAS)与R_DS(on)、V_DSS、Qg等参数同等重要**。评估潜在的电压尖峰能量是选型关键步骤。

2. **安全裕量设计:** **实际电路中可能出现的最大雪崩能量必须远小于器件标称的EAS值**(一般建议取30-50%以下作为安全裕量),并确保雪崩事件不是常态(重复频率和占空比极低),避免结温持续爬升。

3. **温度与雪崩能力的负相关:** 结温(Tj)越高,半导体晶格越活跃,载流子越易被碰撞电离。因此,**器件的实际雪崩耐受能力随温度升高而显著下降**。高温环境设计需额外谨慎,或选择雪崩能力更强的器件。

4. **拓扑结构优化的驱动力:** 为实现更高的系统效率和可靠性,工程师们会优先通过**优化电路布局**(最小化寄生电感)、引入**高效吸收回路**(如RCD箝位、TVS管)或选用**软开关拓扑**等方式,主动将MOS管工作点**远离雪崩区域**,而非过度依赖其雪崩耐受性。**保护电路的设计是主动规避雪崩危险的第一道防线。**

在功率变换的复杂世界里,MOS管如同守卫能量洪流的闸门。而**雪崩值(EAS/IAS)正是这把闸门自身坚固程度的直接证明**。理解其定义、深挖数据手册的测试条件、并在设计中预留充分的安全裕量,是构筑高可靠性电力电子系统的基石。忽视雪崩值的严苛要求,无异于让核心元件在电路风暴中裸奔直面电击的风暴——唯有精确把握其承受极限,才能确保每一次开关动作都成为能量的精准舞蹈,而非灾难的序曲。
