开关电源mos管波形图详解

在现代电子设备中，开关电源如同心脏般重要，而其中的MOS管则是核心组件之一。理解其波形图对于设计、调试和故障排查至关重要。本文将带您深入解析开关电源中mos管的关键波形特征及背后原理，助您掌握这一技术的精髓。

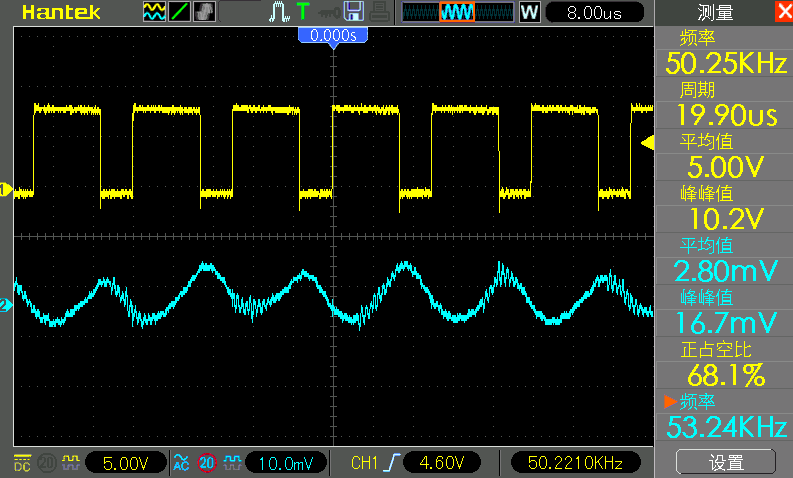

驱动信号波形：指挥棒的节奏

开关电源的运行节奏由PWM（脉冲宽度调制）信号决定，它以方波形式呈现，高电平代表mos管导通，低电平则对应关断状态。这种周期性变化如同乐队指挥家的手势，精准控制着能量传递的节奏。占空比——即导通时间占整个周期的比例——直接决定了输出电压的大小，好比乐谱中的音符强弱影响着旋律走向。理想的上升沿与下降沿应尽可能陡峭，若出现“振铃”现象（边缘振荡），通常是寄生电感或电容作祟，此时需通过优化PCB布局或添加阻尼电阻来平息这场无序的骚动。

Uds电压波形：动态负载下的压力测试

观察MOS管漏极与源极间的电压（Uds）曲线，能直观反映其承受应力的情况。以反激式拓扑为例，实测波形显示两处明显振荡：一处源于初级绕组的漏感Llk储能释放时的电磁震荡；另一处则是次级整流二极管反向恢复特性引发的尖峰脉冲。这些波动犹如海浪拍打礁石，既考验器件耐压能力，也暴露了电路设计的薄弱环节。工程师常借此判断是否需要引入RCD钳位电路或选用更高规格的MOS管来增强系统鲁棒性。

栅极驱动波形：控制权杖的能量注入

作为控制端子，栅极电压的变化直接关乎导电沟道的形成效率。当N型MOS管（NMOS）的栅压突破阈值电压Vth后，内部会迅速建立起低阻通路，允许电流从漏极流向源极。这个过程类似水龙头开启瞬间的水压建立，快速充放电特性要求驱动电路具备足够的电流供给能力。若栅极驱动不足，可能导致开关速度变慢，进而产生更大的开关损耗，如同水管直径过小造成水流阻力增大。

电流波形：能量流动的轨迹追踪

初级绕组电流波形是衡量变压器工作效率的重要指标。理想情况下应呈现平滑三角波形态，但实际中因磁芯饱和、涡流效应等因素会出现畸变。这种非线性特征恰似河流遇到巨石时的分流现象，提示我们需要关注磁芯材料选择与气隙设置。同步监测MOS管DS间的压降与电流波形叠加关系，还能发现潜在的交叉干扰问题，例如漏感引起的电压尖峰对相邻回路的影响。

异常波形诊断：解码故障密码本

实践中常见的异常包括高频振荡、过冲欠冲及占空比失真等。高频振铃往往指向布局寄生参数过大，可通过缩短关键走线长度改善；过冲现象多因关断时电感能量无处宣泄所致，此时需加强吸收回路设计。就像医生听诊器捕捉心跳杂音一样，经验丰富的工程师能从细微波形畸变中预判潜在风险，提前采取补偿措施确保系统稳定运行。

通过对上述波形的综合分析，我们不仅能优化现有设计方案，还能预测并规避潜在故障点。正如航海家依靠星图定位方向，掌握MOS管波形语言将成为您驾驭开关电源世界的指南针。无论是提升转换效率还是延长设备寿命，都离不开对这些电气指纹的深刻解读。
