mos开关管怎样检测好坏图解

在电子维修和制作领域，mos开关管的好坏判断是一项基础且关键的技能。这种半导体器件对静电非常敏感，在测试前，采取适当的静电防护措施（如佩戴防静电手环）是推荐的安全做法。无论使用数字万用表还是指针式万用表，都能有效地对其进行初步检测。

准备工作：引脚短接放电

在开始测量前，第一步是对MOS管的三个引脚进行短接放电。这个操作的目的，是为了释放管内部寄生电容可能储存的电荷。可以想象寄生电容就像一个小小的充电电池，如果它两端存在电压，可能会导致测量结果严重失准，甚至误判管子的状态。使用镊子或一段导线将三个引脚碰在一起即可完成放电。

核心检测：利用体二极管特性

数字万用表是现今最常用的工具，将其拨到二极管档（通常是蜂鸣档的关联档位）进行测量。mos管内部在漏极（D）和源极（S）之间天然存在一个寄生二极管。这个二极管具有单向导电的特性，好比一个只允许电流单向通过的电子阀门，为我们判断提供了关键依据。

测量时，先将红表笔接触MOS管的中间引脚（假定为源极S），黑表笔接触左侧或右侧引脚（假定为漏极D）。此时，万用表会显示一个约0.4V到0.8V的导通压降值。这个读数的存在，就如同阀门被推开了一条小缝，证明内部的体二极管是完好的。接着，将两支表笔对调，即黑表笔接源极（S），红表笔接漏极（D）。此时万用表应显示溢出符号（通常为“OL”或“1”），表示二极管处于反向截止状态，阀门紧闭。这一正一反的测量，是判断MOS管是否击穿短路的重要依据。一个好的MOS管，必须有且仅有这一对引脚之间存在单向导通的读数。

全面排查：引脚间阻值测量

完成二极管特性测试后，还需要进行更全面的检查。依然使用万用表的二极管档，对MOS管的三个引脚进行两两组合测量，总共六种情况。除了第一步中测得的那个正向二极管压降外，其他任何引脚组合之间，万用表都应该显示为溢出符号“OL”，表明这些引脚之间是绝缘的，没有不正常的通路。这就好比检查一栋房子的所有房间，除了规定的那扇门外，其他的墙壁都应该坚固无缝。如果发现任意两脚之间出现非预期的导通压降或蜂鸣声，则很可能意味着管子内部已经短路损坏。

补充验证：使用电阻档的高阻态测试

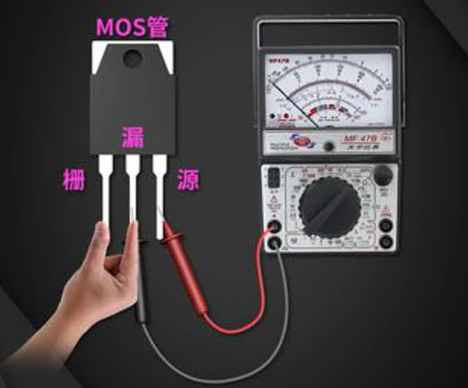

对于手头没有二极管档或习惯使用指针式万用表的工程师，可以采用电阻档进行辅助判断。这时需要用到万用表的最高电阻档位，例如R×10K挡。在MOS管不加电的情况下，测量漏极（D）与源极（S）之间的电阻。正常的MOS管，其D-S极间的电阻值应该非常高，趋于无穷大。可以将其想象成一条无比宽阔的河流，正常情况下电流根本无法通过。如果测得的电阻值很小甚至为零，则说明管道已经被击穿，电流可以肆意流淌，管子已然损坏。

综合判断与安全须知

通过以上几步的测量，我们就能对MOS管的状态有一个全面的了解。现在由于生产工艺的进步，出厂的筛选、检测都很严格，我们一般判断只要判断MOS管不漏电、不击穿短路、内部不断路、能放大就可以了。若在测量过程中发现漏源两极之间已击穿短路，或栅源两极内部已损坏导致无法导通，则可断定该MOS管已损坏。

需要强调的是，这些方法主要适用于常见的增强型MOS管。在实际操作中，如果能找到该型号MOS管的官方数据手册，将测量得到的电阻读数与数据手册上的标准值进行对比，是更为严谨的做法。若读到的电阻值小于数据手册上的参考值或为零，则说明元件存在故障。

掌握MOS管好坏的检测方法，就如同一位机械师学会了听发动机的声音来判断故障，是电子技术实践中一项非常实用的技能。通过万用表的简单测量，我们就能让潜在的故障元件无所遁形，从而提高工作效率和成功率。
