怎样区分mos管和igbt

在电子电路设计与维修中，MOS管（mosfet）与IGBT（绝缘栅双极晶体管）都扮演着关键角色，但它们的特质与适用场景大不相同。选错器件可能导致电路效率低下，甚至设备损坏。本文将深入剖析mos管与IGBT的核心区别，助您在项目中精准选型。

---

### **一、结构本质与工作原理差异**

* **mos管 (MOSFET)：**

* **结构：** 基于金属-氧化物-半导体场效应晶体管原理。核心结构包含源极(S)、漏极(D)、栅极(G)。电流路径仅涉及多数载流子（例如N沟道中是电子）。

* **工作：** 栅极电压控制源漏极间导电沟道的形成与宽度（电压控制型）。导通时呈现纯电阻特性。栅源极间有寄生电容。

* **IGBT：**

* **结构：** 本质为三端器件：集电极(C)、发射极(E)、栅极(G)。IGBT巧妙融合了MOS管的电压驱动（栅极控制）与BJT（双极结型晶体管）的载流子传导特性。

* **工作：** 栅极电压控制集电极与发射极间导电。导通时集电极-发射极呈现较低压降，类似BJT（**关键区别**）。导通涉及电子和空穴两种载流子（双极型）。

**核心结构差异：IGBT本质上是MOSFET驱动BJT的复合结构，使其兼具两者的优点。**

---

### **二、关键电气特性对比**

| 特性 | MOS管 (MOSFET) | IGBT | 区别说明 |

| :----------- | :----------------------------- | :---------------------------- | :------------------------------------------ |

| **导通机制** | 多数载流子导电（单极型） | 电子与空穴共同导电（双极型） | IGBT导通损耗通常更低 |

| **驱动方式** | 电压驱动（栅极） | 电压驱动（栅极） | 驱动方式类似，驱动电路可部分通用 |

| **开关速度** | **极快**（纳秒级） | **较慢**（微秒级） | MOSFET更适合高频开关应用 |

| **通态压降** | **较低**（尤其在<100V） | **相对较高** | 低压小电流MOSFET效率更高；高压大电流IGBT占优 |

| **电压等级** | 通常 ≤ 900V （高压SiC MOSFET除外） | **高**（可达数千伏甚至更高） | IBT更适合高压应用场景 |

| **电流能力** | 适中（大电流需多管并联） | **大**（单管即可承受高电流） | IGBT单管电流能力更强 |

| **耐冲击性** | **较弱**（易受雪崩击穿影响） | **较强** | IGBT更适合工业高可靠性环境 |

| **反向特性** | 多数含体二极管（可续流） | 无天然体二极管（需外接续流二极管或使用逆导型IGBT） | MOSFET更易实现自然续流 |

| **饱和特性** | 导通电阻(Rds(ON))恒定 | 导通压降(Vce(sat))基本恒定 | 影响导通损耗特性 |

| **常见应用** | 开关电源、高频逆变、电机驱动（小功率/高频）、电池保护 | 大功率变频器、逆变器、感应加热、工业电机驱动（中大功率）、电动汽车主驱、UPS | 应用场景根据功率/频率/电压需求划分 |

**性能总结：**

* **MOSFET：** 低压高频之王（开关速度快、低压下效率高、含天然体二极管）。

* **IGBT：** 高压大电流首选（承受电压高、导通电流大、开关速度较慢但高压下导通损耗显著低于MOSFET）。

### **三、外观识别与电路符号区分**

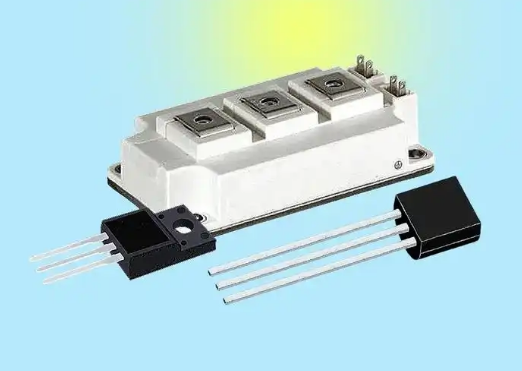

* **外观（需特别注意，型号更关键）：** 仅凭外观区分十分困难且不准确。中小功率TO-220封装的MOSFET和IGBT外观极其相似。大功率模块（如逆变器用）多为IGBT或IPM模块。**最可靠方法是查看器件表面的型号，通过查询其数据手册确定类型！**

* **电路符号：**

* **MOSFET：** 符号主要体现栅极(G)、源极(S)、漏极(D)。箭头在源极（表示沟道类型：N沟道箭头向里指，P沟道向外指）。

* **IGBT：** 符号融合了MOSFET的栅极(G)和BJT的集电极(C)、发射极(E)。栅极部分类似MOSFET，发射极箭头方向指示类型（N沟道IGBT箭头向外指，类似NPN BJT的发射极）。

 *(图片来源：Electronics Tutorials，图示MOSFET与IGBT符号差异)*

---

### **四、应用场景选择指南：何时用MOSFET？何时用IGBT？**

* **选择MOSFET的场景：**

1. **工作电压 ≤ 600V (尤其 ≤ 200V最佳)**：如笔记本电脑电源适配器、手机充电器、LED驱动电源。

2. **高开关频率需求 (> 100kHz，甚至MHz)**：如服务器电源、通信电源、高频感应加热、DC-DC变换器。

3. **功率较小或中等功率，且对效率要求严格（特别是低压部分）**。

4. **需要利用其体二极管进行自然续流** 的场合，如同步整流、H桥电机驱动。

5. 对成本敏感的中低压应用场景。

* **选择IGBT的场景：**

1. **工作电压较高 (> 600V，常用1200V, 1700V等)**：如电动汽车充电桩动力模块、家用变频空调/冰箱压缩机驱动、工业大功率变频器。

2. **大电流输出需求（数十安培至数百安培）**：如工业电机驱动（尤其交流380V以上）、感应加热炉、大型UPS电源。

3. **开关频率要求不高（< 50kHz甚至< 20kHz）**：对开关损耗不敏感的领域。

4. **高可靠性、高鲁棒性要求** 的工业、电力、交通领域。

**重要趋势：** 在高压领域（如800V母线电动汽车），SiC MOSFET因其兼具高速、高压、高效率特性，正在挑战IGBT的传统统治地位，但成本仍是主要考量因素。

---

### **五、总结与选型核心要点**

* **结构核心：** MOSFET是单极器件；IGBT是MOS驱动+BJT传导的复合双极器件。

* **性能差异：** 聚焦**电压、电流、频率、损耗**四大核心。

* **低压高频低损** → **MOSFET**（特别是Si MOSFET）。

* **高压大电流** → **IGBT**（在开关频率较低时效率优势巨大）。

* **超高压高频高效** → **SiC MOSFET**（新兴趋势，但成本高）。

* **选型依据：** 明确电路的工作电压、工作电流、开关频率、允许损耗、成本预算、散热条件
