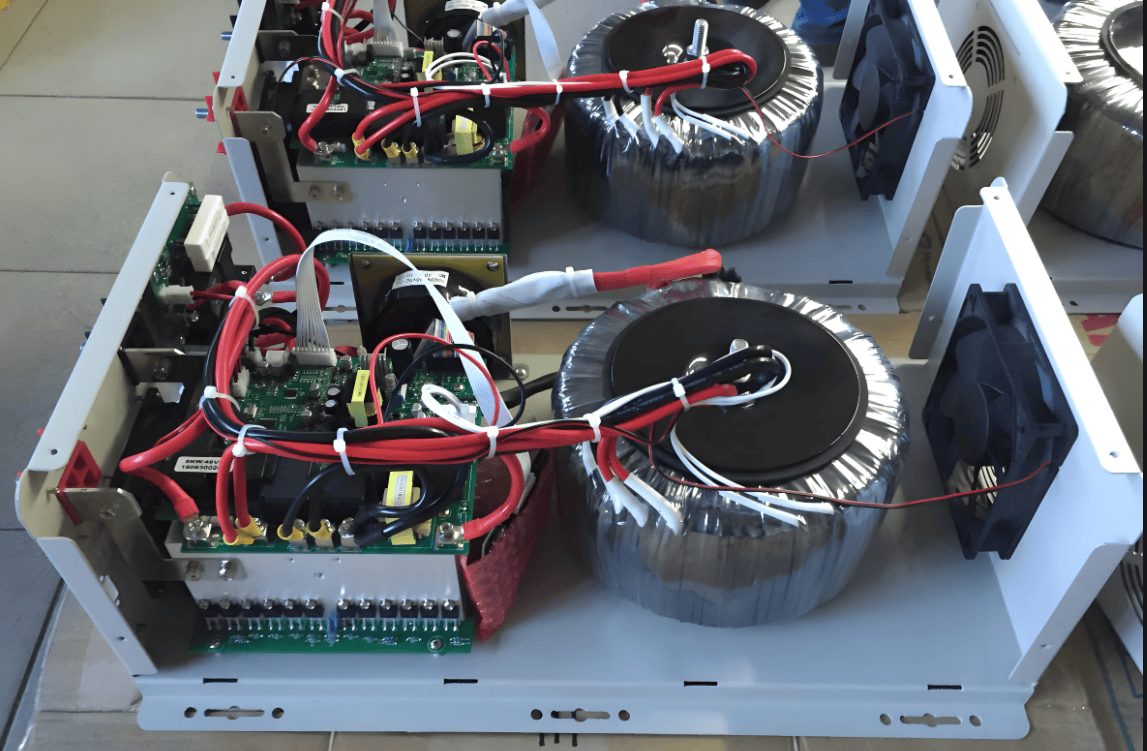

mos管桥式逆变电路

想知道如何让直流电摇身一变，驱动光伏并网、电动汽车主驱和高保真音响？逆变器中的MOS管桥式电路，正是关键所在。在参与电动汽车主驱系统研发时，我和团队深感稳定性与效率的严苛要求；借助mos管桥式拓扑，我们成功将效率提升近2个百分点。以下四大维度，带你全面突破电能变换瓶颈。

引擎动力：DC→AC能量变换原理

逆变电路的工作流程可浓缩为三步：

1. 高频PWM斩波：mos管接受20kHz–200kHz的PWM信号，将直流电压切分为占空比可调的脉冲列；

2. 桥式逆变：在全桥或三相桥拓扑中，4或6颗MOS管交替导通，完成电流方向周期性切换；

3. LC滤波还原：滤波器平滑脉冲，输出近似正弦波的工频交流，满足负载对电压和频率的精准需求。

核心公式：AC_out = DC_in × PWM占空比 × 滤波增益

精准调节占空比与滤波特性，即可输出0–Vin范围内任意幅值与频率，灵活应对多场景电能管理。

桥臂切换：MOS管的“双面职责”

• 高频斩波：快速导通/关断，将直流源切分为高频脉冲。高频率可缩小磁性元件体积，降低滤波器尺寸，并使开关损耗远低于工频开关。

• 方向切换：在全桥H桥中，上桥Q1/Q2、下桥Q3/Q4交替导通，产生正负半波。死区时间（50–500ns）可防止上下桥臂直通，保障系统安全。

典型拓扑与选型指南

1. 全桥H桥拓扑：

DC+ → Q1 → 负载 → Q4 → DC–（正半波）

DC+ ← Q2 ← 负载 ← Q3 ← DC–（负半波）

1. 半桥拓扑：

两颗MOS管输出半电源电压，适用于100W以下的小功率场景。

1. 三相全桥拓扑：

六管构成三相桥臂，广泛应用于电机驱动与三相逆变系统。

MOS管优势实测

• 效率与频率：65W逆变器中，GaN MOS管效率达96.5%，较常规方案提升5%；高频开关使磁性元件体积缩小5倍、功率密度提升至2W/cm³。

• 音质与稳定性：在D类功放中，GaN MOS管失真度<0.01%，高低频响应更均衡；负温度系数特性令系统失效率<10FIT。

• 可靠性与扩展：理论效率>95%、实际效率>92%；多管并联可扩展至数百安培，满足电动汽车主驱等大功率需求。

设计要点：驱动到布局

• 驱动电路：选用带负压关断功能芯片，抑制米勒电容误触发，确保时序精准。

• 散热管理：MOS管与散热器紧密贴合，结温控于≤125℃。

• 保护电路：完善过流、过压、欠压及短路保护，确保运行安全。

• 滤波设计：LC滤波优选，兼顾快速响应与输出纯净度。

• 布局优化：功率回路最短化，降低等效阻抗与EMI；信号回路与功率回路分区，减少相互干扰。

应用全景：多场景驱动未来

• 家用逆变器：12V→220V，100W–5kW，用于UPS和光伏系统。

• 电动汽车主驱：50kW–500kW三相全桥方案，支持高速动态响应。

• 光伏并网：效率>96%，内置MPPT及并网功能的组串式逆变器。

• 舞台音响：3kW–30kW三相系统，实现高保真大功率驱动。

• UPS不间断电源：隔离输出与电池备份的关键环节。

未来趋势：宽禁带与智能化

• SiC mosfet：击穿电压>1200V，开关频率>200kHz，效率>98%；

• GaN MOSFET：击穿电压>650V，开关频率>1MHz，效率>96%；

• 三相全桥集成：6颗MOS管集成单芯片，功率密度>10W/cm³；

• 数字控制：DSP+FPGA实现数字PWM调制，支持自适应算法及在线故障诊断。

十年磨一剑，MOS管桥式逆变电路以更高频率、更大功率、更强可靠性，驱动绿色能源与智能制造的下一波浪潮。
