高压mos管线性降压

当开关电源以其超过90%的转换效率统治了现代电力电子的主流视野，一种看似“低效”的降压方式——线性降压，却依然在工程师的工具箱中占据一席之地。特别是当主角换成了高压MOS管，这场效率与纯粹之间的对话，便平添了几分复杂的技术况味。它或许不是最闪耀的明星，但在某些特定的舞台，它却是不可或缺的配角，甚至主角。

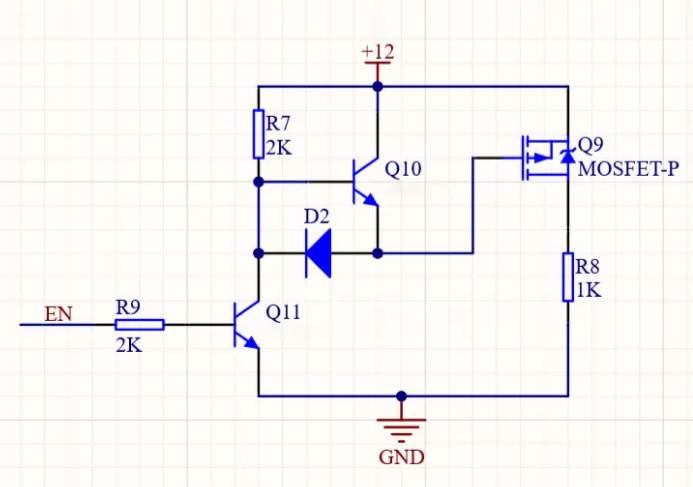

线性降压的核心：让MOS管扮演一个“智能电阻”

理解线性降压，首先要抛开对mos管高速开关的固有印象。在这里，我们刻意让它慢下来，稳定在一种中间状态——可变电阻区。其原理根植于mos管的基础特性：栅极与源极之间的电压，如同一个精密的阀门控制器。以N沟道MOS管为例，当施加的栅源电压超过其开启阈值，导电沟道便随之形成。关键在于，这个沟道的“宽度”或者说导电能力，并非全开或全关，而是随着栅压的连续调节而平滑变化。

于是，MOS管的漏极与源极之间，呈现出一个可受控的电阻值。根据欧姆定律的简洁表述——电压等于电流乘以电阻，在一个电流相对恒定的回路中，改变这个电阻，就能精准地调控它两端的电压降。这正是线性降压的物理内核：将高压输入的“多余”部分，以一种可控、连续的方式，消耗在这个“智能电阻”之上，从而在输出端获得一个更低、更稳定的电压。

举个例子，设想一个简单的电路，流经的电流为1安培。如果初始时，我们通过栅压将MOS管的等效电阻设定为10欧姆，那么它两端的压降便是10伏特。若我们希望将输出电压再降低一些，只需调低栅压，使等效电阻增大到15欧姆，压降随之变为15伏特。整个过程平滑而线性，没有开关动作带来的高频噪声和电磁干扰，输出电压的纹波可以做到极低。

高压舞台上的线性角色：当“低效”成为可接受的代价

那么，为何要使用高压MOS管来进行线性降压？这似乎与追求高效的主流趋势背道而驰。答案在于应用场景的极端特异性。线性降压的效率瓶颈显而易见：所有被“降”掉的电压，都会以热量的形式实实在在地耗散在MOS管上。损耗功率等于压降乘以电流，在高压差、大电流的工况下，这个热量可能是毁灭性的。

因此，高压MOS管线性降压的应用，几乎无一例外地集中在以下几个对效率不敏感，但对输出质量、电路简单性或可靠性有极致要求的角落：

首先是精密仪器与传感电路的偏置电源。在一些高精度模拟前端、传感器信号调理电路中，电源的纯净度至关重要。开关电源难以避免的高频开关噪声，即便经过重重滤波，也可能以共模或差模干扰的形式，耦合到微伏级的信号链中，成为难以剔除的“底噪”。此时，一个由高压MOS管构成的线性稳压电路，可以提供“静如止水”的直流电源，虽然效率可能只有50%甚至更低，但为了保住那关键的测量精度，这份热损耗成为了必须支付的“沉默成本”。

其次是高压浪涌抑制与缓启动。在系统上电瞬间，输入电容的快速充电会产生巨大的浪涌电流。一个高压MOS管工作在线性区，可以作为一个受控的限流器，缓慢建立栅压，从而让电容电压平滑上升，有效保护了后级电路和保险器件。在某些工业控制板的接口保护电路中，也能见到类似设计，用于钳位和吸收来自现场的高压毛刺。

再者是特定场景下的辅助电源或热备份。在一些可靠性至上的系统中，如通信基站、金融服务器，可能存在两路或多路电源输入。当一路高压输入需要转换为另一路低压母线备份时，若功率不大但要求绝对可靠且无干扰，简单的线性降压方案因其极少的元件数量和无可置疑的可靠性，仍会被考虑。

高压选型的精密权衡：耐压、热耗与安全边际

一旦决定采用高压MOS管线性降压，选型便是一场在耐压、损耗和成本之间的走钢丝。首要的、也是最关键的参数，无疑是耐压等级。高压MOS管的耐压值，如500V、600V、800V直至1200V，并非简单的数字游戏，而是材料科学与结构设计的界碑。

选型的黄金法则是“够用且有余量”，但绝不要“过度设计”。你需要评估的是系统在最恶劣工况下的最高电压：包括正常的输入电压上限、可能的电网浪涌、以及电路本身因寄生参数引起的关断电压尖峰。在此基础上，增加20%至30%的安全系数，来确定MOS管所需的最小耐压值。例如，对于一个直流母线电压设计为400V的工业设备，考虑到各种过压因素，选择一颗600V耐压的MOS管通常是合理且安全的。盲目选用800V或1000V的器件，不仅会带来不必要的成本上升（特别是碳化硅等新材料器件），更关键的是，高耐压往往伴随着更高的导通电阻，这直接意味着在相同电流下，更多的导通损耗和发热，让本就严峻的散热问题雪上加霜。

热设计，是线性降压方案能否成功的决定性因素。你必须进行严谨的损耗计算与热仿真。损耗主要由两部分构成：导通损耗和线性区工作损耗。后者尤其关键，因为它等于降压差乘以电流。计算出总功耗后，结合MOS管封装的热阻参数（结到环境、结到外壳），以及你所能提供的散热条件（散热片大小、风冷或自然对流），推算出芯片的预期结温。这个温度必须远低于手册规定的最大结温（通常为150°C或175°C），并留有充足的降额空间。很多时候，不是电路原理不允许，而是物理散热极限直接否决了线性降压的方案。

失效的暗影：高压线性工况下的独特挑战

工作在高压线性状态下的MOS管，其失效模式与开关状态下的兄弟有所不同，工程师必须对其保持警惕。

最典型的莫过于热击穿。这不是瞬时的过压，而是持续功率耗散积累的结果。如果散热设计不当，芯片结温持续攀升，会导致漏电流指数级增大，这又进一步增加了功耗，形成正反馈的恶性循环，最终使器件因过热而永久损坏。因此，一个灵敏可靠的过温保护电路，在线性降压应用中几乎是标配。

其次是二次击穿与热点形成。在大电流、高压差的线性工作区，MOS管芯片内部的电流分布可能不均匀。某些局部区域可能因工艺微小差异而承受更高的电流密度，从而更快升温，电阻进一步增大，电流被迫流向其他区域，但热点区域可能已因高温导致材料特性改变，引发局部雪崩击穿，并迅速蔓延至整个芯片。

此外，栅氧层的长期可靠性也需关注。在线性调节过程中，栅极电压可能长期处于一个中间稳定值，这虽不如高频开关应力严酷，但在高温环境下，持续的栅压应力仍可能加速栅氧层的老化，导致阈值电压漂移，影响长期调节精度。

结语：在效率洪流中坚守的“匠艺”

在碳化硅与氮化镓推动开关频率和效率不断冲击新高的今天，高压MOS管线性降压技术，像一位老派的匠人，坚守着自己宁静而纯粹的角落。它不追求极致的能量转换效率，而是将所有的才华倾注于输出极致的纯净度、电路的极致简洁与不可置疑的可靠性。

它提醒我们，工程技术从来不是单选题。没有绝对“先进”或“落后”的技术，只有最适合场景的方案。当你下一次面对一个需要从数百伏高压中，干净、稳定、可靠地获取一小撮低压电源的设计难题时，不妨在考虑那些高效复杂的开关芯片之余，也回过头来，审视一下这颗工作在可变电阻区的高压MOS管。它或许会消耗更多电能，产生更多热量，但在某些对噪声零容忍、对瞬态响应要求平滑、或对电路失效风险零妥协的关键支路上，这份“古典”的线性技艺，依然闪耀着无可替代的、温润而坚定的光芒。理解它的原理，明晰它的局限，善用它的特长，这正是工程师在面对复杂世界时，所应具备的辩证智慧与务实精神。
