mos管漏极短路会造成怎样的后果

在自动化生产线高速运转的轰鸣声中，设备的稳定性是效益的生命线。然而，最令人心悸的场景莫过于，一块控制核心的电源模块突然冒烟、火花闪现，紧接着整条产线瞬间沉寂——设备“罢工”了。工程师们瞬间面临的压力，不仅是紧急抢修的压力，更是因停产带来的巨大经济损失。在这些导致电源“暴毙”的元凶中，功率MOSFET（金属-氧化物半导体场效应晶体管）的击穿短路，堪称最为常见且致命的故障之一。今天，我们将深入剖析MOS管漏极短路对工业电源的毁灭性影响，并分享从“心脏停跳”到恢复“脉动”的实战诊断逻辑。

一、当“开关”失灵：MOS管击穿短路的连锁灾难

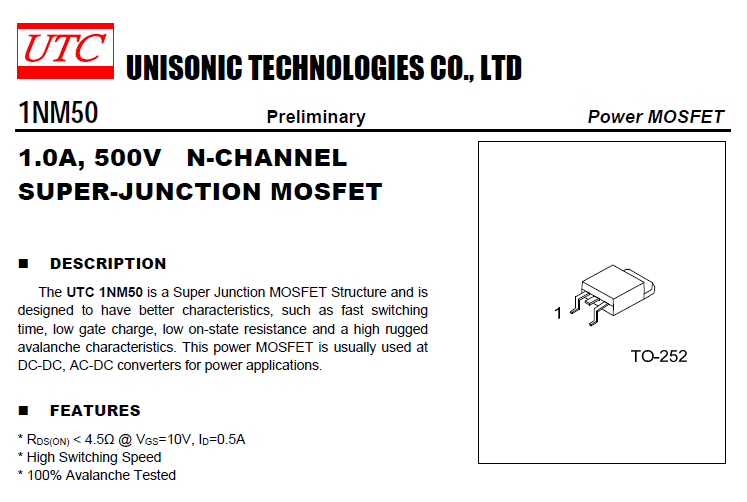

在高频开关电源中，功率mos管扮演着核心“开关”的角色，高效地控制着能量的通断与转换。然而，一旦这个关键元件发生击穿，导致其漏极（D）与源极（S）之间近乎“直通”短路，其后果绝非仅是坏掉一个元件那么简单，而会触发一系列毁灭性的连锁反应：

1. 瞬间过流与保险管烧毁：mos管击穿后，输入高压与大电流几乎无阻碍地直接流过，瞬间产生的巨大电流冲击首先会烧毁输入端的保险管。在许多故障现场，你会发现保险管内壁已完全发黑甚至熔断，这是短路故障最直观的信号之一。

2. 驱动电路的连带性“陪葬”：MOS管并非孤立工作，其栅极（G）由专门的驱动芯片或驱动变压器控制。当D-S极因过压、过热或驱动异常等原因击穿时，产生的高压尖峰或大电流回流，极易导致其驱动芯片一同损坏。我们曾维修过一台注塑机伺服驱动器的电源，最初用户误判是控制板故障，但检测后发现，不仅MOS管的D-S极间电阻已低至0.3欧姆，其关联的驱动芯片也已彻底损坏。

3. 后级负载的致命威胁：击穿短路使得电源的输入与输出端失去了应有的隔离与控制，异常高电压或电流可能直接窜入后级的精密控制电路、传感器或执行单元，造成二次损坏，使维修范围扩大，成本急剧攀升。

MOS管为何会“扛不住”？常见击穿原因包括：驱动电压异常（过压或欠压导致导通异常）、电源输入的过压尖峰（如雷击、感性负载切换）、散热系统失效导致结温过高，以及长期在极限参数下工作引发的材料疲劳。

二、三步诊断法：精准定位短路“元凶”

面对一块疑似MOS管短路导致“黑屏”或“烧保险”的电源板，切忌盲目更换元件。遵循科学的“三步诊断法”，能让你像经验丰富的外科医生一样，精准“排雷”，避免陷入“换一个炸一个”的恶性循环。

第一步：静态风险排查（望闻问切）

首先使用万用表电阻档，进行关键点的对地电阻测量。重点关注电源输入端、整流桥输出端以及各电压输出端。如果测出某个关键点对地电阻异常偏低（例如低于10欧姆甚至接近0欧姆），则此处存在严重短路点的概率极高。

此时，应重点检查：

• 输入端的浪涌抑制电阻（NTC）、保险管是否开路？

• 整流桥的四个二极管是否有击穿？

• 核心怀疑对象——功率MOS管的D-S极间是否已短路？ 这是排查的重点。

重要提示：发现明显短路元件后，切勿立即更换。必须同步检查其“邻居”——驱动电路是否健在。否则，贸然上电，新换的MOS管很可能再次“阵亡”。

第二步：低压测试“钓鱼”（安全探伤）

对于静态测量无法完全确定的隐蔽性短路，或怀疑存在电容内部短路、变压器匝间短路时，“低压测试法”是一种安全有效的诊断手段。

具体操作是，使用自耦调压器将输入电压降至安全的AC 10V-30V，并在电路中串联一个大功率白炽灯（如100瓦）作为限流电阻。缓慢上电并观察灯泡亮度。如果电路中存在低阻值短路点，灯泡会明显亮起（远超正常待机微红的亮度）。此时，电路处于安全的小电流状态，便于我们进行下一步。

第三步：发热点定位与智能辅助（精准打击）

在低压测试状态下，短路点会因为流过电流而发热。这时，热成像仪便成为快速定位“罪魁祸首”的神器。它能直观显示整个电路板上的温度分布，让那个异常发热的元件（可能是击穿的MOS管、短路的电容或异常的变压器）无处遁形。在没有热成像仪的情况下，也可以极其小心地用手快速触摸疑似元件表面（注意安全），感受异常温升。

对于更为复杂的故障，如变压器内部绝缘不良或MOS管寄生参数异常，可以借助电路板维修测试仪（如VI曲线测试仪）。它能对比正常板与故障板上同一点的阻抗、容抗等参数曲线，找出肉眼和万用表无法发现的隐性故障。例如，曾有案例通过此法发现一个PFC电感绕组对磁芯存在轻微绝缘不良，解决了空载正常、带载即崩的疑难问题。

三、实战复盘：从“绝望报价”到“当日修复”

某医疗设备厂的超声诊断仪突然黑屏，设备停机不仅影响诊疗，更面临厂商高达2.8万元的电源模块更换报价和长达10天的等待周期。送修的电源模块，外观上已是输入端保险管焦黑、整流桥炸裂的惨状。

1. 初步判断：更换保险后，采用串灯低压测试，灯泡仅微红，表明前级整流、滤波大致正常。

2. 深度检测：测量各输出电压端对地电阻，发现+24V输出端电阻异常，仅12Ω。断开其反馈回路后复测，确认是该路输出的一颗滤波电解电容部击穿短路。 正是这颗电容的失效，导致电源保护锁死，无输出。

3. 修复与验证：更换已击穿的电容，并基于可靠性考虑，对板上其他同批次老化电容进行预防性更换。带载测试一小时，输出电压稳定，设备成功点亮。总耗时不到12小时，花费仅为数百元材料成本。

这次维修的价值，远不止于修复了一块电路板，更是为生产线抢回了宝贵的时间，避免了因等待备件造成的巨大运营损失。

结语：让技术为效率护航

工业电源的故障，尤其是MOS管击穿这类核心短路故障，往往直接关乎生产的连续性与安全性。它考验的不仅是工程师对元件失效模式的认知，更是对电路系统逻辑的诊断能力和高效维修工具的应用水平。实践证明，超过八成的此类故障，完全可以通过系统性的诊断与精准维修来“起死回生”，其成本通常仅为更换新模块的几分之一，周期更可从数周缩短至一两天。

无论是驱动伺服系统、视觉检测设备，还是控制精密仪器的电源，其稳定运行都是现代工业的基石。掌握从现象到本质的诊断逻辑，善用从万用表到热成像的检测工具，我们便能将每一次突发的“心脏停跳”，转化为一次有惊无险的“技术排险”，为生产的脉搏持续护航。毕竟，在分秒必争的生产线上，快速、精准的修复，本身就是最核心的竞争力。
