永源微AP90N06D

在功率电子领域，高效能的开关器件始终是工程师追求的目标。一款优秀的MOS管能够在提升系统效率的同时，显著降低能耗和温升，永源微电子推出的AP90N06D正是这样一款值得关注的产品。这款N沟道功率mosfet凭借其60V的耐压能力和高达90A的连续电流承载能力，在电池保护和各类开关应用中展现出卓越性能。

核心技术优势：沟槽技术与低导通电阻

AP90N06D采用先进的沟槽技术制造，这项技术可以理解为在硅片上精确"雕刻"出微细结构，从而大幅增加电流流通的有效面积。这种设计带来的最直接好处就是显著降低了导通电阻（RDS(ON)）——在栅极电压为10V的条件下，其导通电阻典型值仅为5.8mΩ，最大值也不超过7.0mΩ。

低导通电阻对于功率器件来说至关重要，可以类比为城市交通中的宽阔高速公路：电阻越小，电流通过时遇到的阻碍就越小，产生的热量也就越少。这不仅提高了能源转换效率，还降低了对散热系统的要求，使得整个电子设备可以设计得更加紧凑。当电流达到数十安培时，即使只有几毫欧的电阻差异，也会在功率损耗上产生显著区别。

低栅极电荷特性：实现快速开关的关键

除了低导通电阻，AP90N06D还具备低栅极电荷的特性，栅极电荷量仅为90nC（在10V条件下）。这一参数可以形象地理解为mos管"门"的轻重——栅极电荷越小，意味着驱动mos管开关所需的"推力"越小，开关速度也就越快。

低栅极电荷带来的直接优势是开关损耗的降低。在高频开关应用中，如开关电源或电机驱动电路，每一次开关操作都会消耗一定能量。AP90N06D能够快速地在开通和关断状态间切换，如同一位敏捷的交通指挥员，高效地引导电流流动，从而减少不必要的能量损失。这一特性使其特别适合高频开关应用场景。

广泛的工作电压范围与灵活性

AP90N06D能够在栅极电压低至10V的条件下正常工作，同时其阈值电压为4V（在250μA条件下）。这一宽泛的驱动电压范围提供了更大的设计灵活性，使该器件能够适应多种不同的驱动电路设计。

从工业控制系统到消费电子产品，不同的应用场景对驱动电压的要求各不相同。AP90N06D的这一特性使其能够轻松融入各种电压环境，而无需复杂的电平转换电路，简化了系统设计并提高了可靠性。

多元封装选择与散热考量

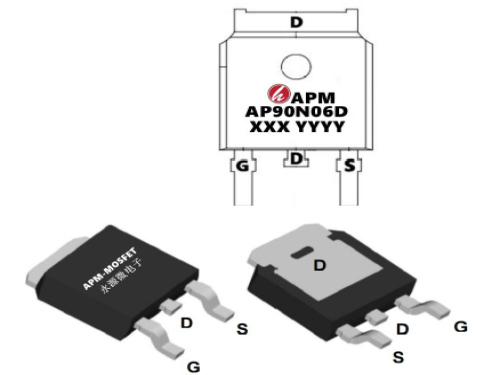

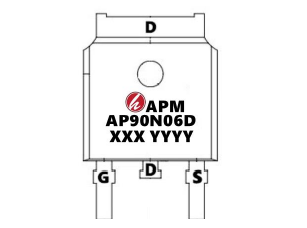

为了满足不同应用场景的需求，AP90N06D提供了多种封装形式，包括TO263-3L、TO220-3L和TO220F-3L等。每种封装都有其特定的应用场景和散热特性，设计工程师可以根据产品的空间限制和散热要求选择最合适的版本。

值得一提的是，该器件的耗散功率达到108W，这意味着它能够处理相当可观的功率而保持稳定工作。良好的散热性能对于高功率应用至关重要，如同高性能汽车需要高效的冷却系统一样，功率MOSFET也需要有效的散热设计来维持其性能指标。

实际应用场景分析

AP90N06D的主要应用领域包括电池保护和负载开关。在电池保护电路中，它能够高效地控制充电和放电回路，防止过充或过放对电池造成损害。对于大容量锂离子电池组，如电动汽车或储能系统中所使用的，90A的电流处理能力确保了系统能够应对高电流需求，同时保持低能量损失。

在负载开关应用中，AP90N06D可以作为电子系统的"智能开关"，精确控制不同模块的供电。其快速开关特性使得电源管理更加精细，有助于降低待机功耗，延长电池续航时间。与现代电子设备对能效日益提高的要求高度契合。

性能参数的深度解读

观察AP90N06D的详细参数表，我们可以发现更多设计亮点。其输入电容（Ciss）为4.136nF，反向传输电容（Crss）为257pF。这些电容参数与开关速度直接相关——较低的电容值意味着更快的开关速度，但同时需要权衡栅极驱动电路的设计。

工作温度范围为-55℃至+150℃，这一宽温域特性使AP90N06D能够适应苛刻的工作环境，从工业自动化到户外设备，都能保持稳定性能。如此宽的温度范围确保了器件在各种极端条件下的可靠性，为关键应用提供了安全边际。

与同类产品的差异化优势

相较于永源微其他MOSFET产品，如AP30P03DF（30V耐压，12mΩ导阻）或AP60N03DF（30V耐压，6mΩ导阻），AP90N06D在电压和电流处理能力上明显更高一等。虽然AP60N03DF的导通电阻略低，但其耐压值仅为30V，而AP90N06D的60V耐压使其适用于更广泛的应用场景。

与专用于同步整流的APG120N12NF（120V耐压，6.5mΩ导阻）相比，AP90N06D在中等电压应用中提供了更好的性价比。这种差异化定位使得永源微的产品线能够覆盖多种功率等级和应用需求，为设计工程师提供了丰富的选择。

实际设计中的考量因素

在实际电路设计中，使用AP90N06D时需要注意几个关键点。栅极驱动电路的设计至关重要，需要提供足够的驱动能力以确保快速开关，同时避免过大的电压尖峰。适当的栅极电阻选择可以帮助控制开关速度，减少电磁干扰（EMI）问题。

散热设计也不容忽视。尽管AP90N06D具有低导通电阻，但在高电流应用中仍然会产生可观的热量。合理的PCB布局、足够的铜面积以及必要的散热措施都是确保长期可靠性的关键。对于TO-220封装版本，附加散热片可以进一步提升功率处理能力。

未来应用前景展望

随着电动汽车、可再生能源存储和工业自动化等领域的快速发展，对高效功率器件的需求将持续增长。AP90N06D这类高性能MOSFET的应用前景十分广阔。其优异的性能参数和可靠性使其能够满足下一代电子设备对能效和功率密度的严格要求。

特别是在电池保护领域，随着锂电池技术的进步和容量不断提升，对保护电路的要求也水涨船高。AP90N06D的高电流处理能力和低导通电阻特性，使其成为大容量电池管理系统（BMS）的理想选择，有助于提高系统安全性和效率。

综上所述，永源微AP90N06D功率MOS管凭借其出色的参数性能和广泛的应用适应性，在现代电子功率管理领域占据重要地位。其低导通电阻、低栅极电荷和高功率处理能力等特性，使其成为设计高效、紧凑电子系统的优选器件。随着技术进步和应用需求不断演化，这类高性能功率半导体将继续推动电子行业向前发展。
