mos源极与栅极电容,有什么作用呢?

发布时间:2024-11-04编辑:pdmos浏览:0

        在现代电子技术中,金属氧化物半导体场效应晶体管(mosfet)作为基本构建模块,其性能在很大程度上决定了电路的效率和稳定性。其中,栅极与源极间的电容(Cgs)扮演了关键角色。本文将深入探讨栅极与源极间电容的性质及其对MOS管性能的影响,并提出优化策略。

一、mos管中的电容结构

        mos管由多个PN结构成,这些结构之间存在着固有的电容效应。特别是栅极与源极之间的电容(Cgs),它是由栅极和源极间绝缘层的电容组成的,是影响开关速度和输入阻抗的重要因素。此外,栅极与漏极之间(Cgd)以及漏极与源极之间(Cds)也存在类似的电容结构,它们共同影响着MOS管的整体性能。


国产mos管三引脚插件式


二、栅极源极电容的影响

        栅极源极电容的存在对于MOS管的开关响应时间有着显著的影响。具体来说,当栅极电压改变时,必须通过对Cgs充电或放电以改变内部电场强度,从而控制通道的导电性。因此,Cgs的值直接影响到MOS管的开关速度。较大的Cgs会导致开关速度减慢,因为它需要更多的时间来完成充电或放电过程。相反,较小的Cgs可以提升开关速度,但可能会增加由于快速开关引起的噪声和电磁干扰。

三、计算与选择

        计算Cgs通常需要考虑材料的介电常数、绝缘层厚度以及电极面积等因素。选择合适的栅极电阻和电容值是关键,适当的设计可以在保证足够开关速度的同时,减少系统的功耗和提高稳定性。例如,通过在栅极串接适当的电阻或并联电容,可以有效地控制开关过程中的电流和电压变化率,从而达到优化性能的目的。

以上便是关于mos源极与栅极电容的相关介绍,下面我将为您生成一个大纲:

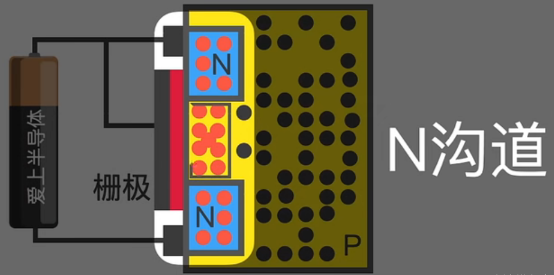

N沟道mos管的应用示意简图


大纲:MOS管源极与栅极电容

一、引言
1. 简要介绍MOS管的基本概念及其在电子设备中的应用重要性
2. 引入栅极与源极间电容(Cgs)的主题,概述其在MOS管性能中的核心作用

二、MOS管基本原理回顾
1. MOSFET的结构简介
2. N型和P型MOSFET的基本工作原理
3. 阈值电压Vth的概念及其对导电性的影响

三、源极与栅极电容解析
1. 电容的形成与物理意义
- 绝缘层电容的作用
- Cgs如何影响开关速度和输入阻抗
2. 数学模型与计算方法
- 介绍基本的电容计算公式
- 如何根据设计需求调整W/L比来优化Cgs值
3. 实际应用中的考量因素
- 高频信号处理中的挑战
- 功耗与效率之间的权衡


中低压mos管典型应用示意图一


四、影响因素分析
1. 工艺参数的影响
- 栅极绝缘层材质的选择
- 沟道长度L对Cgs的影响
2. 环境因素的作用
- 温度变化对Cgs的影响
- 电压波动下的稳定性分析

五、优化策略建议
1. 设计技巧分享
- 如何通过布局优化减少不必要的寄生电容
- 使用合适的驱动电路设计来降低RC时间常数
2. 案例研究
- 典型应用实例分析
- 错误示范及其教训总结

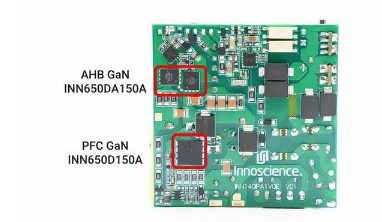

氮化镓GaN在电路设计中的应用实拍图一


六、未来发展趋势展望
1. 新材料技术的发展对Cgs的潜在影响
2. 纳米技术的进步如何帮助进一步减小Cgs值
3. 对未来几代MOSFET技术的预测

七、结论
1. 总结文章要点
2. 强调正确理解和利用Cgs对于提升MOS管性能的重要性
