mos管在电路中作用是什么

发布时间:2025-04-21编辑:国产MOS管厂家浏览:0

当我们每天使用智能手机、平板电脑时,可能不会意识到**指甲盖大小的MOS管正在其中完成数十亿次开关动作**。这种金属-氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor),如同电子世界的精密阀门,在集成电路中承担着**能量调度师**与**信号指挥官**的双重角色。从5G基站到新能源汽车,从智能手表到航天器,mos管以其独特的性能优势,构建着现代电子设备的运行根基。

---

## 一、MOS管的工作原理:电场控制的智能阀门

mos管的核心结构由**金属栅极(Gate)、氧化物绝缘层、半导体沟道**三部分组成。当栅极施加电压时,会在绝缘层下方形成导电通道,通过**电场效应**控制源极(Source)与漏极(Drain)间的电流通断。这种**电压驱动**特性带来两大革命性优势:

- **超低功耗**:相比需要持续电流维持通断的三极管,MOS管仅在开关瞬间消耗能量

- **超高速度**:现代CMOS工艺制造的MOS管开关速度可达**0.1纳秒级**,支持GHz级信号处理

*以Intel 7nm工艺为例,单个MOS管沟道长度仅约70个硅原子直径,却在1平方毫米面积内集成超过1亿个晶体管。*

---

## 二、MOS管在电路中的核心作用

### **1. 高效能量开关**

作为**电力电子系统的核心开关元件**,MOS管在以下场景发挥关键作用:

- **电源管理**:DC-DC转换器通过MOS管快速切换实现电压升降,典型效率超95%

- **电机驱动**:变频空调、电动汽车驱动系统依赖MOS管完成PWM调速控制

- **功率放大**:射频功放电路利用MOS管将微弱的通信信号放大至百瓦级输出

**典型案例**:特斯拉Model 3电控系统采用72个MOS管组成的三相全桥电路,实现97%的电能转换效率。

### **2. 精密信号调控**

在模拟电路中,MOS管展现其**信号魔术师**的特质:

- **放大器设计**:差分放大电路通过MOS管配对实现μV级信号放大

- **逻辑门构建**:CMOS反相器组合形成AND/OR等基础逻辑单元

- **噪声抑制**:JFET型MOS管在音频前置放大级提供0.5nV/√Hz超低噪声

*华为5G基站使用的GaN MOS管,在3.5GHz频段实现信号失真度低于-50dBc的精准传输。*

### **3. 系统保护中枢**

现代电路设计中,MOS管承担着**电子卫士**的防护职责:

- **防反接保护**:通过背靠背MOS管组合阻断逆向电流

- **过压保护**:栅极电压监测电路触发MOS管快速切断供电线路

- **静电防护**:集成ESD保护MOS管可承受15kV空气放电冲击

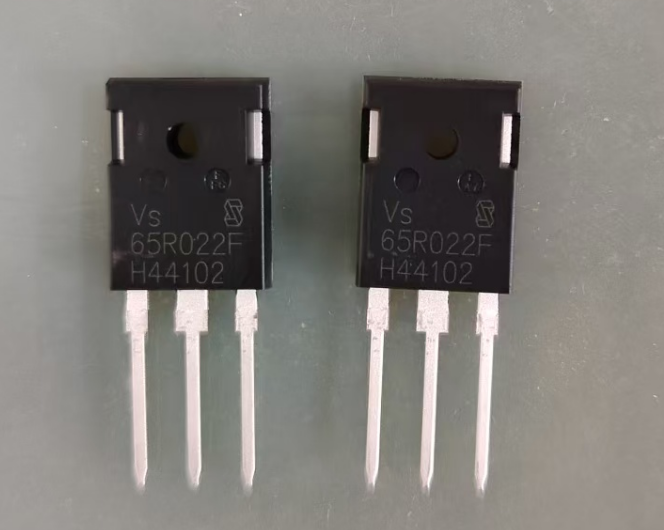

mos管在电路中作用是什么

## 三、MOS管选型的关键参数矩阵

针对不同应用场景,工程师需关注以下核心参数:

| 参数维度 | 消费电子 | 工业控制 | 汽车电子 |

|----------------|------------------|------------------|------------------|

| **导通电阻** | 10-100mΩ | 2-20mΩ | 0.5-5mΩ |

| **开关频率** | 100kHz-1MHz | 10-100kHz | 20-200kHz |

| **耐压等级** | 30-100V | 600-1200V | 40-800V |

| **工作温度** | -40℃~85℃ | -40℃~125℃ | -40℃~150℃ |

**选型误区警示**:盲目追求低导通电阻可能导致开关损耗增加,实际应用中需在**Rds(on)**与**Qg(栅极电荷)**之间寻求平衡点。

---

## 四、MOS管技术演进趋势

随着半导体工艺进步,MOS管技术沿着三个方向持续突破:

1. **材料革新**:SiC MOS管在800V高压平台实现98.5%能效,GaN MOS管开关频率突破10MHz

2. **结构优化**:超级结(Super Junction)技术使耐压1200V器件厚度缩减40%

3. **智能集成**:IPM模块将MOS管与驱动电路、保护功能集成,缩短50%开发周期

*特斯拉2023年发布的4680电池Pack系统,采用新型MOS管方案使充放电效率提升至99.2%。*

---

## 五、MOS管应用实践要点

在实际电路设计中,工程师需特别注意:

- **驱动电路匹配**:栅极电阻阻值直接影响开关速度与EMI水平

- **散热设计**:TO-220封装MOS管需保证每瓦功耗对应2.5cm²散热面积

- **布局优化**:功率回路走线长度应控制在10mm以内以降低寄生电感

通过合理运用MOS管的特性,工程师能构建出**更高效、更紧凑、更智能**的电子系统,持续推动着从物联网设备到智慧电网的技术革新。
