mos集成电路中的隔离有哪些作用

在智能手机、计算机和物联网设备飞速普及的今天，集成电路（IC）的复杂程度和集成密度正以指数级增长。当我们惊叹于指甲盖大小的芯片能容纳数十亿晶体管时，很少有人注意到，这些微观元件之间其实暗藏着一场无声的“战争”——信号干扰、漏电流、寄生效应等问题随时可能让芯片失效。而在这场战争中，**隔离技术**扮演着至关重要的角色，它如同芯片内部的隐形护盾，确保每个晶体管都能精准高效地工作。

### 一、阻断寄生效应，维持信号纯净

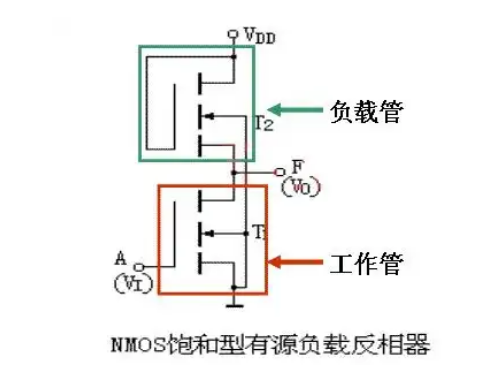

在mos集成电路中，不同器件之间的物理距离可能仅有纳米级别。这种极致的紧凑布局虽然提升了集成度，却也带来了**寄生电容**和**寄生晶体管效应**的风险。例如，相邻的N型与P型MOS管若未有效隔离，可能因电场耦合形成意外导通路径，导致逻辑错误甚至电路烧毁。

*以CMOS工艺中的阱隔离（Well Isolation）为例*，通过在不同掺杂类型的半导体区域之间设置反向偏置的PN结，工程师能够阻断寄生电流的流动。这种隔离方式不仅降低了漏电风险，还通过耗尽层的形成，有效抑制了器件间的电磁干扰。研究显示，采用阱隔离的电路，其信号噪声比可提升30%以上。

### 二、抑制漏电流，提升能效表现

随着工艺节点进入7nm以下，漏电流（Leakage Current）已成为芯片功耗的主要来源。**沟道漏电**和**结漏电**就像无形的能量黑洞，不仅缩短设备续航，还会导致局部温升，影响电路稳定性。

**浅槽隔离（Shallow Trench Isolation, STI）**技术在此展现了独特优势。通过在晶体管之间刻蚀出深约300nm的沟槽，并填充二氧化硅等绝缘材料，STI能显著降低相邻器件的边缘电场强度。实验数据显示，采用STI的65nm工艺芯片，其静态功耗较传统LOCOS隔离技术降低约40%。这种物理屏障的构建，使得器件在关闭状态下也能保持理想的绝缘特性。

### 三、优化布局布线，推动高密度集成

现代芯片设计遵循“面积即成本”的铁律，如何在有限空间内塞入更多功能单元，同时避免信号串扰，是隔离技术的核心挑战。**深槽隔离（Deep Trench Isolation, DTI）**在此领域大放异彩，其垂直方向的绝缘结构允许电路在三维空间堆叠。

以DRAM存储器为例，DTI技术通过在存储单元之间刻蚀出深度超过5μm的绝缘槽，成功将单元间距缩小至20nm以下。这种设计不仅提升了存储密度，还通过阻断衬底耦合噪声，将数据读写错误率降低了一个数量级。值得注意的是，隔离技术的创新往往与光刻、刻蚀工艺的进步紧密相关——当EUV光刻机能实现更高精度图形时，隔离结构的尺寸和形状也得以进一步优化。

### 四、强化器件防护，延长芯片寿命

在汽车电子和工业控制领域，芯片需要耐受高温、高压等极端环境。此时，隔离技术还承担着**抗闩锁（Latch-up）**和**静电防护（ESD）**的重任。当芯片遭受电压尖峰或电流冲击时，寄生可控硅结构可能被触发，导致器件永久损坏。

*采用双隔离环（Double Guard Ring）设计的功率mos管*，通过在外延层中构建N+和P+扩散区的同心环结构，能将闩锁触发电压提升至常规设计的2倍以上。同时，结合硅化物阻挡层（Salicide Block）技术，可有效分散ESD事件中的瞬时大电流，使芯片的静电耐受能力突破8000V大关。

从28nm到3nm工艺的演进史，本质上也是一部隔离技术的进化史。无论是传统PN结隔离，还是先进的空气隙隔离（Air Gap Isolation），其核心目标始终未变：在微观尺度上为电子开辟精确的通行路径，同时构筑起抵御干扰的坚固防线。当摩尔定律逼近物理极限时，隔离技术的每一次突破，都在为集成电路的性能与可靠性书写新的可能。
