如何用万用表测试mos管三个极?

发布时间:2024-11-29编辑:国产MOS管厂家浏览:0

## 一、简介与重要性


MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种常见的半导体器件,广泛应用于模拟和数字电路中。测试mos管的引脚对于电子工程师和维修人员来说是一项基础而重要的技能。正确的引脚识别能确保电路正常工作,并避免因错误连接而导致的损坏。本文将详细介绍如何使用万用表来测试和识别mos管的三个极,即G极(栅极)、D极(漏极)、S极(源极)。

## 二、MOS管的结构与引脚识别

### 1. 结构介绍
MOS管由G极、D极和S极组成,其符号表示如下图所示:
!mos管结构图

### 2. 引脚识别方法
在使用万用表测试之前,首先需要明确MOS管的引脚排列。常见引脚排列如下:

- **面向有字的一面,从左到右依次为**:G极、D极、S极。

### 三、测试准备
在进行测试之前,请准备以下工具和设备:
- 数字万用表
- 待测MOS管

- 静电手环(避免静电损坏)

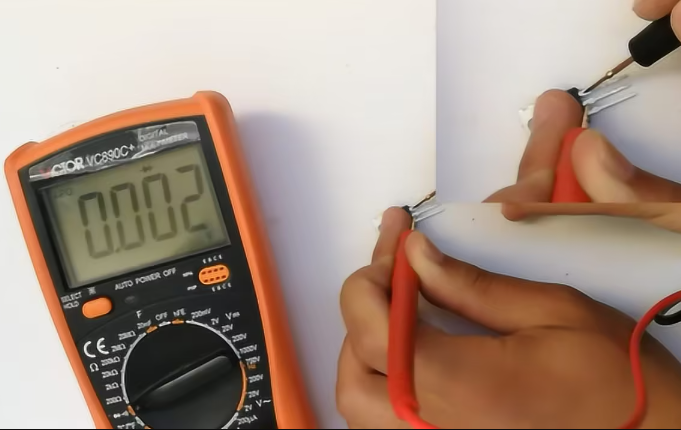

如何用万用表测试mos管三个极


## 四、测试步骤
### 1. 放电处理
MOS管内部的寄生电容可能会影响测量结果,因此在测试前应进行放电处理。将MOS管的三个引脚短接在一起,保持几秒钟后松开。

### 2. 设置万用表
将万用表设置为二极管档(蜂鸣档),此档位适用于检测PN结的导通情况。

### 3. 识别S极和D极

#### 3.1 N沟道MOS管
- **步骤**:
- 将红表笔接触假设的S极,黑表笔接触假设的D极。
- 读数应为0.5V至0.9V之间,表示内部寄生二极管导通。
- 交换表笔重复上述步骤,应得到接近无穷大的读数,表示截止状态。
- **判定**:
- 如果符合上述情况,则红表笔接触的是S极,黑表笔接触的是D极。

#### 3.2 P沟道MOS管
- **步骤**:
- 将黑表笔接触假设的S极,红表笔接触假设的D极。
- 读数应为0.5V至0.9V之间,表示内部寄生二极管导通。
- 交换表笔重复上述步骤,应得到接近无穷大的读数,表示截止状态。
- **判定**:
- 如果符合上述情况,则黑表笔接触的是S极,红表笔接触的是D极。

### 4. 识别G极
在确定了S极和D极之后,剩下的引脚即为G极。
- **确认**:单独测量G极与其他两个极之间的电阻值,应该都显示为开路状态。

至此,我们已经成功使用万用表识别了MOS管的三个极。掌握这一技能,不仅可以确保电路的正确连接,还能提高电子设备的维修效率和成功率。希望这篇指南对您有所帮助!
