MOS管组成的门电路类型及特点？

发布时间：2024-12-01编辑：国产MOS管厂家浏览：0次

### 一、概述
MOS管，全称为金属-氧化物-半导体场效应晶体管（Metal Oxide Semiconductor Field Effect Transistor），是数字集成电路中至关重要的组件。通过不同的组合与配置，mos管可以实现各种逻辑门电路，从而构成复杂的数字系统。本文将详细介绍由mos管组成的各种基本逻辑门电路。

### 二、MOS管简介

MOS管属于电压控制型器件，其工作原理基于栅极电压控制的源漏电流。常见的两类MOS管是N沟道和P沟道MOS管。增强型MOS管在栅极电压为零时不导通，耗尽型MOS管则相反。MOS管具有高输入阻抗、低功耗等特点，广泛应用于各类数字与模拟电路中。

### 三、基础逻辑门电路

1. **非门（NOT Gate）**
非门是最简单的逻辑门电路之一，它由单个MOS管构成。当输入信号为高电平时，输出信号为低电平；反之亦然。其真值表如下：

| 输入 | 输出 |
|------|------|
| 0 | 1 |
| 1 | 0 |

2. **与门（AND Gate）**
与门由两个或多个MOS管串联组成。只有在所有输入信号均为高电平时，输出才为高电平。其真值表如下：

| A | B | 输出 |
|---|---|------|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

3. **或门（OR Gate）**
或门通常用MOS管并联来实现。只要有一个输入信号为高电平，输出即为高电平。其真值表如下：

| A | B | 输出 |
|---|---|------|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |

4. **与非门（NAND Gate）**
与非门是在与门的基础上加一个非门构成的，即先将输入信号进行与操作后再取反。其真值表如下：

| A | B | 输出 |
|---|---|------|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |

| 1 | 1 | 0 |

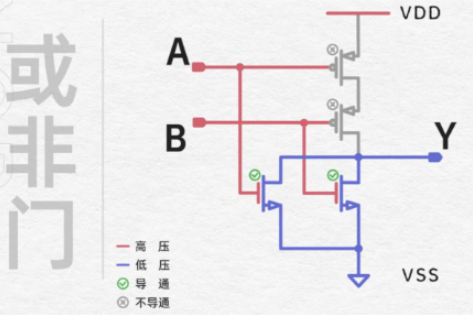

MOS管组成的门电路类型之或非门

5. **或非门（NOR Gate）**
或非门是将或门的输出再进行一次非操作实现的。其真值表如下：

| A | B | 输出 |
|---|---|------|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |

### 四、复杂逻辑门电路

1. **异或门（XOR Gate）**
异或门是一种较为复杂的逻辑电路，可以通过组合多个与非门和或非门实现。其特点是只有当输入信号不相同时，输出才为高电平。真值表如下：

| A | B | 输出 |
|---|---|------|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |

2. **同或门（XNOR Gate）**
同或门也是通过组合多个基础逻辑门电路实现的，其输出仅在所有输入信号相同时为高电平。真值表如下：

| A | B | 输出 |
|---|---|------|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

### 五、应用与特点
MOS管逻辑门电路以其高集成度、低功耗和快速响应等特点，广泛应用于现代数字电路设计中。这些电路不仅用于简单的逻辑运算，还广泛应用于微处理器、存储器和其他复杂系统中，支撑起现代电子设备的基础功能。
