芯片中的mos管是增强型还是耗尽型?

发布时间:2024-12-04编辑:国产MOS管厂家浏览:0

### 前言

在现代电子设备和电路设计中,MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种关键的元件类型。mos管根据其工作原理和导电方式的不同,可分为增强型和耗尽型两大类。本文将详细解析这两种mos管的基本概念、结构、原理以及各自的优缺点,以便读者更好地理解它们的区别与应用场合。

### 增强型与耗尽型MOS管的基本区别

#### 基本工作原理

1. **增强型MOS管**:增强型MOS管需要一个外加的正向栅极电压(Vgs>Vth)来形成导电沟道。当Vgs大于阈值电压(Vth)时,栅极下面的半导体表面形成一个反型层,产生自由载流子,使漏极与源极之间导通。

2. **耗尽型MOS管**:耗尽型MOS管在零门极电压下即存在导电沟道。当Vgs=0时,由于制造过程中的掺杂,已经在栅极下方形成了一个初始的导电沟道。当施加负向偏置电压时,沟道逐渐被“耗尽”,电流减小直至关闭。

#### 结构和特点

1. **增强型MOS管**:在没有栅压的情况下,不存在导电沟道。只有当Vgs>Vth时,才形成导电沟道。广泛应用于开关和逻辑电路,因为其在关闭状态下不消耗功率。

2. **耗尽型MOS管**:即使在Vgs=0时也存在导电沟道,需要负向偏压才能关闭。通常用于需要常开状态的设备或特定模拟电路中,因为其线性特性较好。

### 增强型MOS管

#### 一、什么是增强型MOS管?

增强型MOS管是金属氧化物半导体场效应晶体管的一种常见类型。它的特点是需要一定的正栅压(Vgs > Vt)才能形成导电沟道,从而使得源极(S)和漏极(D)之间导通。当栅极电压为零或者负值时,器件处于截止状态。

#### 二、增强型MOS管的工作原理

增强型MOS管的工作原理基于栅极电压控制下的多数载流子的运动。以下是详细的工作机制:

1. **无电压状态**:当栅极电压为零时(Vgs = 0),不存在导电沟道。此时,即使漏极到源极之间有电压,也没有电流流动,器件处于“关”状态。

2. **正向偏压状态**:当在栅极加上足够大的正电压(Vgs > Vt),栅极下面的P型衬底表面会形成一个反型层,即N型导电沟道。这个反型层连接源极和漏极,允许电子从源极流向漏极,形成电流。因此,器件导通。

3. **反向偏压状态**:当栅极电压为负值时(Vgs < 0),P型衬底表面的反型层无法形成,沟道消失,源极和漏极之间不导电,器件处于“开”状态。

#### 三、增强型MOS管的特点

1. **电压控制**:增强型MOS管通过栅极电压控制电流的通断。
2. **低功耗**:在截止状态下,因为没有导电沟道,所以功耗极低。
3. **高速开关**:由于其导电机制是通过电场控制,可以实现快速的开关操作,适用于高频应用。
4. **高输入阻抗**:栅极与其它端子之间有绝缘层隔离,所以输入阻抗非常高,适合作为放大器使用。

#### 四、增强型MOS管的优缺点

1. **优点**:
- **低功耗**:仅在导通时消耗功率。
- **高速开关**:适合高频应用。
- **高输入阻抗**:适合信号放大等用途。

2. **缺点**:
- **需要驱动电压**:必须达到阈值电压Vt才能导通。

- **复杂的驱动电路**:由于需要正向偏压,驱动电路相对复杂。

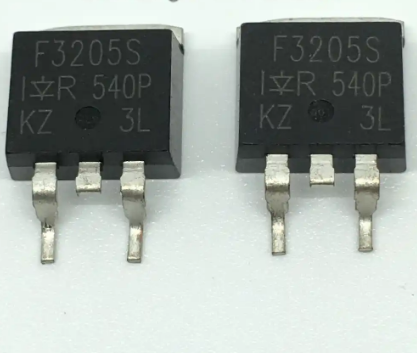

芯片中的mos管是增强型还是耗尽型


### 耗尽型MOS管

#### 一、什么是耗尽型MOS管?

耗尽型MOS管是另一种常见的金属氧化物半导体场效应晶体管。与增强型不同,耗尽型MOS管在零栅压(Vgs = 0)时已经存在导电沟道。当栅极电压逐步增加时,沟道宽度发生变化,但器件始终导通。

#### 二、耗尽型MOS管的工作原理

耗尽型MOS管的工作原理基于栅极电压调节下多数载流子的浓度变化。以下是详细的工作机制:

1. **无电压状态**:当栅极电压为零时(Vgs = 0),器件内部已经存在一个导电沟道。这是由于制造过程中的掺杂导致的。此时,如果漏极到源极之间有电压,电流将会流通。

2. **正向偏压状态**:当在栅极加上一定的正电压(Vgs > 0),沟道变宽,导电能力增强,从而使得更多的电流可以从漏极流向源极。

3. **反向偏压状态**:当在栅极加上负电压(Vgs < 0),沟道逐渐变窄甚至消失,从而降低电流。一般情况下,需要较大的负向偏压才能完全关断沟道。

#### 三、耗尽型MOS管的特点

1. **常通特性**:耗尽型MOS管在零栅压下依然导电,不需要阈值电压。
2. **线性特性好**:耗尽型MOS管的转移特性曲线较为线性,适合模拟信号放大。
3. **负电压控制**:可以通过施加负向偏置电压来关闭器件。

#### 四、耗尽型MOS管的优缺点

1. **优点**:
- **无需阈值电压**:在零栅压下即可工作,简化电路设计。
- **线性特性好**:适用于模拟信号处理。

2. **缺点**:
- **静态功耗高**:由于始终存在导电沟道,有一定的静态功耗。
- **复杂的制造工艺**:需要精确控制掺杂浓度。
- **热稳定性差**:温度变化对沟道影响较大。

### 应用场合与选择建议

#### 一、应用场景对比

1. **增强型MOS管**:适用于数字电路中的开关元件和逻辑门,因其低功耗和高速开关特性。也常用于电源管理、信号转换和高频应用中。由于其高输入阻抗特性,增强型MOS管还适用于信号放大器和模拟开关等应用。增强型NMOS和PMOS管在CMOS电路中广泛应用,用于实现不同的逻辑功能和电源管理。

2. **耗尽型MOS管**:适用于需要常开状态的应用,如恒流源、基准电压源和模拟开关。由于其线性特性较好,耗尽型MOS管也被用于模拟信号处理和传感设备中。在某些特殊的驱动和放大应用中,耗尽型MOS管因其独特的电气特性而得到青睐。例如,耗尽型NMOS常用于高压应用和电源控制器中,以提供稳定的电流输出。

#### 二、选择建议与实际应用案例分析

1. **电路设计需求**:在选择MOS管时,首先考虑电路的设计需求是关键。如果是低功耗和高频开关需求,则增强型MOS管是最佳选择。而在需要常开状态和线性控制的电路中,耗尽型MOS管更为适用。

2. **功耗要求**:增强型MOS管在关断状态下几乎不消耗功率,适合电池供电设备和低功耗设计。而耗尽型MOS管在零栅压下也有电流通过,适合对功耗要求不高的应用。

3. **驱动电路复杂度**:增强型MOS管需要正向偏压来导通,这会增加电路设计的复杂度,特别是在需要简单控制的应用中。相比之下,耗尽型MOS管的控制相对简单,但在复杂电路中可能需要额外的保护措施来防止误开启。

4. **实际案例分析**:在实际电路设计中,通常会根据具体的应用需求选择合适的MOS管类型。例如,在数字电路设计中,增强型MOS管被广泛采用以提高开关速度和降低功耗;在模拟信号处理领域,耗尽型MOS管提供了良好的线性特性和常通性能。通过合理选择和组合不同类型的MOS管,可以实现更加高效和稳定的电路设计。在实际设计中,还可以参考数据手册和技术规格书来选择最适合具体应用的MOS管型号。
