p沟道mos管导通条件

发布时间:2024-12-06编辑:国产MOS管厂家浏览:0

在电子工程领域,P沟道MOS管作为关键的半导体器件,广泛应用于模拟电路和数字电路中。理解和掌握其导通条件是进行电路设计和故障分析的重要基础。本文将详细解析P沟道mos管的导通条件,帮助读者深入理解这一重要概念。

### 一、P沟道mos管的基本概述

P沟道MOS管是一种电压控制型器件,其导通与截止状态由栅极电压控制。与N沟道MOS管不同,P沟道MOS管的多数载流子是空穴,而非电子。

### 二、P沟道MOS管的工作原理

P沟道MOS管的基本结构包括四个引脚:G(栅极)、S(源极)、D(漏极)和B(衬底)。当栅极电压为零或负值时,由于源极和漏极之间形成的PN结反向偏置,电流无法通过。而当栅极施加一个足够大的正向电压时,会在半导体表面形成一个导电沟道,使源极和漏极之间变为低阻态,从而允许电流通过。

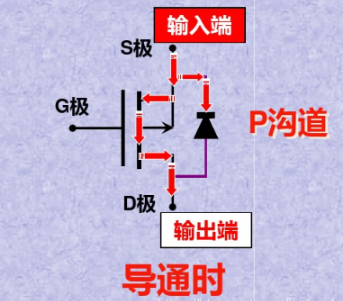

p沟道mos管导通条件


### 三、P沟道MOS管的导通条件

1. **栅极电压**:对于增强型P沟道MOS管,栅极电压需为负值且足够大,以形成导电沟道。而对于耗尽型P沟道MOS管,即使在零栅压下也存在一定的导电性,但通常加适当的负栅压以增强导电性。

2. **漏源电压**:在栅极建立导电沟道后,需要在漏源极间施加合适的电压以形成电流。对于N沟道MOS管,源极接高电平,漏极接低电平;而对于P沟道MOS管则相反,源极接低电平,漏极接高电平。

3. **阈值电压**:每种MOS管都有一个特定的阈值电压,这是刚好能创建导电沟道的最小栅极到源极电压。对于P沟道MOS管,这个值通常是负的。

4. **负载电阻**:在实际应用中,考虑到电路的整体设计,如负载电阻的大小会影响栅极电压的需求。较大的负载电阻可能导致需要更大的栅极电压才能维持相同的电流水平。

5. **温度效应**:温度的升高通常会降低P沟道MOS管的阈值电压,这意味着在高温环境下,同一P沟道MOS管可能更容易导通。因此,在设计电路时需要考虑温度对阈值电压的影响。

6. **电磁干扰**:高频应用中可能受到外部EMI或RFI的影响,这可能影响P沟道MOS管的性能,特别是在射频应用中更为明显。为了减少这些干扰对P沟道MOS管的影响,可以采取一系列防护措施,如使用屏蔽罩、滤波电容、接地技术等来隔离或吸收干扰信号。此外,合理的布局和布线也是减少干扰的重要手段。

7. **可靠性与寿命**:长期使用过程中可能会经历温度循环、电压应力等因素的影响,导致性能逐渐退化或失效。为了提高P沟道MOS管的可靠性和寿命,可以选择高质量的MOS管、优化电路设计以减少应力、加强散热管理、避免过压或过流操作等措施。定期的检测和维护也是确保P沟道MOS管长期稳定运行的关键。

8. **应用场景**:由于P沟道MOS管在导通时具有较低的功耗,因此特别适用于需要低功耗的应用场景,如便携式设备、可穿戴设备、传感器网络等。此外,P沟道MOS管还常用于模拟与混合信号电路中,如放大器、滤波器、比较器等。在这些应用中,P沟道MOS管的线性特性和低噪声特性显得尤为重要。在开关电源和DC-DC转换器中,P沟道MOS管常作为功率开关管使用,通过控制其导通和截止来实现电压的转换和稳压功能。

### 四、结论

通过对P沟道MOS管导通条件的详细解析,我们了解到其导通不仅取决于栅极电压和漏源电压的大小和方向,还受到阈值电压、负载电阻、温度、电磁干扰等因素的影响。在实际应用中,需要根据具体电路的设计要求和工作环境来选择合适的P沟道MOS管并合理设置其工作条件以确保电路的正常运行和高效性能。
