mos管漏极电压和栅极电压的关系

发布时间:2024-12-24编辑:国产MOS管厂家浏览:0

### 一、基本概述

金属-氧化物-半导体场效应晶体管(MOS管)是一种常用的半导体器件,广泛应用于电子电路中。了解mos管的工作原理和各个电压参数之间的关系对于电路设计和性能优化至关重要。本文将深入探讨mos管中漏极电压(Vds)与栅极电压(Vgs)之间的关系,以帮助读者更好地理解和应用这一重要元件。

### 二、MOS管的结构与工作原理

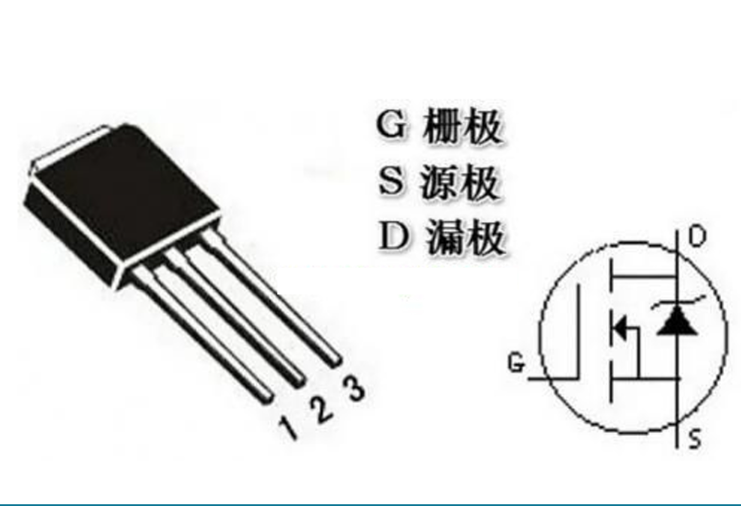

MOS管由三个主要部分组成:栅极(Gate)、漏极(Drain)和源极(Source)。栅极与漏极、源极之间通过绝缘层(通常是氧化硅)隔离。MOS管是利用栅极电压来控制漏极与源极之间的电流流动,其工作原理基于栅极电压对绝缘层下电荷分布的改变。

### 三、MOS管的电压参数

1. **栅极电压(Vgs)**:栅极与源极之间的电压差,决定了绝缘层下的电荷分布,从而控制漏极和源极之间的电流。当栅极电压为正时,MOS管通常处于导通状态;当栅极电压为负时,MOS管处于截止状态。

2. **漏极电压(Vds)**:漏极与源极之间的电压差,影响MOS管的电场分布和漏极电流的大小。


mos管漏极电压和栅极电压的关系


### 四、漏极电压与栅极电压的关系

在MOS管中,漏极电压和栅极电压之间的关系可以通过其工作区域来解释。根据不同的栅极电压和漏极电压条件,MOS管可以工作在不同的区域,包括截止区、线性区和饱和区。

1. **截止区**:当Vgs小于阈值电压Vth时,无论漏极电压如何,MOS管都处于截止状态。此时,漏极电流几乎为零。

2. **线性区**:当Vgs大于Vth且Vds较小时,MOS管工作在线性区。此时,漏极电流随着漏极电压的增加而线性增加。漏极电流与漏极电压之间的关系可以用以下公式表示:
ID = μnCox(W/L)((Vgs - Vth)*Vds - (Vds² / 2))
其中ID是漏极电流,μn是电子迁移率,Cox是单位面积的栅极氧化层电容,W和L分别是MOS管的宽度和长度。

3. **饱和区**:当Vgs大于Vth且Vds大于或等于(Vgs - Vth)时,MOS管进入饱和区。此时,漏极电流达到最大值,并且基本保持不变,不再随着漏极电压的增加而增加。饱和区的漏极电流可以用以下公式计算:
ISat = 1/2 * μnCox(W/L)*(Vgs - Vth)²
其中ISAT是饱和漏极电流。

### 五、实际应用中的注意事项

在实际电路设计中,了解MOS管的工作区域及其转换条件非常重要。例如,在开关电路中,通常会使MOS管工作在饱和区或截止区,以获得最佳的开关效果和最小的功耗。在线性区工作时,需要特别关注漏极电压的变化,以避免超过规定的电压范围导致器件损坏或性能下降。

正确调整和匹配源极电压、栅极电压和漏极电压也是确保MOS管正常工作和优化性能的关键。例如,确保栅极驱动电压足够高,可以使MOS管完全导通;同时,适当调整漏极负载,可以避免过载并延长器件寿命。

MOS管的漏极电压与栅极电压之间的关系复杂而重要,掌握这些关系不仅有助于理解其工作原理,还能指导实际应用中的电路设计和性能优化。通过对不同工作区域的认识和合理使用,可以充分发挥MOS管的性能优势,提高电路的整体效率和可靠性。
