mos管雪崩电压eas

发布时间:2024-12-25编辑:国产MOS管厂家浏览:0

在现代电子技术中,金属-氧化物-半导体场效应晶体管(mosfet)已经成为各种电子设备的重要组件。然而,随着这些设备在高压和高频条件下的使用越来越多,了解并掌握mosFET的雪崩特性变得至关重要。本文将深入探讨MOSFET雪崩电压EAS这一关键参数的定义、测量方法以及其对电路设计和应用的影响。

## 什么是雪崩电压EAS?

### 定义与基本原理
EAS,全称单脉冲雪崩能量(Single Pulse Avalanche Energy),是指MOSFET在雪崩状态下能够承受的最大能量。当MOSFET的漏极电压超过其击穿电压时,会发生雪崩击穿,此时载流子通过碰撞电离产生额外的电子-空穴对,导致电流急剧增加,形成雪崩效应。

### EAS的重要性
EAS是评估MOSFET在瞬态过压情况下可靠性的重要指标。在高压或大电流的环境下,MOSFET可能会进入雪崩状态,了解其EAS有助于工程师判断器件能否安全渡过这些瞬态条件而不发生损坏。

## EAS的测量方法

### 基本测量电路
EAS的测量通常在非钳位感性开关(UIS)条件下进行。具体方法如下:
1. 使用特定的测试电路,其中包含电感、MOSFET和续流二极管。
2. 将MOSFET置于导通状态,使电感电流线性上升。
3. 快速关断MOSFET,由于电感的特性,电流不能突变,于是在MOSFET的漏极产生高电压。
4. 记录此时的漏极电压和电流,计算雪崩能量EAS。

### 典型波形分析

在雪崩状态下,MOSFET的漏极电压会迅速上升,而电流会相应增加。通过测量这一过程中电压和电流的变化,可以得出EAS。典型的测量波形显示,电压会在某一时刻达到高峰然后稳定,这个峰值即为雪崩电压。

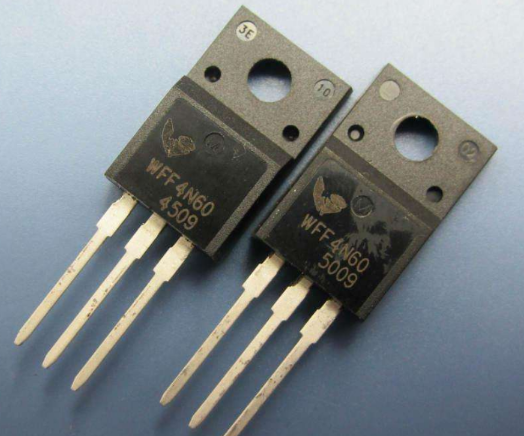

MOS管雪崩电压EAS的意义与影响


## EAS对电路设计的影响

### 保护措施
在电源设计中,特别是涉及感性负载的应用中,如反激变换器或电机驱动电路,必须考虑雪崩能量的影响。为了保护MOSFET免受雪崩击穿,常采用以下措施:
- **RCD钳位电路**:抑制尖峰电压。
- **RC吸收回路**:降低反向尖峰电压。
- **缓冲电路**:减小di/dt,降低寄生三极管导通的可能性。

### 设计考量
在设计初期,工程师需要根据应用条件选择合适的MOSFET。例如,对于可能经历高电压尖峰的应用,应选择EAS较高的器件。此外,合理的电路布局和元件选择也能显著提高整体系统的可靠性。

## 实际应用中的注意事项

### 温度的影响
温度对MOSFET的EAS有显著影响。一般而言,随着温度的升高,硅片的耐压性能下降,因此高温下的EAS会低于室温下的值。这意味着在实际使用中需要考虑设备的散热问题,确保工作温度不会导致意外的雪崩击穿。

### 反复雪崩能量
除了单脉冲雪崩能量(EAS),还有重复雪崩能量(EAR)。EAR描述了MOSFET在多次雪崩事件中的生存能力。对于需要频繁开关的应用,如某些电源转换器或逆变器,EAR是一个关键参数。

## 结语

通过对EAS的深入了解,我们可以更好地预测和防止MOSFET在高压环境中的失效。这对于提高电子产品的可靠性和寿命至关重要。在未来的电子设计中,随着新材料和技术的不断发展,我们需要继续研究和优化这些参数,以确保器件能够在各种严苛的条件下稳定运行。
