mos管ds电压瞬变造成GS击穿

发布时间：2024-12-27编辑：国产MOS管厂家浏览：0次

### 一、背景介绍

在现代电子设备中，MOS管（金属-氧化物-半导体场效应晶体管）被广泛应用。然而，由于其高输入阻抗和低噪声特性，mos管对过压和瞬变电压非常敏感。特别是在DS（漏-源）端出现瞬变电压时，容易导致GS（栅-源）端的击穿。本文将探讨mos管GS击穿的原因及其解决方法。

### 二、MOS管的基本原理及GS击穿机制

#### 1. MOS管的基本结构

MOS管由栅极（G）、源极（S）和漏极（D）组成，其工作原理基于电场效应，通过改变栅极电压来控制漏极和源极之间的电流。

#### 2. GS击穿的定义

GS击穿是指栅极与源极之间的电压超过其最大耐受值，导致绝缘层破坏，使得栅极电流失控，最终损坏器件。

#### 3. GS击穿的常见原因

- **过压应力：** 当栅极电压超出额定范围，通常是由于电路中的瞬态电压引起。
- **静电放电（ESD）：** 外界电磁干扰或人体接触产生的静电可能导致栅极电压瞬间升高。

- **电路设计不合理：** 如缺乏保护措施或布线不当，导致电压尖峰无法控制。

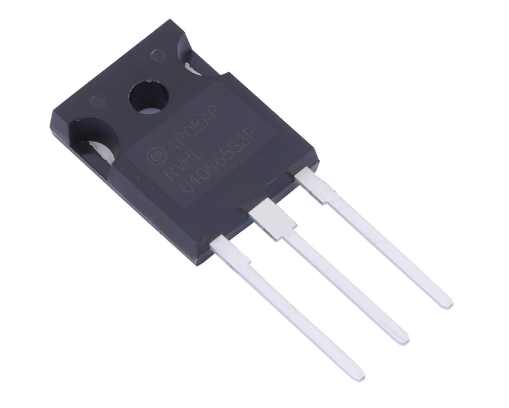

mos管ds电压瞬变造成GS击穿

### 三、实例分析：DS电压瞬变引发的GS击穿

#### 1. 案例描述

某电子设备在使用MOS管作为开关元件时，频繁出现GS击穿现象，尤其在DS端出现瞬变电压时更为明显。经过排查发现，每当DS端有快速变化的电压脉冲时，都会引发GS端的过高电压，最终导致击穿。

#### 2. 故障原因剖析

- **耦合效应：** DS端的瞬变电压通过内部寄生电容耦合到GS端，产生额外的电压尖峰。
- **电路布局问题：** 栅极和源极间的布线过长，导致寄生电感增加，进一步放大了瞬变电压的影响。
- **缺少保护机制：** 电路设计中未充分考虑瞬态电压抑制措施，如齐纳二极管或瞬态电压抑制器（TVS）。

#### 3. 解决措施

3.1 **增加保护元件**

在栅极与源极之间并联一个齐纳二极管，以限制栅极电压不超过其最大耐受值。也可以使用TVS来吸收瞬态电压。

3.2 **优化电路布局**

尽可能缩短栅极和源极之间的连接，减少寄生电感和电阻，同时增加栅极驱动电阻，缓解电压尖峰的影响。

3.3 **改进电路设计**

采用钳位电路设计，确保即使在瞬态电压下，栅极电压也能保持在安全范围内。例如，使用栅极驱动器芯片提供稳定的驱动电压。

### 四、结论及建议

#### 1. 总结

DS端的瞬变电压是导致MOS管GS击穿的主要原因之一，通过合理设计和增加保护措施可以有效预防此类问题。正确选择保护元件和优化电路布局，能够显著提高设备的可靠性和稳定性。

#### 2. 建议

- **规范操作：** 避免在带电状态下插拔MOS管，防止人体静电对器件的损伤。
- **优化设计：** 根据实际应用场景选择合适的MOS管型号，并考虑足够的电压和电流裕量。
- **定期检测：** 对于关键应用场合，定期进行电气性能测试，及时发现潜在的问题。

通过以上方法，可以有效防止MOS管因DS电压瞬变导致的GS击穿，保障电子设备的稳定运行。
