增强型mos和耗尽型mos特性曲线

发布时间:2025-01-01编辑:国产MOS管厂家浏览:0

### 一、引言

金属氧化物半导体场效应晶体管根据其导电沟道的类型,可以分为增强型(Enhancement Mode)和耗尽型(Depletion Mode)。了解这两种类型的mosfet及其特性曲线是电子工程领域基础知识的重要组成部分。本文将详细介绍这两种mosFET的特性曲线,并通过分段表述的方式帮助读者更清晰地理解它们的差异和应用。

### 二、增强型MOSFET特性

#### 1. 结构和基本原理
增强型MOSFET在没有栅极电压(Vgs = 0)时,其沟道区域没有电子流动,即处于截止状态。当Vgs增加到一定值(门槛电压或阈值电压Vt)时,开始形成导电沟道,从而允许电流流通。

#### 2. 输出特性曲线(Output Characteristics)
增强型MOSFET的输出特性曲线描绘了在不同栅极-源极电压(Vgs)下,漏极电流(Id)与漏极-源极电压(Vds)的关系。该曲线通常分为四个区域:截止区、可变电阻区、饱和区和击穿区。

**截止区(Cutoff Region)**:当Vgs < Vt且Vds > 0时,MOSFET处于关闭状态,漏极电流几乎为零。

**可变电阻区(Triode Region)**:当Vgs > Vt且Vds较小时,Id与Vds呈线性关系,此时MOSFET相当于一个线性电阻。

**饱和区(Saturation Region)**:当Vgs > Vt且Vds较大时,Id趋于饱和,即使增加Vds,Id也不会再显著增加。

**击穿区(Breakdown Region)**:当Vds增加到一定程度时,漏极电流急剧增加,可能导致器件损坏。

#### 3. 转移特性曲线(Transfer Characteristics)

转移特性曲线显示了在不同的Vgs下,Id与Vgs的关系。对于增强型MOSFET,当Vgs小于阈值电压时,Id几乎为零;当Vgs大于阈值电压时,Id随Vgs的增加而增加,呈现一种非线性增长。

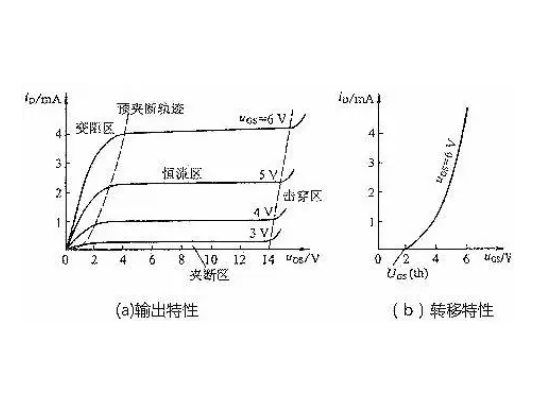

增强型mos和耗尽型mos特性曲线


### 三、耗尽型MOSFET特性

#### 1. 结构和基本原理
耗尽型MOSFET在栅极电压为零(Vgs = 0)时,其沟道区域已有部分电子流动,即存在导电沟道。这种器件通过施加负的Vgs来减少沟道中的电子浓度,从而控制电流。

#### 2. 输出特性曲线(Output Characteristics)
耗尽型MOSFET的输出特性曲线也分为类似的四个区域,但由于其在Vgs = 0时已有导通沟道,因此其曲线与增强型MOSFET有所不同。

**截止区(Cutoff Region)**:当Vgs < 0且绝对值足够大时,沟道被耗尽,漏极电流逐渐减小至零。

**可变电阻区(Triode Region)**:当Vgs从负向变为正极但绝对值较小时,Id与Vds基本呈线性关系。

**饱和区(Saturation Region)**:当Vgs为正值且Vds较大时,Id趋于饱和。

**击穿区(Breakdown Region)**:同样在高Vds下,电流急剧增加,可能导致器件损坏。

#### 3. 转移特性曲线(Transfer Characteristics)
耗尽型MOSFET的转移特性曲线显示,当Vgs从负向零变化时,Id逐渐增加并达到一个峰值;继续增加Vgs,Id开始下降。这是因为耗尽型MOSFET在负的Vgs下会减少沟道中的电子浓度。

### 四、应用和选择

增强型MOSFET常用于数字电路和开关电源等应用,因为它们在零栅极电压下是截止的,更容易控制开关状态。而耗尽型MOSFET多用于模拟电路和需要连续导电的应用场合,例如可调电阻和特定传感器应用。

### 五、总结

增强型和耗尽型MOSFET各有其独特的特性和适用场景。增强型适合于数字和开关应用,而耗尽型则适合模拟和连续导电的场景。理解它们的特性曲线有助于正确选择和应用这些器件,提高电路设计的性能和可靠性。
