在电子工程领域,MOS管,作为金属氧化物半导体场效应晶体管的简称,扮演着不可或缺的角色。它广泛应用于模拟与数字电路中,因其出色的开关特性、较低的功耗以及良好的线性度而受到工程师的青睐。然而,mos管在使用过程中也面临着诸多挑战,其中之一便是损坏问题。本文将深入探讨mos管损坏的原因及相应的解决策略,旨在为电子工程师提供实用的指导。
一、MOS管损坏的主要原因
雪崩破坏:当MOS管在反向偏置状态下,若电压超过其击穿电压,会引发雪崩效应,导致器件迅速发热甚至烧毁。这种破坏模式常见于过压保护不足或电路设计不当的情况。
器件发热损坏:MOS管在工作过程中,电流通过沟道时会产生热量,若散热不良或长时间工作在大电流状态,会导致器件温度升高,进而损坏。特别是当多个MOS管并联使用时,由于寄生振荡现象,可能导致部分器件承受过大电流而过热损坏。
内置二极管破坏:MOS管内部存在一个寄生二极管,若电路设计中未充分考虑该二极管的影响,可能会导致二极管在特定条件下导通,引起额外的电流路径,从而损坏MOS管。
寄生振荡导致的破坏:在高频应用中,MOS管的引线和印制板寄生电感、电容可能产生振荡,特别是在栅极回路中,这种振荡可能达到足够的电压幅度,导致MOS管损坏。
静电和栅极电涌破坏:静电放电(ESD)是MOS管损坏的常见原因之一。人体或其他物体接触MOS管时产生的静电可能瞬间对栅极造成高电压冲击,导致栅极氧化层击穿。此外,过高的栅极电涌也是损坏的关键因素,尤其是当栅源电压超过最大额定值时。
过流和过压:MOS管有一定的额定电压和电流限制。当电路中的电流或电压超过这些限制时,会导致MOS管损坏。这种情况常发生在电源不稳定、负载突变或电路设计不合理的情况下。
二、MOS管损坏的解决方法
优化电路设计:针对雪崩破坏,应在电路中加入适当的过压保护措施,如使用稳压二极管、TVS管等元件来限制电压峰值。对于发热损坏,需确保MOS管有良好的散热条件,避免长时间工作在大电流状态,必要时可增加散热器或风扇。
合理布局与布线:在PCB布局时,应尽量减小栅极回路的面积,以减少寄生电感和电容的影响。同时,避免长引线和紧密耦合的平行走线,以降低寄生振荡的风险。
使用防静电措施:在操作MOS管时,应采取严格的静电防护措施,如佩戴静电手环、使用防静电工作台和工具等。此外,可在电路中加入ESD保护元件,如TVS二极管或ESD抑制器。
控制驱动电压:确保MOS管的栅源电压在其允许范围内,避免过高的栅极电涌。可通过限流电阻或专用驱动电路来控制栅极电压的变化速率和幅度。

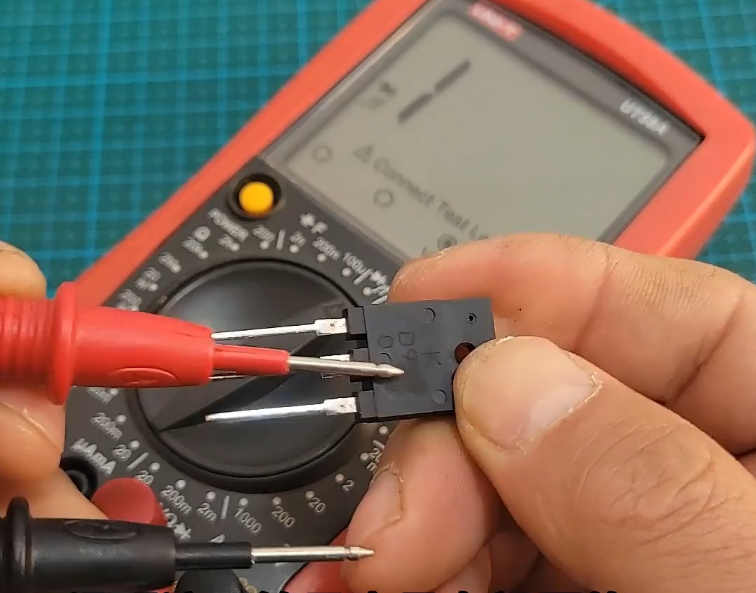

定期检测与维护:对使用中的MOS管进行定期检测,包括电气性能测试和外观检查,及时发现潜在问题并进行处理。同时,保持工作环境的清洁和干燥,避免灰尘和湿气对MOS管的影响。
选择合适的型号:根据实际应用场景选择合适的MOS管型号,确保其额定电压、电流和开关速度等参数满足电路设计要求。避免使用超出规格范围的MOS管,以免因过载而损坏。
MOS管损坏的原因多种多样,但通过合理的电路设计、布局优化、防静电措施以及定期检测与维护等手段,可以有效降低MOS管损坏的风险。电子工程师在设计和使用MOS管时,应充分考虑这些因素,以确保电路的稳定性和可靠性。
