pwm控制mos管用多大频率

发布时间:2025-01-19编辑:国产MOS管厂家浏览:0

在使用PWM(脉冲宽度调制)控制MOS管时,频率的选择是一个至关重要的因素。PWM通过改变信号的占空比来控制输出电压或电流,因此频率的高低直接影响到mos管的开关效率和整体系统的性能。本文将详细探讨PWM控制mos管的频率选择及其影响因素。

### PWM控制MOS管的原理与应用

PWM控制是一种通过调节信号的占空比来控制输出电压或电流的方法。在单片机中,PWM输出可以通过定时器或专用PWM模块来实现。通过调节PWM信号的占空比,可以控制MOS管的通断,从而控制其输出电压或电流。具体步骤如下:

1. **初始化PWM模块**:在单片机上初始化PWM模块,设置PWM输出引脚和频率等参数。

2. **设置占空比**:根据需要控制的输出电压或电流,设置PWM信号的占空比。

3. **连接MOS管**:将PWM输出引脚连接到MOS管的门极(Gate)引脚。当PWM信号处于高电平时,MOS管导通;当PWM信号处于低电平时,MOS管截止。

4. **调节参数**:根据实际需求,通过调节PWM的频率和占空比,可以调节输出电压或电流的大小和稳定性。

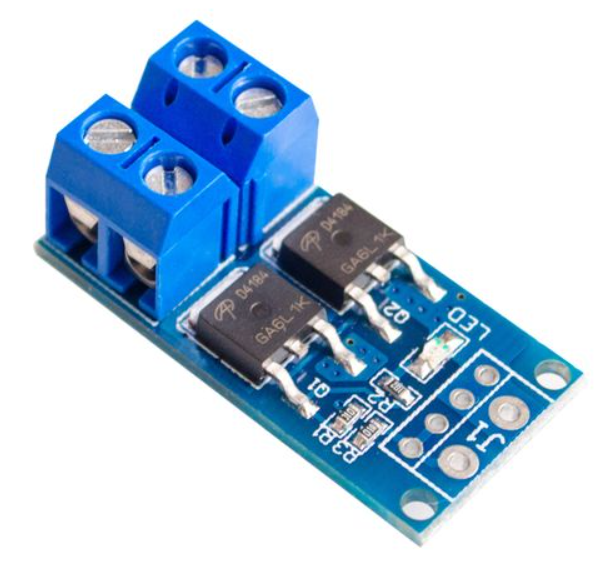

pwm控制mos管用多大频率

### 如何选择适当的PWM频率

在选择PWM频率时,需要考虑以下几个关键因素:

1. **电荷量与工作频率的关系**:MOS管的G级需要的电流可通过公式Igate=Qg*Fosc计算。例如,一款MOS型号MMFT3055L手册给出的Qg=7nC,MOS驱动器工作频率是500Khz,那么Igate=3.5mA。这意味着PWM控制器的输出引脚必须能够持续提供这个电流。如果电流供给不足,可能会导致MOS管无法正常工作,影响电路性能。

2. **功率MOS的压摆率要求**:如果对功率MOS Vds的SR值(压摆率,dVds/dt)要求很高,比如要求功率mos管在20ns内Vds值从0V升到200V,这时候要考虑MOS驱动器能提供的峰值电流以及MOS管的米勒电荷Qgd值。假设Qgd=33nC,要求20ns内升到200V,那么MOS驱动器理论上具有的最小峰值电流 Ipp=33nC/20ns=1.65A。还要考虑布线时的寄生电感对dv/dt的影响,所以实际应用中MOS驱动器的峰值电流至少要达到2A。

### PWM频率的确定方法

PWM频率的具体数值一般由单片机的定时器和预分频器决定。例如,要设置PWM的频率为100Hz,首先需要确定TIMx的时钟。通用定时器TIMx的时钟是APB1时钟的2倍(假设APB1的时钟分频数设置为1),这时的TIMx时钟为72MHz。然后,设置PSC寄存器的值,假如给PSC赋7199,计算出定时器每隔0.0001秒涨一次,即此时频率为10KHz,再把这个值乘以(ARR+1)得出PWM频率。

### 总结

在使用PWM控制MOS管时,频率的选择需综合考虑MOS管的电荷量、工作频率以及压摆率的要求。合理的频率选择不仅能提高系统的工作效率,还能确保MOS管在不同应用场景下的可靠性。因此,工程师在设计电路时,应根据实际情况进行详细计算和测试,以确定最佳的PWM频率。
