mos管体内二极管压降一般有多大

发布时间:2025-01-19编辑:国产MOS管厂家浏览:0

在现代电子工程领域,MOS管(金属氧化物半导体场效应晶体管)因其独特的性能和广泛的应用而备受青睐。无论是在模拟电路还是数字电路中,mos管都有着不可或缺的地位。然而,对于初学者甚至一些经验丰富的工程师来说,mos管体二极管的压降问题常常是一个令人困惑的话题。本文将深入探讨MOS管体内二极管的压降,帮助读者更好地理解和应用这一关键参数。

一、MOS管体二极管的基本概念

MOS管体二极管,也称为寄生二极管或Body Diode,是由于MOS管的基本结构所产生的。在MOS管中,当漏极电压高于源极电压时,体二极管处于反向偏置状态;而当漏极电压低于源极电压时,体二极管则会导通。这种体二极管的存在,使得MOS管在特定条件下表现出不同于普通二极管的特性。

二、体二极管的压降范围

一般来说,MOS管体二极管的正向压降在0.7V到1.0V之间。这个压降值与普通的硅二极管相似,但具体值会受到多种因素的影响,如MOS管的类型、工艺以及工作温度等。在实际电路设计中,工程师需要根据具体的应用需求选择合适的MOS管类型,以确保体二极管的压降在可接受的范围内。

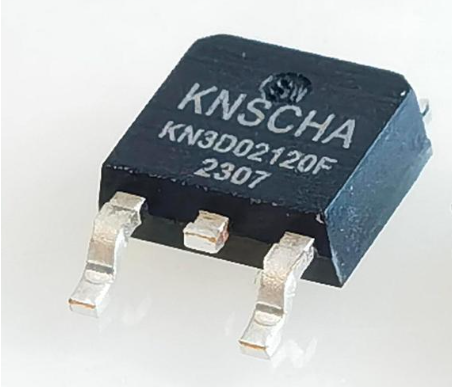

mos管体内二极管压降一般有多大

三、影响体二极管压降的因素

除了MOS管的类型和工艺外,还有其他几个关键因素会影响体二极管的压降:

1. 沟道长度和宽度

沟道的长度和宽度决定了导通区域的大小,从而影响了体二极管的导通能力。一般来说,沟道越宽,导通能力越强,体二极管的压降也就越低。

2. 沟道掺杂浓度

沟道的掺杂浓度直接影响了导通区域的载流子浓度,进而影响体二极管的导通特性。较高的掺杂浓度通常会降低体二极管的压降,但同时也会增加漏电流。

3. 工作温度

温度的变化对半导体材料的导电性能有着显著的影响。一般来说,随着温度的升高,体二极管的压降会有所增加。因此,在进行电路设计时,必须考虑到工作环境的温度变化对体二极管压降的影响。

四、体二极管压降的实际应用

在实际电路设计中,MOS管体二极管的压降是一个不可忽视的参数。例如,在功率转换电路中,体二极管的压降直接影响到电路的转换效率。如果体二极管的压降过高,会导致电路的效率显著下降。此外,在一些保护电路中,体二极管的压降也会影响到电路的保护效果。

五、如何测量体二极管的压降

要准确测量MOS管体二极管的压降,可以使用万用表的二极管测试功能。将万用表设置为二极管测试模式,然后将红色探针连接到MOS管的漏极,黑色探针连接到源极。此时,万用表显示的数值即为体二极管的正向压降。需要注意的是,由于体二极管的压降会受到温度和电流的影响,因此在测量时应尽量保持环境温度恒定,并使用稳定的电流源进行测量。

六、结语

MOS管体二极管的压降是电路设计中一个关键的参数,直接影响到电路的性能和效率。通过深入理解体二极管的工作原理及其影响因素,工程师可以更加准确地选择和使用MOS管,提高电路设计的可靠性和效率。希望本文能够帮助读者更好地理解和应用MOS管体二极管的压降,为实际电路设计提供有价值的参考。
