mos管线性驱动电阻选多大

发布时间:2025-01-22编辑:国产MOS管厂家浏览:0

在电子电路设计中,mos(Metal-Oxide-Semiconductor)管的驱动电阻选择是一个至关重要且复杂的过程。合理的驱动电阻选取不仅影响MOS管的开关速度和效率,还关系到系统的稳定性和可靠性。本文将深入探讨如何根据具体需求选择合适的mos管线性驱动电阻。

### 一、MOS管模型及关键参数

首先,我们需要了解MOS管的基本模型及其关键参数。MOS管的等效电路模型包括封装端到实际栅极线路的电感和电阻、从栅极到源端的电容等。这些参数对MOS管的开关过程有着重要影响。其中,栅极电荷(Qg)和输入电容(Ciss)是决定MOS管开关速度的关键因素。Qg表示使栅极电压从0升到10V所需的电荷量,而Ciss则是栅极到源端的电容。

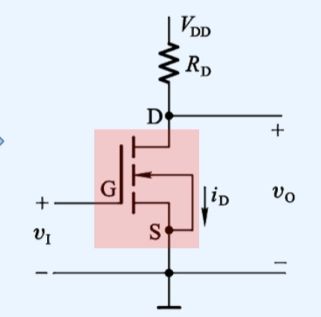

mos管线性驱动电阻选多大

### 二、驱动电阻的选择因素

在选择驱动电阻时,我们需要考虑多个因素:

1. **开关速度**:驱动电阻的大小直接影响MOS管的开关速度。过大的驱动电阻会减缓栅极电容的充放电速度,从而降低开关速度;而过小的驱动电阻虽然可以加快栅极电容的充放电速度,但可能引发开关电压和电流的振荡,影响电路稳定性。

2. **开关损耗**:合理的驱动电阻大小可以降低开关损耗。过大的驱动电阻会增加开关时间,从而增加瞬态损耗;而过小的驱动电阻虽然可以缩短开关时间,但可能引发震荡,增加额外的损耗。

3. **电路稳定性与可靠性**:驱动电阻的大小需要与MOS管的参数和电路的要求相匹配,以确保电路的稳定性。同时,电阻的耐温性、精度和稳定性也对MOS管的可靠性有重要影响。

### 三、计算方法详解

为了确定合适的驱动电阻值,我们可以进行以下计算:

1. **求解回路方程**:在考虑MOS管开通瞬间的情况下,我们可以列出回路在s域内对应的方程,并根据该方程求出驱动电流的表达式。

2. **求解阻尼比**:为了保证驱动电流不发生振荡,系统的阻尼比必须大于某一临界值。通过求解二阶系统的阻尼比公式,我们可以得出驱动电阻的下限值。

3. **防止误开通**:当MOS管关断时,为了防止由于dV/dt过大而导致MOS管误开通,我们需要计算并确保驱动电流不会在栅源之间引入过高的电压。

综上所述,MOS管线性驱动电阻的选择是一个综合考量的过程。设计师需要根据具体的应用场景和MOS管的参数特性来确定合适的驱动电阻值。一般来说,这个值需要在5欧姆到100欧姆之间进行优化选择。同时,为了提高电路的稳定性和可靠性,设计师还需要进行仿真或实验验证来进一步调整和完善驱动电阻的选取
