在快速发展的科技时代,N531芯片因其先进的技术和广泛的应用而备受关注。该芯片具有多个功能引脚,每个引脚都承担不同的功能,这些功能对于理解芯片的整体工作方式至关重要。本文旨在详细解释N531芯片各脚的具体功能,帮助工程师、研究人员以及相关技术人员了解和正确使用这款芯片。通过深入解析每个引脚的功能及其在实际应用中的作用,提升用户对芯片性能的认识,并促进其在各领域的创新应用。
N531是一款通用的功率开关控制器,可以替代由分立元件组成的推挽电路,直接驱动IGBT、功率mosfet、继电器等功率开关。其内部结构可以形象简化为一个推挽电路。N531芯片通常采用SOT23-5封装,简单小巧,便于集成。

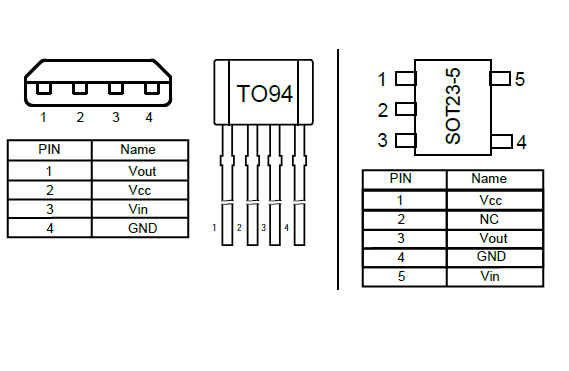

具体来说,N531芯片各引脚的功能如下:
输入引脚(IN):用于接收控制信号,该信号经过芯片处理后从输出引脚输出。这是芯片的信号输入端,通常连接到单片机或其他控制设备的输出端口。
接地引脚(GND):芯片的参考地,为电路提供稳定的零电位。所有电压测量和信号处理都基于这个接地点。
输出引脚(OUT):输出经过放大或处理后的信号,用来驱动IGBT、功率mosFET或继电器等功率开关器件。这个引脚是芯片的信号输出端,负责将处理后的信号传递给负载。
电源引脚(VCC):用于连接电源,为芯片提供工作电压,一般可接高至18V的电源。电源引脚为芯片内部的电路提供所需的能量。
除了这四个基本的引脚外,N531在某些版本中可能还包含一个使能引脚(EN)。使能引脚用于控制芯片的开关状态,当此引脚悬空或接地时,芯片关断。这使得N531在电路控制上更加灵活,能够根据需要开启或关闭驱动功能。
N531芯片的工作原理主要包括信号输入与放大。当输入引脚接收到控制信号时,芯片内部的电路会对信号进行处理和放大,然后将放大后的信号通过输出引脚发送出去,以驱动连接在输出端的功率开关器件。由于N531芯片具有较大的电流驱动能力,因此能够直接驱动IGBT、功率MOSFET等大功率器件,简化了电路设计。
在实际应用中,N531芯片被广泛应用于各种需要功率控制的领域。例如,在电磁炉控制板中,N531可以放置在单片机和IGBT之间,起到一个信号转换放大的作用。此外,N531还可以用于电机驱动、照明控制、电源管理等多个领域。
需要注意的是,虽然N531芯片具有较强的驱动能力和广泛的应用前景,但在使用时仍需注意一些事项。首先,要确保输入信号的电压和频率符合芯片的工作范围;其次,要根据实际应用选择合适的外围电路元件和布局;最后,要遵循相关的电气安全规范和操作规程。
N531芯片是一款功能强大、应用广泛的功率开关控制器。通过深入了解其各引脚的功能和工作原理,用户可以更好地利用这款芯片来设计和实现各种高性能的电子系统。
