mosfet导通电压是多少?

发布时间:2025-01-23编辑:国产MOS管厂家浏览:0

作为一名电子工程师,在设计和测试电子电路时,了解并选择合适的mosfet至关重要。mosFET是一种广泛应用于各种电子设备中的基本元件,其导通电压是决定其性能的关键参数之一。为了帮助广大电子工程师和学生更好地理解和掌握MOSFET的工作原理及应用,本文将详细介绍不同类型MOSFET的导通电压及其影响因素。

一、MOSFET的基础结构和原理

MOSFET(金属氧化物半导体场效应管)由源极(Source)、漏极(Drain)、栅极(Gate)和衬底(Substrate)四个部分组成。栅极与衬底之间有一层绝缘的氧化物层,称为栅氧化物。当栅极电压(Vg)高于阈值电压(Vth)时,栅氧化物下方的衬底表面会形成导电沟道,实现源极和漏极之间的导通。

二、MOSFET导通电压的定义

MOSFET的导通电压,也称为阈值电压(Vth),是指使MOSFET从截止状态转为导通状态所需的最小栅极电压。这个参数直接影响MOSFET的开关速度、功耗和整体性能。因此,在实际电路设计中选择正确的MOSFET型号尤为重要。

三、不同类型的MOSFET

根据不同的应用场景,市场上有多种类型的MOSFET可供选择。常见的有N沟道MOSFET和P沟道MOSFET。每种类型又可分为增强型和耗尽型。增强型MOSFET需要正向电压来开启,而耗尽型MOSFET则可以在零或负向电压下工作。

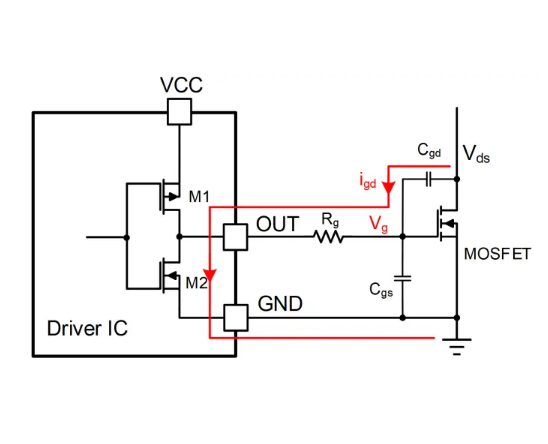

mosfet导通电压是多少

四、影响MOSFET导通电压的因素

MOSFET的导通电压受多种因素影响:

  1. 工艺参数:包括栅氧化物厚度、沟道长度、沟道宽度等。这些参数决定了MOSFET的基本性能和特性。

  2. 材料特性:如衬底掺杂浓度、沟道材料类型等。这些因素会影响载流子的移动性和数量,从而影响导通电压。

  3. 温度:温度升高会导致载流子浓度增加,从而降低阈值电压。

  4. 沟道长度调制效应:当漏极电压增加时,沟道长度减小,导致阈值电压降低。

  5. 体效应:衬底电位的变化也会影响阈值电压。

五、MOSFET导通电压的测量方法

测量MOSFET导通电压的方法主要有以下几种:

  1. 转移特性曲线法:通过测量不同栅极电压下的漏极电流,得到转移特性曲线,从而确定阈值电压。

  2. 输出特性曲线法:在不同栅极电压下测量漏极电流和漏极电压的关系,得到输出特性曲线,从而确定阈值电压。

  3. 阈值电压提取法:通过拟合MOSFET的I-V特性曲线,提取阈值电压。

六、MOSFET导通电压的设计优化

为了获得理想的MOSFET导通电压,可以采取以下设计优化措施:

  1. 选择合适的工艺参数:如栅氧化物厚度、沟道长度和宽度等。

  2. 优化衬底掺杂浓度和沟道材料:以获得较低的阈值电压。

  3. 采用体效应补偿技术:减少体效应对阈值电压的影响。

  4. 采用沟道长度调制效应补偿技术:提高MOSFET的线性度。

七、MOSFET导通电压在电路设计中的应用

  1. 电源管理:通过调整MOSFET的导通电压,可以实现电源的高效管理和节能。

  2. 信号处理:在模拟信号处理中,MOSFET的导通电压可以影响信号的增益和线性度。

  3. 数字逻辑:在数字逻辑电路中,MOSFET的导通电压决定了逻辑门的阈值电平,影响电路的功耗和速度。

  4. 射频应用:在射频电路中,MOSFET的导通电压会影响射频信号的放大和传输性能。

八、MOSFET的未来发展趋势

随着半导体工艺的不断进步,MOSFET的导通电压也在不断变化。未来的发展趋势主要表现在以下几个方面:

  1. 阈值电压降低:通过优化工艺和材料,实现更低的阈值电压,提高电路的性能。

  2. 阈值电压可调:通过引入可调阈值电压技术,实现对MOSFET导通电压的动态调整,以适应不同的应用需求。

  3. 新型材料应用:采用新型半导体材料,如硅基氧化物、碳纳米管等,实现更低的阈值电压和更高的性能。

  4. 新型器件结构:引入FinFET、GAA等新型器件结构,进一步提高MOSFET的性能。

理解MOSFET的工作原理及其导通电压的特性对于电路设计和应用具有重要意义。希望本文能够帮助大家更好地掌握相关知识,为实际电路设计提供参考
