n531芯片资料

发布时间:2025-01-24编辑:国产MOS管厂家浏览:0

N531芯片是一款在功率开关控制应用中非常有用的通用放大器。这款芯片设计用于替代由分立元件组成的推挽电路,可以直接驱动IGBT、功率mosfet以及继电器等功率开关。N531的引入简化了电路设计,提高了系统的可靠性和效率。接下来我们将深入探讨该芯片的特性、应用场景、技术规格及其在实际电路中的应用。

N531芯片具备四个引脚,包括电源(VCC)、地(GND)、输入信号(IN)和输出信号(OUT)。通过简单的连接方式,即接入电源和地线,并在输入端提供一个带负载能力较弱的单片机方波信号,就能在输出端得到一个瞬间带负载能力达到300mA至500mA的同相位方波信号。这种特性使得N531成为功率放大的理想选择。

在应用场景方面,N531可广泛应用于需要功率放大的各种场合。一个典型的应用是在电磁炉的控制板上,将N531芯片放置在单片机和功率mos栅极之间,起到信号转换和放大的作用。此外,由于其高电流驱动能力和广泛的电源范围(5V到18V),N531还适用于其他需要高电流驱动的功率开关控制系统,如工业自动化设备中的驱动模块等。

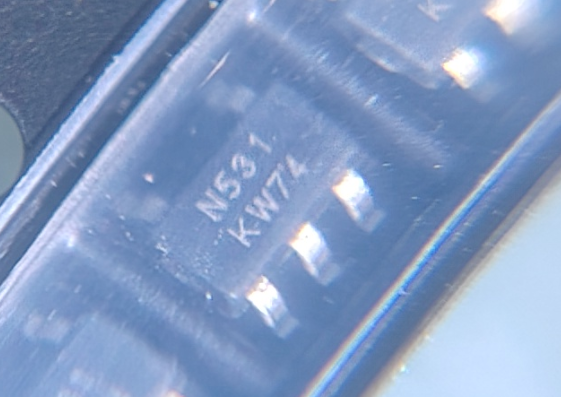

n531芯片特写

技术规格方面,N531提供了多种保护措施以确保系统的稳定性和安全性。例如,建议在VCC与GND之间跨接0.1uF电容以滤除高频干扰。输出端内置有5欧姆电阻,若驱动性能良好,可以省去外部到MOS栅极的串联电阻,这样不仅简化了外部电路的设计,也减少了组件数量,从而降低了成本和潜在的故障点。

在实际电路设计中,N531的应用需要注意几个关键因素。布线越靠近MCU性能越稳定,这是经过多数客户实验证明的经验。此外,极限工作条件也是设计时需要考虑的重要因素。在环境温度为25°C时,N531的最大供电电压为18V,输入电压范围也是0V到18V,这意味着它能在多种电源条件下稳定工作。存储温度的范围也相当宽泛,从-40°C到+125°C,确保了芯片在各种环境下的稳定性。

N531是一个功能强大的功率开关控制芯片,它通过简化的接口设计和强大的电流驱动能力,在多个行业中找到了广泛的应用。无论是在电磁炉、工业自动化设备还是在其他需要大电流控制的场合,N531都能提供高效、可靠的解决方案。对于那些寻求提高系统效率并降低设计复杂性的工程师来说,了解和应用N531无疑是值得考虑的选择。
