mos管如何消除米勒效应

发布时间:2025-01-27编辑:国产MOS管厂家浏览:0

在现代电子电路设计中,金属氧化物半导体场效应管(mosfet)扮演着至关重要的角色。然而,尽管其广泛应用和重要性,mosFET的米勒效应却是工程师们不得不面对的一大挑战。这一现象不仅影响电路的效率,还可能导致系统稳定性下降。因此,了解并消除MOSFET中的米勒效应,对于提高电路性能具有重要意义。

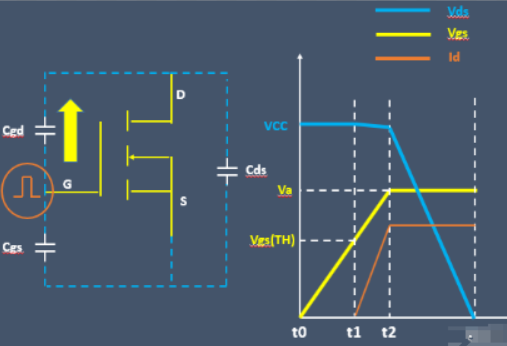

理解什么是米勒效应及其产生的原因至关重要。米勒效应是由于MOSFET内部的寄生电容引起的一种现象,具体来说,是由于栅极到漏极之间的电容(Cgd)与栅源极之间的电容(Cgs)共同作用的结果。当MOSFET从关闭状态向开启状态转变时,Vgs上升至一定电压后,由于Cgd的存在,会在漏极产生一个反馈电流流向栅极,这个过程中Vgs会有一个平台期,导致开关延迟和能量损失。

mos管如何消除米勒效应

为了消除或减小这种效应对电路性能的影响,可以采取以下几种策略:

  1. 增加外部电容:在驱动电路的栅极和源极之间添加一个足够大的电容可以有效缓解米勒效应带来的影响。这种方法虽然简单,但会增加开关时间,从而影响整体效率。通常推荐使用0.1Ciess大小的电容作为补充。

  2. 选择低米勒电容的MOSFET:在设计初期选择具有较低Cgd参数的MOSFET型号,可以在源头上减少米勒效应的影响。根据数据手册中的Ciss、Coss和Crss值,通过计算可以获得不同条件下的Cgd值,进而选择最适合的MOSFET类型。

  3. 优化驱动电路设计:改善驱动电路的设计也是减轻米勒效应的有效手段之一。例如,采用快速恢复二极管或者肖特基势垒二极管来加速放电过程;或者利用专用驱动芯片提供更优的驱动条件等方法都可以在一定程度上缓解问题。

  4. 控制工作频率:适当降低系统的工作频率也可以帮助减少由米勒效应引起的负面影响。这是因为随着频率的降低,每次开关操作之间的间隔变长了允许更多的时间完成充电/放电周期,减少了因未完全完成而留下的残余电荷量。

  5. 使用先进的封装技术:某些高端MOSFET采用了特殊的封装工艺,如沟槽式结构或硅片上的集成电容器等设计,这些都能够显著降低Cgd值,从而达到抑制或消除米勒效应的目的。

针对MOSFET中存在的米勒效应问题,可以通过多种方式进行优化处理。无论是从硬件选型还是软件控制角度出发,合理规划都能有效提升整个系统的工作效率及稳定性。希望上述建议能够为广大电子工程师朋友提供参考价值,在未来的项目实践中发挥积极作用
