mos管栅极和源极短路会怎样变化

发布时间:2025-02-05编辑:国产MOS管厂家浏览:0

mosfet,全称为金属-氧化物半导体场效应晶体管,是一种广泛应用于模拟与数字电路中的关键电子元件。其工作原理是通过栅极电压控制源极和漏极间的电流,从而实现放大或开关的功能。然而,当mosFET的栅极和源极发生短路时,会导致一系列复杂的变化,影响器件的性能甚至导致损坏。下面将围绕“MOS管栅极和源极短路会怎样变化”这一问题进行全面的探讨:

  1. 失去控制

  • 正常情况下,MOSFET的导通和截止状态由栅极电压(V_GS)决定。当V_GS大于阈值电压(V_th)时,MOSFET导通;反之则截止。

  • 栅极和源极短路后,V_GS变为0,无法达到V_th,导致MOSFET无法正常导通或截止,失去对电流的控制能力。

  • 这种失控状态会影响整个电路的正常工作,使输出信号不稳定,甚至完全失效。

  1. 电流异常增大

  • 栅极和源极短路会导致MOSFET的等效电阻减小,从而使得流过MOSFET的电流异常增大。

  • 过大的电流会产生大量热量,可能导致MOSFET过热,严重时会烧毁器件。

  • 此外,过大的电流还可能对其他电路元件造成损害,影响整个系统的可靠性和安全性。

  1. 导通电阻增加

  • 栅极和源极短路后,MOSFET的导电通道可能会受到损害,导致导通电阻增加。

  • 导通电阻的增加会使MOSFET的功耗增加,进一步加剧发热问题。

  • 高导通电阻还会导致输出信号失真,影响电路的性能。

  1. 热失控风险

  • MOSFET在工作时会产生热量,如果散热不良或电流过大,可能会导致热失控现象。

  • 栅极和源极短路会增加电流和导通电阻,进一步加剧热失控的风险。

  • 热失控会导致MOSFET温度持续升高,最终可能烧毁器件。

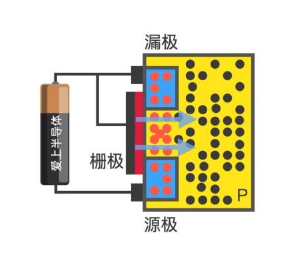

mos管栅极和源极短路会怎样变化

  1. 阈值电压漂移

  • 栅极和源极短路可能会导致MOSFET的阈值电压发生变化,影响其开关特性。

  • 阈值电压的漂移可能是由于栅极氧化层受损或其他制造缺陷引起的。

  • 这种情况会导致MOSFET在设计和预期的工作条件下性能不稳定。

  1. 静电放电(ESD)敏感性

  • MOS结构对静电非常敏感,特别是在没有采取适当的保护措施的情况下。

  • 栅极和源极短路可能会增加MOSFET对ESD的敏感性,因为短路状态下更容易形成导电路径,导致静电放电损坏。

  • 为防止静电损坏,需要在生产和测试过程中采取严格的静电防护措施。

  1. 短路后的检测与诊断

  • 栅极和源极短路可以通过视觉检查、电气测试和热像仪检查等方法进行检测。

  • 视觉检查可以识别物理损伤,如烧焦痕迹。

  • 电气测试通过测量各引脚间的电阻来判断是否存在短路。

  • 热像仪检查可以识别热点,帮助定位故障部位。

  1. 故障处理与预防

  • 如果发现MOSFET栅极和源极短路,通常需要更换损坏的器件。

  • 改进PCB设计,优化布局布线,减少短路风险。

  • 增加保护电路,如ESD保护、过压保护和过流保护,以提高系统可靠性。

  • 优化散热设计,确保MOSFET工作在安全温度范围内。

  1. 质量控制与维护

  • 在MOSFET的生产和采购过程中实施严格的质量控制,确保产品质量符合标准。

  • 定期对电路进行检查和维护,及时发现并处理潜在的故障。

  • 建立设备档案和维修记录,以便在需要时进行参考和分析。

在选择和使用MOSFET时,应考虑以下因素以确保其稳定运行和延长寿命:

  • 选择合适的MOSFET型号,根据应用需求确定其电流、电压和功率等级。

  • 查阅数据手册,了解MOSFET的性能参数和特性曲线。

  • 优化电路设计,合理安排MOSFET的位置和布局,避免电磁干扰和热耦合效应。

  • 使用合适的散热材料和设计,提高MOSFET的散热效率。

  • 遵循操作规程,正确使用和维护MOSFET,避免因误操作导致的损坏。

MOSFET的栅极和源极短路会导致一系列复杂的变化,包括失去控制、电流异常增大、导通电阻增加、热失控风险、阈值电压漂移、静电放电敏感性等问题。为了预防和处理这些问题,需要采取一系列的措施,如改进PCB设计、增加保护电路、优化散热设计、实施严格的质量控制和维护等。通过这些措施,可以提高MOSFET的稳定性和可靠性,延长其使用寿命。
