mos管驱动直流电机电路，一学就会!

在现代电子与电力工程领域，MOS管（金属氧化物半导体场效应晶体管）因其高效、快速和可靠的特性，广泛应用于各类电机驱动中。其中，mos管驱动直流电机电路尤为重要，因为它不仅涉及到电机的启动、停止、速度控制等基础功能，还关乎整个系统的能效、稳定性和可靠性。本文将从理论层面出发，深入探讨mos管如何高效驱动直流电机，并结合实例解析其工作原理。

一、MOS管的基础特性

MOS管是一种利用电场效应来控制电流的半导体器件，具有输入阻抗高、开关速度快、导通电阻低等优点。在直流电机驱动应用中，NMOS和PMOS是两种常见的选择。NMOS适用于源极接地的低端驱动配置，当栅源电压（Vgs）超过阈值电压时，即可导通；而PMOS则用于源极接电源电压（VCC）的高端驱动，需要栅源电压低于一定值才能导通。

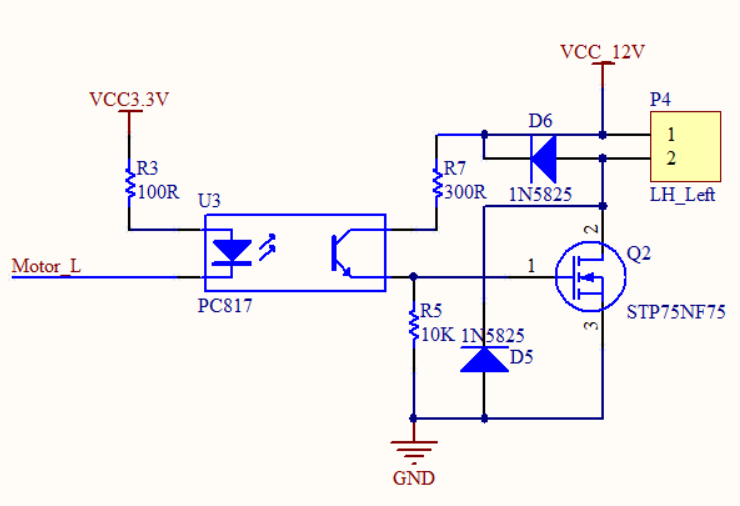

二、MOS管驱动直流电机的基本原理

直流电机的控制核心在于精确调节其转速和转向，这通常通过调整电机两端的电压或电流来实现。MOS管在此过程中扮演着电子开关的角色，通过PWM（脉冲宽度调制）信号控制其导通与截止，进而调节电机的平均工作电压，实现调速目的。

三、驱动电路设计要点

1. 驱动电阻的选择：MOS管的栅极通常需要串联一个电阻（Rpd）来限制电流，防止过快充电导致寄生电容效应，同时也有助于减少电磁干扰（EMI），提高系统的稳定性。

2. 驱动芯片的选型：选择合适的驱动芯片对于确保MOS管高效、安全地工作至关重要。驱动芯片应能提供足够的电流和电压以快速充放电MOS管的寄生电容，同时具备良好的保护机制，如过流保护、过压保护等。

3. H桥电路的应用：对于需要正反转控制的直流电机，常采用H桥电路结构，由四个MOS管组成，通过控制不同组合的MOS管导通与截止，可以实现电机的正转、反转以及制动操作。

四、实践案例分析

以汽车风机、水泵等电机驱动控制器的设计为例，通常会选用车规MCU配合车规预驱和功率mosfet（通常是N沟道类型），这样的组合能够适应不同的功率需求、通信接口和驱动方式。在这种设计下，控制器通过生成精确的PWM信号，控制MOS管的通断，从而调节电机的转速和方向，实现高效、平稳的运行。

五、结论

MOS管驱动直流电机电路设计是一个综合考量多方面因素的过程，包括MOS管的特性理解、驱动电路的合理布局、驱动芯片的精心选择以及实际应用需求的准确把握。掌握这些知识，对于设计高性能、高效率的电机驱动系统至关重要。随着电力电子技术的不断进步，MOS管在直流电机驱动领域的应用将更加广泛和深入，为推动工业自动化和智能化发展贡献力量。
