n沟道mos管的开启电压多大

发布时间:2025-04-12编辑:国产MOS管厂家浏览:0

**“为什么我的MOS管在3V驱动时还是无法完全导通?”** 这是许多工程师在电路调试中最常遇到的困惑之一。作为现代电子设备的核心元件,N沟道mos管的性能直接影响着电源效率、开关速度和系统稳定性。而决定其导通特性的关键参数——**开启电压(Threshold Voltage, Vth)**,正是设计者选型时最容易被低估的“隐形裁判”。

## 一、开启电压的本质:电子世界的“开关密码”

**开启电压(Vth)**是mos管从截止状态切换到导通状态的临界电压值。当栅极-源极电压(Vgs)超过这个阈值时,导电沟道在半导体表面形成,允许电流从漏极流向源极。这个参数不仅决定了器件的**低压驱动能力**,更影响着整个电路的**功耗水平**和**响应速度**。

在物理层面,Vth的形成源于半导体表面的能带弯曲。当栅极施加正电压时,P型衬底中的少数载流子(电子)被吸引到氧化层界面,形成反型层。达到临界电荷密度时,导电沟道正式建立。这个过程涉及**费米能级位置**、**氧化层电容**和**掺杂浓度**的精密平衡。

## 二、影响开启电压的五大核心要素

1. **工艺制程的微缩革命**

28nm工艺的MOS管Vth通常比180nm工艺低0.3-0.5V,这是**短沟道效应**带来的直接结果。随着沟道长度缩短,栅极对沟道的控制能力增强,允许在更低电压下形成反型层。但这也带来了漏电流增加的风险,需要**高k介质材料**(如HfO₂)来平衡性能。

2. **掺杂浓度的精准调控**

衬底掺杂浓度每提高一个数量级,Vth将上升约0.1V。现代功率MOS管采用**双重外延工艺**,在表面区域形成1e17 cm⁻³的高掺杂层,将Vth稳定在2-4V范围。这种设计在保证导通能力的同时,有效抑制了**寄生双极晶体管效应**。

3. **温度波动的动态补偿**

Vth具有**负温度系数**(约-2mV/℃),这意味着高温环境下器件更容易导通。在汽车电子设计中,工程师常利用这一特性实现**温度自适应驱动**——当环境温度从-40℃升至125℃时,Vth可能下降超过300mV,需要动态调整栅极驱动电压。

4. **氧化层厚度的纳米级博弈**

将栅氧化层厚度从10nm减薄至5nm,可使Vth降低约0.15V。但过薄的氧化层会引发**量子隧穿效应**,导致栅极漏电流呈指数增长。目前主流的功率MOS管采用20-50nm氧化层,在可靠性与性能间取得平衡。

5. **材料体系的创新突破**

采用氮化镓(GaN)材料的MOS管,其Vth可低至0.7V,比传统硅基器件降低60%。这得益于GaN材料更高的**电子迁移率**(2000 cm²/Vs)和更强的**极化效应**,为5G基站和新能源汽车带来了革命性的能效提升。

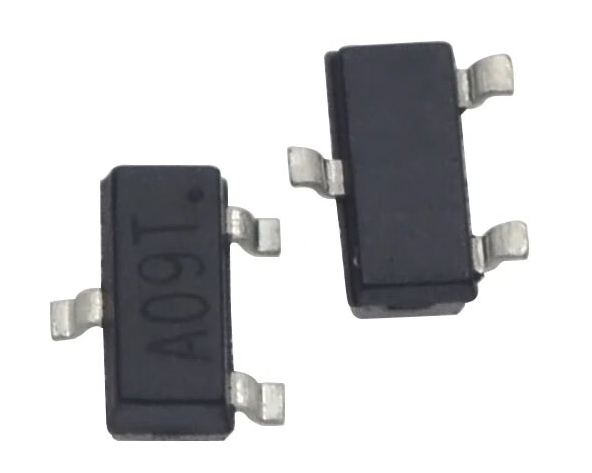

n沟道mos管的开启电压多大

## 三、典型开启电压范围与应用场景

* **通用型MOS管**:2-4V(如IRF540N的Vth=2-4V)

* **低压逻辑电平器件**:1-2.5V(适用于3.3V系统)

* **车规级mosfet**:2.5-4.5V(适应-40℃~175℃宽温域)

* **GaN HEMT器件**:0.7-1.4V(高频开关电源首选)

在开关电源设计中,选择Vth=1.8V的MOS管可使栅极驱动损耗降低40%。但需注意,过低的Vth会增加**误触发风险**,在噪声环境中必须配合施密特触发器使用。

## 四、应用中的关键考量维度

**1. 电源管理系统**

在锂电池保护电路中,Vth需高于系统最大噪声幅值(通常>0.5V裕量)。例如3.7V锂电系统多选用Vth=2.5V的MOS管,既能保证可靠关断,又可在充电时实现低损耗导通。

**2. 电机驱动电路**

三相逆变器中的MOS管Vth离散度必须控制在±0.2V以内,否则会导致**电流失衡**。某品牌电动工具曾因Vth偏差过大引发电机抖动,最终通过**动态栅极电压补偿算法**解决问题。

**3. 高频开关应用**

在MHz级DC-DC转换器中,Vth与Qg(栅极电荷)的比值决定开关损耗。实验数据显示,将Vth从3V降至1.5V,配合优化的驱动电路,可使开关效率提升1.2个百分点。

## 五、测试方法与工程实践

通过**转移特性曲线测试法**,在Id=250μA时对应的Vgs值即为Vth。某实验室对比测试发现,同一批次MOS管的Vth离散度可达±5%,这要求量产电路必须具备**自适应偏置功能**。

在新能源汽车OBC(车载充电机)设计中,工程师采用**Vth温度补偿模型**:

`Vth_compensated = Vth_25℃ + (Tj-25)×(-0.002)`

通过实时监测结温Tj,动态调整PWM占空比,成功将充电效率稳定在94%以上。

从智能手机的快充芯片到特斯拉的碳化硅逆变器,N沟道MOS管的开启电压始终扮演着“守门人”角色。理解这个参数的深层物理机制,掌握其在具体应用中的设计权衡,将成为工程师突破能效瓶颈的关键钥匙。
