**你是否曾在调试电源模块时，发现输出波形存在异常振荡？是否因MOS管发热严重导致系统效率骤降？** 这些问题往往与推挽电路中mos管的开关波形密切相关。作为高频开关电源的核心拓扑结构，推挽电路凭借其高效率、低损耗特性，在工业电源、车载逆变器等领域广泛应用。而mos管作为能量传递的"开关阀门"，其波形质量直接决定了整机性能的生死线。

## 一、推挽电路工作原理与波形生成机制

在典型推挽架构中，**两个N沟道MOS管以推挽方式连接**，通过控制信号交替导通。当Q1导通时，变压器初级绕组N1产生正向电流；Q2导通时，绕组N2则建立反向磁场。这种对称式工作模式使得变压器铁芯始终处于磁复位状态，有效防止磁饱和。

**关键波形参数包括：**

- _栅极驱动电压波形_（Vgs）

- _漏源极电压波形_（Vds）

- _漏极电流波形_（Id）

- _体二极管导通波形_

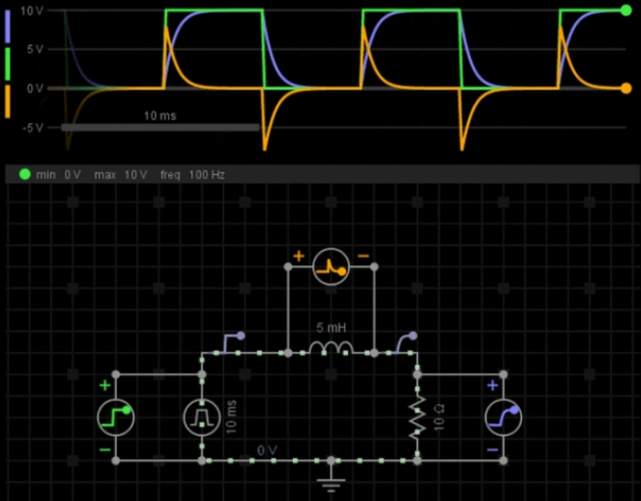

图1展示了理想状态下MOS管的Vgs与Vds波形。当驱动信号上升沿到来时，Vgs超过阈值电压（通常2-4V），MOS管进入导通状态，Vds迅速下降至接近0V。在关断瞬间，Vds因变压器漏感产生电压尖峰，这个现象被称为**开关瞬态响应**。

## 二、典型波形异常诊断与对策

### 1. 交叉导通引发的"直通"现象

**当两个MOS管同时导通时**，电源直接短路形成大电流通路。示波器上可见Vds波形出现异常塌陷（图2），此时Id波形呈现陡峭上升沿。这种现象多由：

- 驱动信号死区时间不足

- 栅极驱动电阻过小

- 米勒电容效应导致误触发

**解决方案：**

- 采用带死区控制的专用驱动芯片（如IR2110）

- 调整栅极电阻至10-22Ω范围

- 在GS极间并联10kΩ泄放电阻

### 2. 电压尖峰与振铃现象

在关断瞬间，**漏感与寄生电容形成LC谐振回路**，导致Vds波形出现高频振荡（图3）。某500W通信电源实测数据显示，尖峰电压可达输入电压的1.8倍，这不仅增加器件应力，还会产生EMI干扰。

**抑制措施：**

- 在变压器初级并联RCD吸收电路（R=10kΩ，C=1nF，D选用FR107）

- 采用低漏感绕制工艺（三明治绕法）

- 增加MOS管电压裕量（选型时Vds耐压≥1.5倍输入电压）

### 3. 体二极管反向恢复造成的效率损失

当MOS管关断时，**体二极管承担续流作用**。某实验数据显示，600V/10A的MOS管在反向恢复过程中会产生15ns的电流拖尾，导致额外损耗约2.3W。这在波形上表现为Id存在负向脉冲（图4）。

**优化方向：**

- 外接超快恢复二极管（如UF4007）并联在DS极

- 采用同步整流技术

- 控制开关频率在100-300kHz最佳区间

## 三、波形优化设计实践要点

### 1. 驱动电路参数匹配

**栅极驱动电阻（Rg）的选取需要平衡开关速度与EMI**。当Rg从4.7Ω增至22Ω时，某型号MOS管的开通时间从18ns延长至45ns，但电压过冲从78V降至32V。建议通过双脉冲测试确定最佳值。

### 2. 死区时间精准控制

**死区时间通常设置为开关周期的2-5%**。对于200kHz工作频率，推荐死区时间在20-50ns。可采用数字控制器（如STM32G4系列）的动态死区调节功能，根据温度变化自动补偿。

### 3. 布局布线黄金法则

- **功率回路面积最小化**：将输入电容、MOS管、变压器布置成紧凑三角形

- 驱动信号走线远离功率路径（间距＞3mm）

- 采用开尔文连接方式测量Vds波形

- 在DS极间并联2.2nF/1kV陶瓷电容吸收高频噪声

某工业电源项目应用上述方法后，MOS管温升从58℃降至42℃，整机效率提升3.2个百分点。**关键波形参数对比显示**：电压尖峰从126V降至89V，交叉导通时间由15ns缩短至3ns以下。

通过精准的波形测量与参数优化，工程师可显著提升推挽电路的可靠性。建议使用带宽≥200MHz的示波器（如Keysight DSOX3024T），搭配高压差分探头（如TPP0850）进行波形捕获。特别注意**触发设置应选择上升沿触发，时间基准调整到能够清晰显示开关瞬态**。
