增强型mos和耗尽型mos

你是否想过，智能手机为何能高效处理复杂任务？物联网设备如何实现低功耗运行？这一切离不开半导体器件中的核心元件——**金属-氧化物半导体场效应晶体管（mosfet）**。作为现代电子技术的基石，MOS管根据导电特性分为*增强型*和*耗尽型*两大类别。本文将深入解析两者的工作原理、结构差异及典型应用场景，为工程师和电子爱好者提供实用技术参考。

---

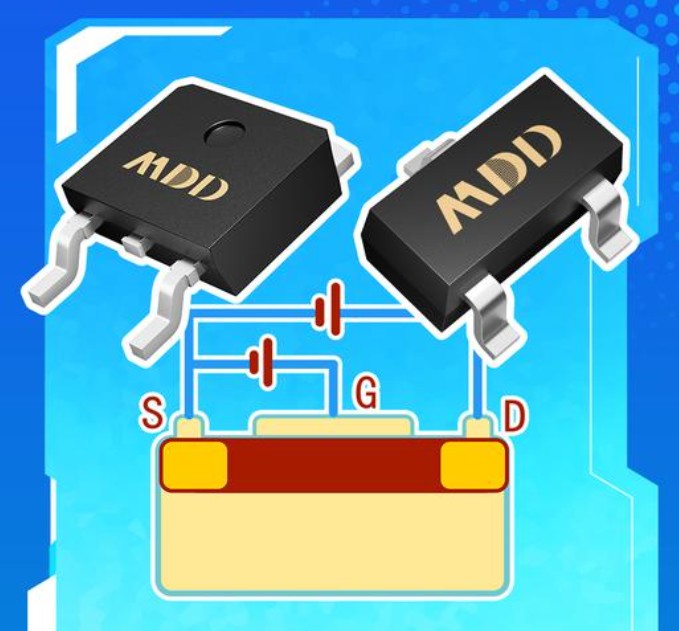

## 一、基础概念：从导电机制看本质差异

**增强型mos**（Enhancement-mode MOSFET）与**耗尽型MOS**（Depletion-mode MOSFET）的根本区别体现在*阈值电压*的设定上。前者在栅极电压为零时处于关断状态，需要施加正向电压才能形成导电沟道；后者在零栅压时已存在导电通道，需施加反向电压才能关闭电流。

这种特性差异源于制造工艺的*掺杂控制*。增强型MOS的衬底材料采用低掺杂浓度，而耗尽型通过*离子注入技术*在氧化层下方预置导电层。例如，某型号IRF540N增强型MOS的阈值电压为2-4V，而BF862耗尽型MOS的阈值电压则为-0.5V至-2V。

---

## 二、结构特征对比：工艺与性能的博弈

1. **沟道形成方式**

- *增强型*：通过栅极电压建立反型层，形成N型或P型导电沟道

- *耗尽型*：制造时预先通过掺杂形成导电层，如同"预制通道"

2. **掺杂工艺差异**

- 增强型MOS采用*轻掺杂衬底*，典型掺杂浓度约1×10¹⁵/cm³

- 耗尽型在栅氧化层下方进行*重掺杂*，浓度可达1×10¹⁷/cm³

3. **电气参数对比**

| 参数 | 增强型MOS | 耗尽型MOS |

|--------------|----------------|----------------|

| 阈值电压范围 | +1V至+5V | -3V至+0.5V |

| 关断特性 | 零栅压即关断 | 需负压关断 |

| 导通电阻 | 通常较低 | 相对较高 |

## 三、工作特性深度解析：不只是开关差异

**动态响应**方面，增强型MOS在数字电路中表现优异。以某品牌GS61008T为例，其开关时间仅3.5ns，特别适合高频开关场景。而耗尽型MOS的*负温度系数*特性（如PD85015E在-55℃至125℃范围内Idss变化＜5%），使其在恒流源设计中更具优势。

在**功率处理**能力上，增强型结构通过优化漂移区设计，可承受更高击穿电压。例如，CREE的C3M0065090D碳化硅mos管耐压达900V，效率超过99%。反观耗尽型器件，其*自偏置*特性常用于射频前端电路，某型号NE3515S02在2.4GHz频段的噪声系数仅0.5dB。

---

## 四、典型应用场景：选择最优解的秘诀

1. **增强型MOS的主战场**

- 数字逻辑电路：CPU、存储器等IC的核心开关元件

- 电源管理：同步整流、DC-DC转换器（如TI的TPS54332方案）

- 电机驱动：电动汽车逆变器、工业伺服系统

2. **耗尽型MOS的独特价值**

- 模拟电路：恒流源、压控电阻（JFET替代方案）

- 射频前端：LNA设计、阻抗匹配网络

- 保护电路：防反接设计、浪涌抑制

3. **混合应用案例**

某5G基站功放模块中，*增强型GaN MOS*负责功率放大，而*耗尽型HEMT*用于偏置网络，两者协同实现46dBm输出功率与55%效率的平衡。

---

## 五、选型决策树：工程师的实用指南

面对具体设计需求，可参考以下决策流程：

1. 是否需要常闭特性？→ **增强型**

2. 是否涉及模拟信号处理？→ **考虑耗尽型**

3. 工作频率＞100MHz？→ **优先增强型**

4. 需要自偏置功能？→ **选择耗尽型**

某工业控制板案例显示：在24V电机驱动电路中，选用IRF3205增强型MOS（Rds(on)=8mΩ）比耗尽型方案效率提升12%，温降达15℃。而在传感器信号调理模块中，耗尽型LND150N器件使电路简化了3个偏置电阻。

---

通过上述分析可见，*增强型与耗尽型MOS*并非简单的替代关系，而是构成互补的技术组合。理解其物理本质与性能边界，才能在现代电子设计中实现最优方案。随着宽禁带半导体材料的普及，这两类器件正在向更高频率、更低损耗的方向持续进化。
