mos管增强型和耗尽型区别在哪

在现代电子电路设计中，金属氧化物半导体场效应晶体管（mosfet）因其优异的性能被广泛应用于各种场景。根据导电沟道的形成方式和工作特性的不同，MOS管主要分为**增强型（Enhancement Mode）**和**耗尽型（Depletion Mode）**两类。这两种类型的器件在结构、工作原理及应用领域等方面存在显著差异。以下是关于它们核心区别的详细解析：

#### **工作原理的差异**

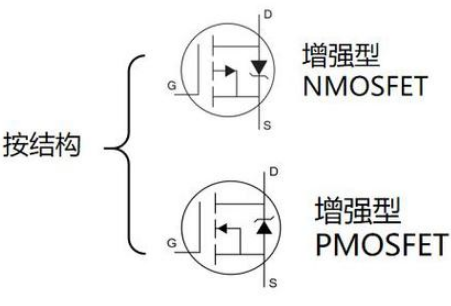

1. **增强型mos管**

- **导电沟道的形成依赖外部电压**：在未施加栅极电压时，源极与漏极之间不存在导电通道，处于截止状态。只有当栅源电压超过特定阈值（开启电压）后，才会在绝缘层下方感应出自由载流子（如N沟道中的电子或P沟道中的空穴），从而形成导通路径。这种“从无到有”的特性使其需要正向偏置来激活导电能力。

- **控制机制**：通过增加栅极正电压增强沟道载流子浓度，实现电流调控。例如，N沟道增强型mos管需VGS>VT才能导通，且随着电压升高，电流逐渐增大。

2. **耗尽型MOS管**

- **天然导通特性**：即使在栅极电压为零时，其沟道已预存一定数量的自由载流子（得益于制造过程中的特殊掺杂工艺），因此无需外部激励即可导电。例如，N沟道耗尽型MOS管在SiO₂层中加入正离子，使UGS=0时仍能维持导电状态；而P沟道则通过负离子实现类似效果。

- **双向可调性**：既能通过施加负栅压减少载流子数量以关闭通道，也能通过正电压进一步强化导电性。其夹断电压（UGSOFF）是关键参数，低于该值时沟道完全关闭。

#### **结构设计的区别**

1. **增强型MOS管**

- **静态无通道**：衬底材料通常为轻掺杂半导体，确保无栅压时源漏间无自然导电路径。导电沟道仅在栅极电场作用下动态生成，这使得其静态功耗极低。

- **典型应用导向**：适用于需要精确开关控制的场合，如数字逻辑电路和高效能转换系统。

2. **耗尽型MOS管**

- **预置载流子层**：通过离子注入技术改变绝缘层的电荷分布（如N沟道加入正离子、P沟道加入负离子），使零偏置下即存在可调控的导电通路。这种设计简化了部分电路的设计复杂度，但也可能带来更高的泄漏电流风险。

#### **性能特点对比**

| **特性** | **增强型MOS管** | **耗尽型MOS管** |

|----------------|---------------------------------|-------------------------------|

| **初始状态** | 截止（需正向电压开启） | 导通（需负向电压关闭） |

| **输入阻抗** | 极高（栅极几乎无电流） | 较高，但存在微小漏电流 |

| **响应速度** | 快，适合高频开关 | 相对较慢，多用于低频模拟控制 |

| **噪声水平** | 低，适用于精密信号处理 | 略高，因持续导电可能引入干扰 |

| **功耗表现** | 静态功耗接近零 | 静态下仍有微弱电流消耗 |

#### **应用场景的选择**

1. **增强型MOS管的优势领域**

- **功率放大与开关电源**：凭借高效的电能转换能力和快速响应特性，广泛用于DC-DC变换器、逆变器等设备。

- **数字电路设计**：作为逻辑门的基础元件，其明确的截止/导通状态便于实现二进制运算。

- **低噪声放大器**：在音频、射频等对信号保真度要求高的系统中表现优异。

2. **耗尽型MOS管的独特用途**

- **模拟可变电阻**：利用线性区阻抗随栅压连续变化的特点，构建压控振荡器或增益调节模块。

- **负载开关与电流源**：在需要默认导通功能的电路中（如某些传感器接口），可直接使用而无需额外驱动电路。

- **特殊功能电路**：例如模拟开关矩阵、自动偏置调整等场景，充分利用其双向可控特性。

#### **设计注意事项**

- **保护措施**：耗尽型器件因电压承受范围较窄，易受过压或静电损伤，需增加TVS管等防护组件。

- **偏置设置**：在模拟电路中使用时，需仔细计算工作点以避免非线性失真。

- **功耗管理**：尽管增强型静态损耗更低，但在高频切换时仍需考虑动态功耗的影响。

综上所述，增强型与耗尽型MOS管的核心区别在于导电沟道的存在条件及控制方式。前者如同“闸门”，需外力推动才能开启；后者则像“水龙头”，默认流通且可通过外力调节流量。工程师应根据具体需求——如功耗预算、响应速度、电路复杂度等因素——进行合理选型。
