mosfet内部结构图

在现代电子工程领域，金属氧化物半导体场效应晶体管（mosfet）宛如一位幕后英雄，虽不常显山露水，却支撑着无数电子设备的高效运转。其精妙的内部构造犹如微观世界的摩天大楼，每一层设计都凝聚着工程师的智慧与匠心。今天我们就通过解剖这只“电精灵”，揭开它神秘面纱下的科学密码。

导电沟道的双重身份谜题

mosFET的核心区域存在一对关键参数——有效沟道长度（Leff）与总沟道长度（Ldrawn）。二者如同建筑图纸上的净跨度与毛坯尺寸的关系：实际承载电流的有效部分需要扣除两端因工艺限制产生的横向扩散区（LD）。这种设计既保证了器件性能的稳定性，又像给精密仪器预留了安全余量。想象一下高速公路的车流通行带，中央主干道决定通行效率，而两侧缓冲带则防止意外碰撞影响整体交通。

垂直革命重构功率边界

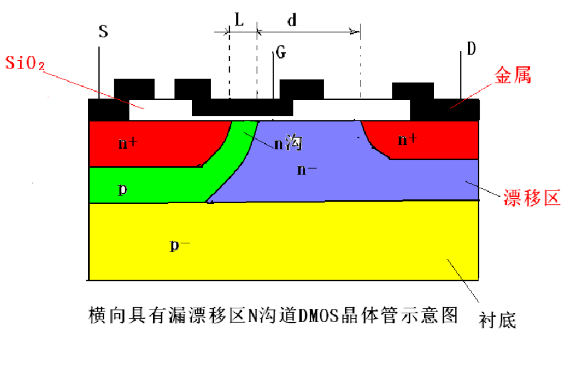

传统小功率MOS管采用横向导电结构，如同在平面上铺设铁轨；而功率型MOSFET创新性地转向垂直维度发展，形成V型槽结构的VVMOSFET或双扩散工艺的VDMOSFET。这种立体化改造如同将单层停车场升级为多层立体车库，不仅大幅提升耐压能力和通流容量，更让芯片面积利用率实现质的飞跃。特别是VDMOS器件，其源漏极垂直排列的设计使电流路径缩短近半，如同瀑布直泻而下般降低能量损耗。

四端系统的精密协作

作为典型的四端器件，MOSFET包含栅极、源极、漏极和体端四个功能模块。其中栅极扮演着指挥官角色，通过施加电压调控下方半导体表面的反型层形成；源漏极则构成电流进出的门户；而通常与源极相连的体端就像隐形的安全绳，确保载流子有序流动。这种架构设计既保证了控制精度，又实现了开关速度与导通电阻的最佳平衡，恰似交响乐团中指挥棒与乐手们的默契配合。

掺杂工艺的空间魔法

现代高性能MOSFET采用逆向杂质分布技术，在半导体表面实施低浓度掺杂以提升载流子迁移率，深处则进行高浓度注入抑制短沟道效应。这好比在蛋糕胚中分层添加不同质地的材料：表层轻盈蓬松利于奶油涂抹，底层扎实稳固支撑整体造型。多次离子注入工艺的运用，使得掺杂剖面呈现梯度变化，既优化了阈值电压特性，又有效遏制了穿通风险。

MOS电容器的智慧之门

栅极结构本质上是一个微型电容器，其绝缘氧化层厚度不足头发丝直径的千分之一。当外加电压突破阈值时，这个纳米级电容瞬间激活，在源漏之间架起导电桥梁。整个过程如同打开水闸放水，既需要精准的流量控制，又要防止闸门本身的渗漏损失。正是这种基于电场效应的工作原理，赋予MOSFET超快的开关响应速度和极低的静态功耗。

从智能手机充电器到电动汽车逆变器，从数据中心电源模块到工业自动化设备，MOSFET凭借其独特的结构优势持续推动着电力电子技术的革新。每一次工艺迭代都在挑战物理极限，每一个设计改进都在重塑电能转换的效率边界。当我们凝视这些微观世界的奇迹时，看到的不仅是半导体材料的排列组合，更是人类突破认知疆域的智慧之光。
