功率器件mosfet拆封后有质保期吗

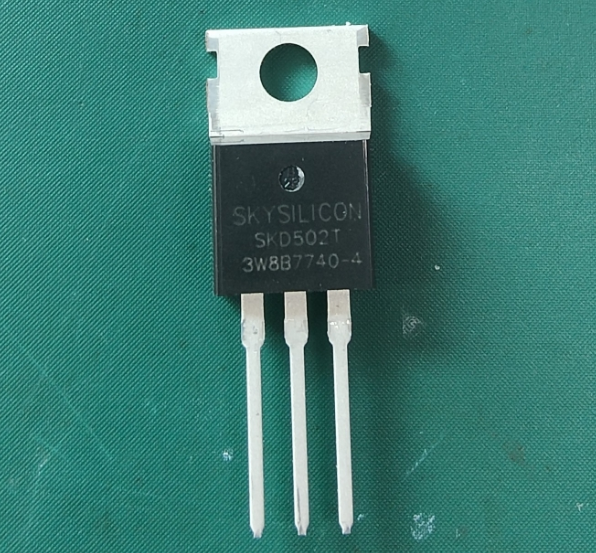

当工程师从防静电包装袋中取出第一片功率mosfet时，这个动作不仅意味着器件即将投入电路版图，更触发了一系列关于质量保证的关键考量。针对“功率器件mosFET拆封后是否有质保期”的核心疑问，我们需要从行业标准、厂商条款与技术防护三个维度展开深度剖析。

一、原厂密封状态下的基础保障机制

根据行业通用规范，未开封的商用级半导体元件（包括常规二极管、晶体管及逻辑芯片）通常享有1~3年的保质期。这类承诺建立在严格可控的仓储环境基础上——常温干燥条件下且包装完整无损。以常见的MOSFET或稳压IC为例，其金属引脚与塑封本体在氮气填充的防潮袋中能获得最佳保护。值得注意的是，工业级或车载电子领域使用的高可靠性产品可将承诺寿命延长至5年以上，但前提是必须持续满足特定的温湿度管控标准。这种差异化的设计逻辑如同食品标签上的“最佳食用日期”，本质是对材料老化速度的科学预判。

二、拆封操作对质保状态的影响边界

一旦打破原厂密封体系，质保规则即发生根本性转变。搜索结果显示，主流电商平台普遍采用“7天无理由退换”政策仅适用于全新未拆封商品；若已拆封且无质量问题，则转为按折旧比例计算的保值退换模式。这类似于电子产品领域的“激活机制”——拆开包装即视为用户确认产品功能正常，后续服务转向有限责任范畴。对于功率MOSFET这类静电敏感元件而言，拆封过程本身还涉及多重风险：暴露在普通环境中可能导致引脚氧化、焊盘腐蚀，而人体携带的静电荷甚至可能击穿栅极氧化层造成永久性损伤。此时厂商往往要求用户自行承担因操作不当引发的故障责任。

三、技术防护措施决定实际使用寿命

要让拆封后的MOSFET维持长期稳定性能，必须构建全方位的静电防护体系。专业操作规范明确指出：应使用接地的导电容器进行储存运输；仅在配备静电耗散设备的专用工作站内取用器件；工作人员需穿着防静服并保持接地状态；工作台面需铺设导电桌布，地面覆盖接地地毯形成等电位面。这些措施如同为精密仪器打造“法拉第笼”，将静电干扰降至最低。特别需要注意的是，焊接环节必须使用恒温烙铁并确保良好接地，测试过程也要在同一静电控制环境中完成。只有严格执行整套防护流程，才能最大限度延缓器件性能衰退曲线。

四、温度因素对寿命的指数级影响

实验室数据显示，在70℃以下工作环境中，MOSFET的理论寿命可达十万小时以上。但该数值遵循“每升高10℃寿命减半”的严苛规律，这意味着当结温达到100℃时，实际可用时间将骤降至原来的四分之一。这种非线性衰减特性要求设计师在热管理方案上投入更多精力——合理布局散热片、优化PCB走线宽度、选用低热阻封装形式等举措，本质上都是在与时间赛跑。对于碳化硅基新型功率器件而言，虽然其短路耐受能力提升至2-5微秒量级，但这并不意味着可以忽视长期高温运行带来的累积损伤效应。

五、质保服务的双向约束机制

现代供应链体系中的质量承诺已演变为动态博弈过程。一方面，制造商通过保修凭证、原始包装留存等制度设计来追溯产品履历；另一方面，用户必须证明故障非人为因素所致才能获得售后支持。这种双向制约关系犹如汽车保养手册中的行驶里程记录——完整的文档链既是维权依据，也是规范使用的倒逼机制。建议企业建立器件全生命周期档案，记录每次上电测试参数、负载曲线变化及环境应力数据，这些数字化痕迹将成为未来质量仲裁的重要佐证。

功率MOSFET的质保并非简单的时间承诺，而是贯穿设计选型、生产装配到运维管理的系统工程。拆封动作既是机遇也是挑战，它既开启了电能高效转换的可能性，也考验着使用者的技术素养与风险意识。唯有将严谨的操作规范转化为肌肉记忆，让科学的防护措施成为第二本能，才能真正实现“开箱即用、用即可靠”的理想状态。
