开关电源mosfet选型

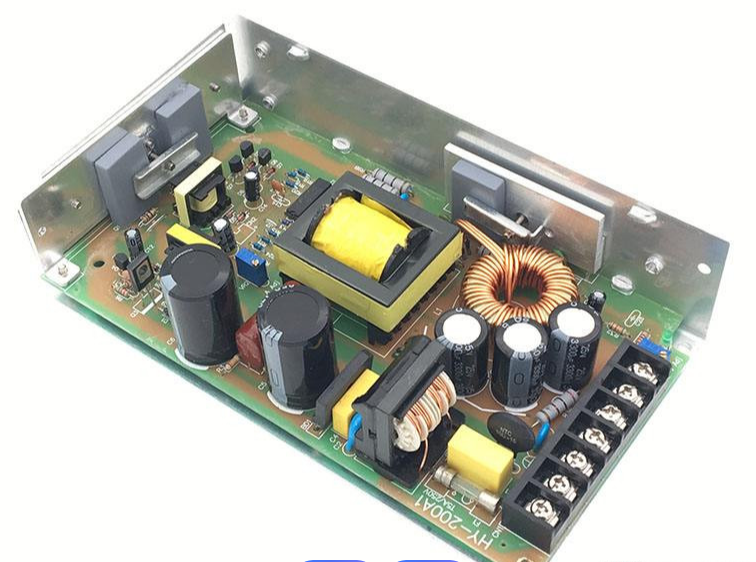

在现代电子设备中，开关电源如同心脏般重要，而mosfet则是这颗“心脏”的核心组件。正确选型不仅能提升系统效率、降低损耗，还能确保设备的长期稳定运行。本文将从关键参数解析、应用场景适配及设计权衡等角度，为您系统梳理开关电源中mosFET的选型策略。

额定电压：留足安全余量，抵御电压突袭

选择MOSFET时，其漏源极电压（Vds）需高于实际工作电压，并预留20%-30%的安全裕量。例如，在24V输入的降压电路中，推荐选用额定电压至少为30V或更高的器件。这相当于为电路穿上一件“防弹衣”——当感性负载产生瞬态尖峰电压时，足够的电压冗余能有效避免器件击穿。若将此比作登山，盲目追求轻量化而省略防护装备，无异于将设备暴露于风险之中。

额定电流：散热与可靠性的双重考量

额定电流（Id）决定了MOSFET的载流能力，但实际应用需结合散热条件综合评估。通常建议工作电流远低于标称最大值，尤其在高温环境下更需谨慎。例如，若设计需求为10A，选择15A或20A规格的MOSFET更为合理。这宛如为河流规划堤坝：既要考虑日常流量，也要预留洪水期的缓冲空间，防止过热导致的热失控现象。

导通电阻：效率之钥，损耗之源

导通电阻（Rds(on)）直接关联传导损耗，其数值越低，能量转换效率越高。然而，该参数与栅极驱动电压密切相关，必须与控制器驱动能力匹配。低压MOSFET虽具备更低的Rds(on)，但在高压场景下可能因结构限制导致阻值升高。如同水管中的水流阻力，过小的管径虽能加快流速却会增加摩擦损失，工程师需在效率与成本间寻找黄金分割点。

栅极电荷：速度与能耗的博弈场

栅极电荷（Qg）影响着开关速度和动态损耗。低Qg可实现快速切换，减少密勒平台导致的交叉损耗，但往往伴随较高的Rds(on)。对于高频开关电源（>100kHz），这种矛盾尤为突出——如同短跑运动员需要爆发力却难以维持耐力，设计师必须根据频率特性在两者间取得平衡。例如，在无人机电机驱动系统中，纳秒级的响应速度可能比毫厘级的能效差异更具价值。

SOA曲线：绘制安全操作边界图

MOSFET的安全工作区（SOA）曲线是评估VDS与ID组合的重要工具。只有当实际工况落在该区域内，才能确保器件不被击穿。可将此想象成汽车仪表盘上的转速表与时速表联动区域，超出红线即意味着危险。特别要注意脉冲维持时间对SOA的影响，短时间高应力冲击可能看似无害，实则暗藏累积损伤风险。

热管理：从芯片到系统的全局视角

瞬态热阻曲线帮助估算不同工况下的温升情况，结合环境温度（Tamb）和总功耗（PSW+PON），可精确计算结温。这如同给发烧的病人量体温：不仅要知道当前热度，更要预判持续高烧对机体的损害。优秀的散热设计应像中央空调般智能调节，而非仅依赖单一散热器的被动降温。

开关特性：时间就是电能

上升/下降时间（tr/tf）由公式tr=tf=(Qgs/2+Qgd)/Igate决定，直接影响开关损耗。当频率升高时，这种损耗呈指数级增长，甚至超过导通损耗成为主要矛盾。好比频繁启停的电梯比匀速运行更耗能，优化驱动电路以缩短过渡态时间，是提升整体效率的关键突破口。

雪崩耐受力：应对极端工况的生存本能

雪崩电流曲线揭示了MOSFET承受瞬态过载的能力。在电机启动等冲击性负载场景中，这项指标如同保险丝前的缓冲带——既能吸收突发能量又不致永久损坏。例如，电动汽车充电桩中的功率模块就需具备强大的雪崩吸收能力，以应对电池组接入时的浪涌电流。

应用导向：因地制宜选方案

在开关电路中，重点关注快速开关速度、低导通电阻和栅极电荷；而在放大电路里，则需优先考虑线性度、增益稳定性及噪声控制。如同裁缝制衣，运动服强调透气排汗，礼服注重垂坠质感，不同的应用场景呼唤着差异化的性能侧重点。

耐压降额：环境因素不可忽视

数据手册中的极限参数多为室温标定值，实际工作环境温度升高会导致耐压与电流限值下降。就像高原地区的空气稀薄影响发动机功率输出，高温下的MOSFET也需要根据厂商提供的温度修正曲线进行参数折算。这种动态调整能力，正是专业级设计的体现。

占空比损失补偿策略

导通与关断延时会造成PWM信号的有效占空比缩减，特别是在高频段更为明显。设计师可通过预校正占空比设置或采用自适应死区控制技术予以补偿，如同交响乐团指挥家精准把控各声部的进入时机，确保旋律完整呈现。

掌握这些核心要素后，工程师便能像调配鸡尾酒般精准混合各项参数，既保证性能又控制成本。下次面对电路板上密密麻麻的MOSFET型号时，您已拥有解码它们的语言——不是简单的数字堆砌，而是对电气性能、热力学规律与系统需求的深刻理解。
