隔离变压器驱动mos管

在电力电子系统的设计中，如何实现高压环境下MOS管的安全驱动一直是工程师关注的重点。隔离变压器驱动技术凭借其独特的电气隔离特性，成为解决这一难题的关键方案之一。

隔离驱动的基本原理

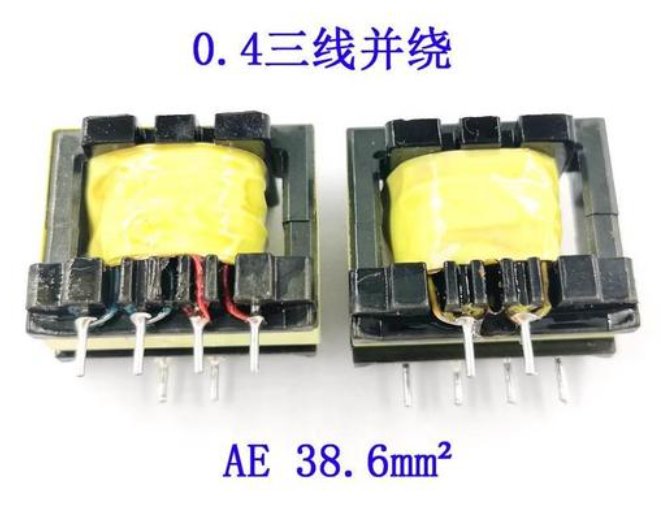

隔离变压器驱动mos管的核心原理基于电磁感应定律。当控制模块（如IC芯片）发出PWM信号时，变压器初级线圈会因交变电流产生磁场，通过铁芯耦合到次级线圈，从而在次级侧感应出电动势。这种能量传递过程不仅实现了电压变换（遵循V1/V2=N1/N2的匝数比关系），更重要的是通过铁芯的物理隔离，切断了原边与副边的直接电气连接。

以汽车电子的高压电池管理系统为例，变压器隔离就像在控制电路与功率电路之间筑起一道“电磁屏障”，既能传递驱动信号，又能避免数百伏电压差导致的电路损坏。这种隔离机制类似于建筑中的抗震缝设计——既允许能量传递，又防止破坏性冲击的传导。

两种主流隔离技术的较量

在工程实践中，光耦隔离与变压器隔离常被拿来比较。光耦通过发光二极管和光敏元件实现信号传输，其优势在于电路结构简单，但存在明显的信号延迟（通常达到微秒级），这在高速开关场景中可能引发时序错位问题。

相比之下，变压器隔离驱动具有更快的响应速度（纳秒级），特别适合高频PWM控制。但这项技术对脉冲宽度有严格限制——就像高速公路需要控制车流密度，过宽的脉冲会导致铁芯磁饱和，使初级电流急剧上升甚至烧毁绕组；而过窄的脉冲则无法储存足够的关断能量，可能造成mos管关断不完全。

电路设计中的精妙平衡

优秀的隔离驱动电路需要像精密钟表般协调各个元件。RC网络中的阻尼电阻R1与隔直电容C1形成关键组合：前者如同减震器，抑制PCB寄生电感引起的振荡；后者则扮演“交通管制员”角色，只允许交流信号通过，同时防止直流分量导致磁芯饱和。在实际设计中，工程师常采用NPO材质的陶瓷电容搭配金属膜电阻，在-40℃~125℃温度范围内保持参数稳定。

绕组匝数比的选择更是一门艺术。以驱动1200V SiC mosfet为例，若初级采用5匝绕组，次级通常设计为10-15匝，这不仅考虑电压转换需求，还要计算绕组分布电容对高频信号的衰减影响。这种设计类似于齿轮传动系统，既需要传递足够的扭矩（驱动电压），又要避免齿隙过大（信号失真）。

典型应用场景解析

在光伏逆变器领域，变压器隔离驱动展现出独特优势。当需要驱动串联在直流母线上的高端MOS管时，传统电平移位电路会因共模噪声导致误触发。而采用带中心抽头的变压器结构，既能提供浮动驱动电压，又通过对称绕组设计抵消共模干扰，这种解决方案如同为电路装上“噪声过滤器”。

工业变频器中的多相驱动系统则展现了该技术的扩展能力。通过单个变压器驱动多个并联MOS管时，工程师会采用星形绕组布局，配合门极电阻矩阵，确保各并联器件达到μs级的同步精度。这种设计思路类似于交响乐团的指挥系统，既要保持整体节奏一致，又要协调每个乐手的细微差异。

未来发展趋势展望

随着宽禁带半导体器件的普及，隔离驱动技术正朝着高频化、集成化方向发展。新型平面变压器采用PCB嵌入式绕组，将传统变压器的体积缩小80%，开关频率提升至2MHz以上。这种进化如同将老式显像管电视升级为超薄OLED屏幕，在保持功能的同时实现质的飞跃。智能驱动模块的涌现更是将故障检测、有源米勒钳位等功能集成到拇指大小的封装中，预示着电力电子系统将进入更高集成度的新时代。
