mos管沟道长度调制效应概念

在MOS管的工作特性中，沟道长度调制效应是一个关键概念。它不仅影响mos管的导通性能和功耗，还与电路的稳定性、精度等密切相关。今天，我们就来深入探讨一下mos管中的这一重要效应。

一、沟道长度调制效应的概念

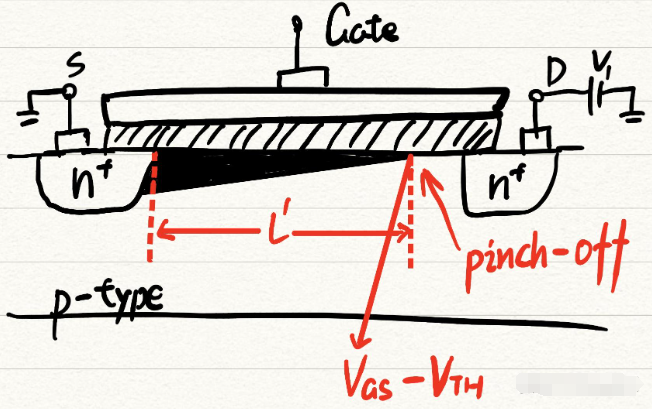

沟道长度调制效应是指MOS晶体管中，当栅下沟道预夹断后，若继续增大漏极源极电压（Vds），夹断点会略向源极方向移动的现象。这一移动导致了夹断点到源极之间的沟道长度略有减小，进而使得有效沟道电阻也随之减小。因此，更多的电子能够自源极漂移到夹断点，导致在耗尽区漂移的电子增多，最终使得漏极电流（Id）增大。简单来说，就是随着Vds的增加，MOS管的有效导电通道变短，电阻减小，电流增大。

为了更形象地理解这一概念，我们可以将其比喻为一条河流。原本河水在河道中平稳流淌，但当河道的某一部分被堵塞（相当于沟道预夹断）后，如果继续增加水流的压力（相当于增大Vds），堵塞点会被冲刷得略微向上游移动，河道的有效长度减小，水流的阻力也随之减小，因此水的流量会增加。MOS管中的沟道长度调制效应，就如同这条河流中堵塞点的移动导致水流变化一样。

二、沟道长度调制效应的原理

MOS管的导通性能主要由栅极电压和漏极电流共同决定。在Vds电压使得MOS管进入饱和区后，随着Vds的继续增大，Id会随之增大，但增大的斜率相对较缓，不再像线性区那样陡峭。这是因为在饱和区，MOS管的沟道已经被预夹断，此时继续增大Vds，主要影响的是沟道长度调制效应，而不是简单的线性导电过程。

从物理机制上来看，当Vds增大时，电场在沟道中的分布会发生变化，导致夹断点向源极方向移动。这一移动使得沟道的实际长度减小，根据电阻定律，电阻与长度成正比，因此有效沟道电阻减小。电阻的减小使得在相同电压下，通过MOS管的电流增大，从而实现了Id的增大。

三、沟道长度调制效应的影响

沟道长度调制效应对MOS管的性能有着显著的影响。它会导致MOS管的输出电流随Vds的增加而略有增大，这在一定程度上影响了MOS管作为恒流源的性能。在需要高精度恒流源的电路中，这种效应可能会引入误差，降低电路的稳定性。

沟道长度调制效应还会影响MOS管的功耗。由于效应的存在，MOS管在饱和区工作时，随着Vds的增加，电流也会增大，从而导致功耗增加。因此，在设计低功耗电路时，需要考虑这一效应的影响，合理选择MOS管的工作点和参数。

四、沟道长度调制系数λ

为了量化沟道长度调制效应的大小，我们引入了沟道长度调制系数λ。λ并非一个定值，而是与沟道长度L成反比，且随沟道掺杂浓度的增加而递减。这意味着，在同一种工艺下，晶体管的沟道长度越短，λ越大，沟长调制效应越明显。因此，在短沟道MOS管中，沟道长度调制效应的影响尤为显著。

我们可以将λ理解为一个衡量MOS管“灵敏度”的指标。当λ较大时，表示MOS管对Vds的变化较为敏感，沟道长度调制效应明显；而当λ较小时，则表示MOS管对Vds的变化相对不敏感，效应较弱。

五、应用场景与注意事项

在实际应用中，我们需要根据具体需求来选择合适的MOS管和工作点，以平衡沟道长度调制效应带来的影响。例如，在需要高精度恒流源的电路中，可以选择λ较小的MOS管，或者通过外部电路来补偿这一效应带来的误差。而在一些对功耗要求不高的场合，则可以充分利用沟道长度调制效应来提高MOS管的导通性能。

我们还需要注意MOS管的工作环境和使用条件。例如，温度的变化会影响MOS管的电气特性，包括沟道长度调制效应。因此，在高温或低温环境下使用MOS管时，需要特别关注其性能的变化。

MOS管中的沟道长度调制效应是一个复杂而重要的现象。它不仅影响MOS管的导通性能和功耗，还与电路的稳定性、精度等密切相关。通过深入理解这一效应的原理和影响，我们可以更好地选择和应用MOS管，提高电路的性能和可靠性。
