mos管雪崩状态

在电子元件的奇妙世界里，mos 管犹如一位忠诚的卫士，默默守护着电路的稳定运行。然而，当它遭遇特定状况时，便会陷入一种神秘而危险的状态——雪崩状态。今天，就让我们一同揭开 MOS 管雪崩状态的神秘面纱，探寻其中的奥秘与应对之策。

一、MOS 管雪崩状态的触发机制

当 mosfet 所承受的电压超过其击穿电压时，一场微观层面的“风暴”便悄然拉开帷幕。此时，MOSFET 内部的电场强度急剧增加，宛如吹响了战斗的号角，促使自由电子在高电场下被加速并获得高能量。这些高能量的电子如同勇猛的战士，在撞击硅原子时，会产生更多的电子 - 空穴对，这一过程恰似点燃了导火索，引发连锁反应，使得电流急剧增加，最终导致雪崩击穿的发生。

以一个形象的比喻来说，MOS 管就像是一个坚固的城堡，其击穿电压便是城堡的防御极限。当外界施加的电压如同汹涌的洪水般超过这个极限时，城堡的防线被突破，内部的秩序被打破，原本稳定的电子和空穴开始不受控制地增殖，就如同失控的军队一般，引发混乱的局面，这便是雪崩状态的由来。

二、雪崩状态下的关键参数

在 MOS 管的雪崩特性中，雪崩电流（IAS 和 IAR）以及雪崩能量（EAS 和 EAR）是至关重要的参数。雪崩电流就像是汹涌澎湃的洪流，其大小直接影响着 MOS 管在雪崩状态下的承受能力。而雪崩能量则如同洪流的冲击力量，决定了 MOS 管能否在这场“灾难”中幸存下来。不同的 MOS 管根据其设计和制造工艺，具有不同的雪崩额定值，这些参数是工程师们在设计和应用电路时必须严格考量的因素。

三、雪崩状态引发的失效模式

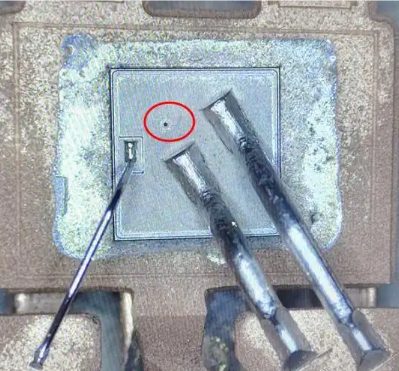

当 MOS 管处于雪崩状态时，流经它的雪崩电流可能会引发多种失效模式。其中一种常见的情况是，当雪崩电流流过 MOSFET 的基极寄生电阻 RB 时，会在寄生双极型晶体管的基极和发射极之间产生足够大的电位差 VBE，从而触发寄生双极晶体管导通。一旦这个寄生的“捣乱分子”开始工作，大量的电流将不受控制地流经 MOSFET，如同洪水决堤一般，导致器件短路并最终失效。

这就好比是一座大厦，原本各个部分都各司其职，维持着大厦的稳定。但当一场突如其来的“风暴”（雪崩状态）来袭时，大厦内部的一些隐蔽结构（寄生双极晶体管）被意外触发，导致整个大厦的承重结构受损，最终轰然倒塌，MOS 管也就无法正常工作了。

四、影响 MOS 管雪崩状态的因素

1. 电压因素：显然，施加在 MOS 管上的电压越高，越容易引发雪崩状态。就如同给气球充气，气压越高，气球爆炸的风险就越大。在电路设计中，如果电源电压波动过大或者存在瞬态高压尖峰，都可能将 MOS 管推向雪崩的边缘。

2. 温度因素：温度对 MOS 管的性能有着显著的影响。一般来说，温度升高时，MOS 管内部的载流子运动更加活跃，相当于增加了“躁动因子”，使得雪崩发生的可能性增大。这类似于在炎热的天气里，人们更容易烦躁冲动一样，MOS 管在高温环境下也更容易出现“不稳定行为”。

3. 器件结构因素：MOS 管的结构和制造工艺决定了其内在的特性。例如，沟道长度、宽度、氧化层厚度等参数都会影响 MOS 管的击穿电压和雪崩特性。一个设计精良、结构合理的 MOS 管就像是一座坚固的建筑，能够更好地抵御雪崩的“侵袭”；而结构不合理或存在缺陷的 MOS 管则相对脆弱，更容易陷入雪崩的困境。

五、预防 MOS 管雪崩状态的策略

1. 优化器件选型：在设计电路时，根据具体的应用需求和工作环境，选择合适的 MOS 管是至关重要的。要综合考虑 MOS 管的击穿电压、雪崩能量等参数，确保其在正常工作条件下有足够的裕量来应对可能出现的电压波动和瞬态干扰。

2. 添加电压保护电路：可以采用诸如稳压二极管、TVS 二极管等电压保护元件，为 MOS 管搭建一道“防护墙”。当电压超过正常范围时，这些保护元件会先动作，将过高的电压限制在安全范围内，从而保护 MOS 管免受雪崩击穿的威胁。

3. 合理设计控制电路：通过设计合适的驱动电路和控制逻辑，确保 MOS 管在正常的开关时序下工作，避免因误操作或异常信号导致 MOS 管承受过高的电压。同时，还可以采用软启动、缓关断等技术，减少 MOS 管在开关过程中的电压应力和电流冲击，降低雪崩发生的风险。

MOS 管的雪崩状态是一个复杂而又关键的现象，它关系到整个电路系统的稳定性和可靠性。只有深入理解其触发机制、关键参数、失效模式以及影响因素，并采取有效的预防措施，才能让 MOS 管这位“忠诚卫士”在电路的舞台上稳稳当当地发挥其应有的作用，避免因雪崩状态而引发的“灾难”，保障电路系统的正常运行。
