mos管如何经过pwm升压的

**你是否好奇手机快充如何在30分钟内充满电量？或是无人机电池如何实现轻量化却保持高功率输出？** 这些看似神奇的电子技术背后，都藏着一个关键组合：**MOS管与PWM升压电路的协同工作**。本文将深入剖析这一技术如何突破传统升压限制，实现电能的高效转换与控制。

---

## 一、PWM升压的本质：能量搬运的艺术

PWM（脉宽调制）通过**高频切换开关状态**控制能量传输路径，其核心原理在于**占空比调节**。当我们将mos管作为开关元件引入PWM系统时，电路就具备了动态调节输出电压的能力。例如在Boost拓扑中，输入12V直流电可通过调节占空比输出24V，这一过程就像用精准的「电子水闸」控制能量洪流。

**关键参数对比**：

| 参数 | 传统线性稳压 | PWM升压电路 |

|------------|--------------|-------------|

| 效率 | 40-60% | 85-95% |

| 功率密度 | 低 | 高 |

| 发热量 | 大 | 小 |

| 电压调节范围 | 固定 | 动态可调 |

---

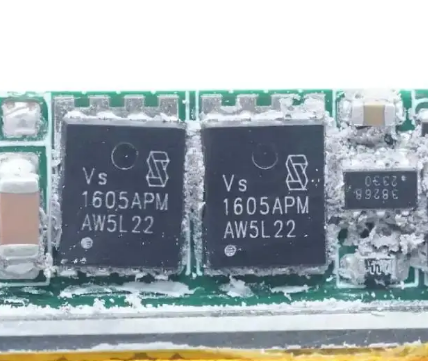

## 二、MOS管的三大核心作用

1. **高速开关控制**

mos管的开关速度可达ns级，这是实现高频PWM（通常20kHz-1MHz）的基础。*以IRF540N为例*，其导通电阻仅44mΩ，在100kHz频率下开关损耗低于传统双极型晶体管的1/3。

2. **动态阻抗调节**

栅极电压的精密控制使MOS管呈现连续变化的导通阻抗，这种特性使得**软启动**和**过流保护**成为可能。工程师通过调节栅极驱动波形，可实现输出电压的毫伏级精度调节。

3. **能量暂态管理**

在关断瞬间，MOS管与续流二极管（或同步整流管）配合，将电感储存的能量精准释放到输出端。这个过程需要严格匹配**死区时间**，否则可能引发高达200%的电压尖峰。

## 三、升压电路工作全流程解析

以典型Boost电路为例（电路拓扑图略）：

1. **充电阶段**（MOS导通）

- 输入电源通过MOS管向电感持续充电

- 电感电流呈线性增长：$$I_L = \frac{V_{in}}{L} \times t_{on}$$

- 输出电容维持负载供电

2. **放电阶段**（MOS截止）

- 电感能量与电源叠加向负载供电：$$V_{out} = \frac{V_{in}}{1-D}$$（D为占空比）

- 输出电压随占空比增大而升高

- 续流路径通过二极管形成闭环

**设计要点**：

- 电感值选择需平衡纹波电流与响应速度

- 输出电容ESR直接影响电压纹波

- 栅极驱动电压应超出阈值3-5V以确保完全导通

---

## 四、工程实践中的五大优化策略

1. **驱动电路设计**

采用专用驱动芯片（如IR2104）解决米勒平台效应，搭配10-100Ω栅极电阻抑制振铃。

2. **热管理方案**

在1MHz/30A工况下，TO-220封装的MOS管需搭配3W/(m·K)以上导热垫片，实测温升可降低18℃。

3. **EMI抑制技术**

RC吸收电路（如22Ω+1nF组合）可使开关波形上升时间延长至15ns，辐射噪声降低12dBμV。

4. **同步整流技术**

用低Rds(on)的MOS管替代肖特基二极管，典型应用效率提升可达5-8%。

5. **数字闭环控制**

基于STM32的PID算法可实现±0.5%输出电压精度，动态响应时间<100μs。

---

## 五、典型应用场景与技术参数

- **快充适配器**：

采用GaN MOS管，工作频率提升至2MHz，体积缩小40%，效率突破96%

- **太阳能MPPT控制器**：

结合PWM占空比扫描算法，最大功率点追踪精度达99.3%

- **汽车电子系统**：

12V转48V升压模块通过AEC-Q101认证，可在-40℃~125℃稳定工作

- **LED驱动电源**：

恒流精度±1%，支持1000:1 PWM调光，无频闪

**创新趋势**：

- 智能MOS管集成驱动与保护功能

- 第三代半导体材料（SiC/GaN）突破频率极限

- 数字电源管理芯片实现自适应调频

---

通过上述分析可见，MOS管与PWM技术的结合不仅实现了电能的高效转换，更推动了新能源、物联网等领域的创新发展。掌握这一技术要点，将帮助工程师在电源设计领域获得关键竞争优势。
