同步整流mos的接法

在当今追求高效、节能的电子设备设计领域，同步整流技术无疑是一颗璀璨的明星。而其中，同步整流mos（金属 - 氧化物 - 半导体）的接法更是决定其性能的关键因素。正确的接法不仅能提升电源转换效率，还能降低功耗、减小发热，为电子设备的稳定运行和长寿命提供有力保障。那么，同步整流mos的接法究竟有哪些要点和奥秘呢？让我们一起来深入探究。

**同步整流mos的基本工作原理**

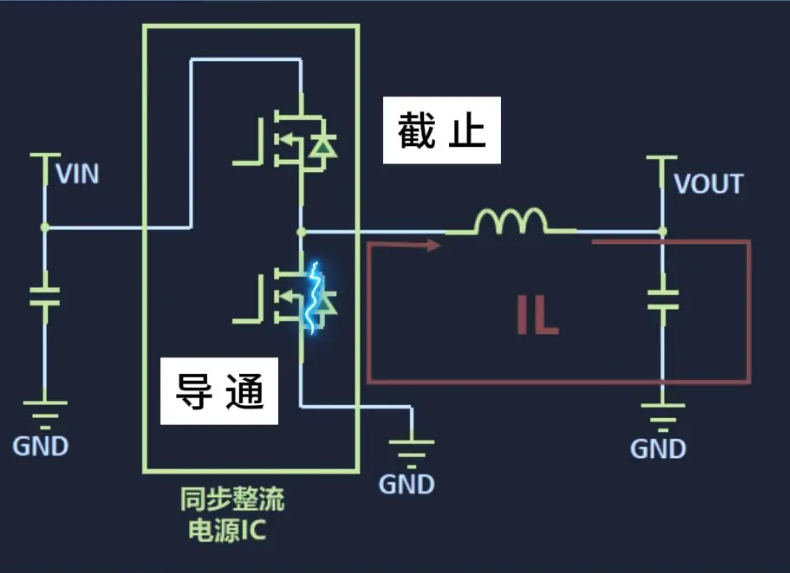

要理解同步整流mos的接法，首先得明白它的工作原理。同步整流是利用MOS管的低导通电阻特性，替代传统的肖特基二极管进行整流。在电路中，mos管根据控制信号交替导通和截止，实现对电流的高效整流。与传统二极管相比，mos管在导通时压降更小，从而大大降低了整流过程中的能量损耗。

**常见的同步整流mos接法**

1. **半桥接法**

半桥接法是同步整流中较为常见的一种方式。在这种接法中，两个mos管分别位于半桥的上臂和下臂。当输入电压为正半周时，上臂mos管导通，下臂mos管截止，电流通过上臂mos管流向负载；当输入电压为负半周时，下臂mos管导通，上臂mos管截止，电流通过下臂mos管流向负载。这种接法简单可靠，适用于多种电源拓扑结构。

2. **全桥接法**

全桥接法则使用了四个mos管，组成一个全桥整流电路。它能够处理双向的电流，适用于输入电压范围较宽的应用场景。在全桥接法中，通过合理控制四个mos管的导通和截止，可以实现对输入交流电的全波整流，进一步提高了整流效率。

**接法中的关键点**

1. **驱动信号的设计**

同步整流mos的正常工作离不开准确的驱动信号。驱动信号的幅值、相位和脉冲宽度都需要精心设计。幅值要足够高，以确保mos管能够完全导通，降低导通电阻；相位要保证与输入电压和电流的同步，实现精确的整流控制；脉冲宽度则要根据mos管的特性和负载情况进行优化，避免过度驱动或驱动不足。

2. **mos管的选型**

在选择同步整流mos管时，需要考虑多个参数。首先是导通电阻，导通电阻越小，在导通时的功耗就越低；其次是耐压值，要根据输入电压的最大值来确定mos管的耐压值，确保其能够安全可靠地工作；此外，还需要考虑mos管的开关速度、阈值电压等参数，以满足不同的应用需求。

3. **散热设计**

由于同步整流mos管在工作时会有一定的功耗，因此散热设计至关重要。合理的散热设计可以保证mos管在正常工作温度范围内运行，提高其可靠性和寿命。可以通过选择合适的散热片、散热风扇或液冷系统等方式来加强散热。

同步整流mos的接法是电源设计中的关键环节。只有深入理解其工作原理，掌握常见的接法方式，并注意接法中的关键点，才能设计出高效、可靠的同步整流电路，为电子设备的高性能运行提供有力支持。
