推挽电路驱动mos管

推挽电路驱动MOS管是一种实现开关信号转换的常用技术，其核心在于通过一对互补的mos管（N型和P型）交替工作，将输入信号转换为稳定的输出信号。这种电路设计不仅能够提高驱动能力，还能解决mos管在高速开关场合下的局限性。以下从原理、特性、设计要点及应用场景等方面展开分析。

一、推挽电路的基本原理

推挽电路的核心思想是“交替工作”。它由两个互补的MOS管（一个N型，一个P型）组成，两者的导通与截止状态相反，类似于“推”和“拉”的动作。具体来说：

• 输入信号为高电平时：N型MOS管导通，P型MOS管截止，输出端被拉低至接近地电位（低电平）。

• 输入信号为低电平时：P型MOS管导通，N型MOS管截止，输出端被拉高至接近电源电位（高电平）。

这种交替导通的方式使得推挽电路能够直接输出高低电平，且导通损耗小、效率高。例如，可以将推挽电路想象为一扇“双向门”：N型管负责“推”出低电平，P型管负责“拉”出高电平。

二、推挽电路驱动MOS管的优势

1. 驱动能力增强

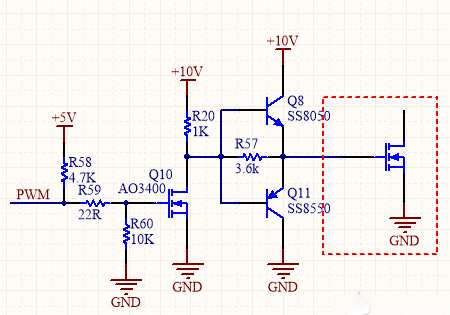

2. MOS管本身是压控型器件，但其输入电容（如CGS、CGD）的充放电速度会影响开关速度。推挽电路通过一对三极管或MOS管轮流导通，可以有效放大电流，解决驱动能力不足的问题。例如，当IC或CPU的输出电流较小时，推挽电路能提供更大的驱动电流，确保MOS管快速导通或关断。

3. 高速切换与稳定性

4. 推挽电路通过控制两个晶体管的导通与截止，实现输出电平的快速切换，适用于高速开关场合。例如，在负载电容为60pF的条件下，某些推挽电路的工作频率可达5MHz以上。此外，推挽电路的输出电源充当校准器，确保MOS管处于稳定工作状态。

5. 低损耗与高效率

6. 由于推挽电路中的两只开关管每次只有一个导通，导通损耗较小。例如，当输出高电平时，上管导通、下管截止；输出低电平时，下管导通、上管截止。这种设计既提高了电路的负载能力，又减少了功耗。

7.


三、推挽电路的设计要点

1. MOS管的选择

• 互补型配对：N型和P型MOS管需匹配，确保导通电阻和开关速度一致。

• 耐压与电流：根据负载需求选择MOS管的耐压值和导通电流能力。例如，在开关电源设计中，需考虑MOS管的导通电阻和寄生参数。

1. 驱动电流的匹配

2. MOS管的输入电容（如CGS）会影响其开关速度。若驱动电流不足，电容充放电变慢，导致开关延迟。因此，推挽电路需提供足够的驱动电流，以确保MOS管快速响应。

3. 保护与稳定性设计

• 防烧毁机制：推挽电路为低阻输出，若直接接高电平，可能导致电流过大烧毁器件。因此，需避免将推挽电路用于输入端。

• 自举升压：在某些设计中，采用自举升压电路（如BiC MOS Totem结构）可在低电压下驱动MOS管，同时提高工作频率。

四、推挽电路的应用场景

1. 数字电路驱动

2. 推挽电路可直接驱动功耗不大的数字器件，如单片机IO口、传感器等。例如，当单片机输出高电平时，推挽电路的上管导通，输出高电平；输出低电平时，下管导通，输出低电平。

3. 开关电源设计

4. 在开关电源中，推挽电路可用于驱动功率MOS管，实现高效的能量转换。例如，推挽电路可放大电流，解决MOS管驱动能力不足的问题，同时提高开关速度。

5. 高频信号处理

6. 推挽电路适用于高频开关场合，如射频通信、脉冲调制等。例如，某些推挽电路在5MHz频率下仍能稳定工作，满足高速信号需求。

五、总结与未来展望

推挽电路驱动MOS管是一种高效、稳定的开关信号转换技术，其优势在于驱动能力强、速度快、损耗低。然而，设计时需注意MOS管的选型、驱动电流匹配及保护机制。未来，随着半导体工艺的进步，推挽电路有望在更低功耗、更高频率的场景中发挥更大作用，例如物联网设备、新能源汽车等领域。

如需进一步了解推挽电路的详细设计或应用案例，可参考相关技术文档或实验资料。
