mos管三个脚之间的阻值

在电子设备维修与电路设计中，工程师们常常会遇到一个经典场景：*某个MOS管明明外观完好，但电路就是无法正常工作*。此时，熟练的技术人员会第一时间拿出万用表，**测量三个引脚之间的阻值**——这个看似简单的动作，却能快速揭示器件是否存在击穿、漏电或氧化层损坏等隐患。掌握mos管引脚间的阻值规律，已成为硬件工程师排查故障的核心技能之一。

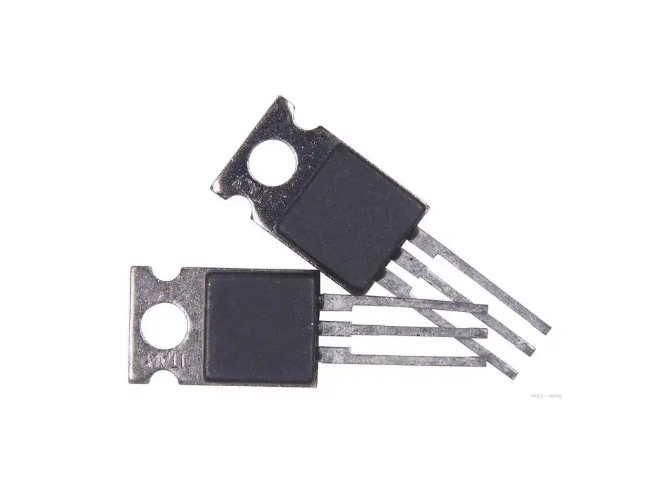

## 一、MOS管结构特性与阻值逻辑

mos管（金属-氧化物半导体场效应晶体管）的**栅极（G）、源极（S）、漏极（D）**构成其核心工作单元。由于内部PN结与绝缘层的特殊构造，**三个引脚间的阻值呈现独特的非线性特征**：

1. **栅极与其他引脚的绝缘特性**：正常MOS管的栅极与源极/漏极间阻值应接近**无穷大**（通常＞1MΩ），这是因为栅极下方存在二氧化硅绝缘层。若测量到阻值降低，可能预示**绝缘层破损**或静电击穿。

2. **源漏极间的体二极管效应**：在未加驱动电压时，S-D间会表现出类似二极管的单向导通特性。用万用表二极管档测量时，**正向阻值约300-600Ω，反向阻值无穷大**，这是判断MOS管是否损坏的重要依据。

## 二、实测方法与典型数据对照

### 1. 测量工具选择

- **数字万用表**：优先选用具备**10MΩ高阻档位**的型号，确保栅极绝缘性测量的准确性

- **防静电措施**：测量前通过短接三极管引脚释放残余电荷，避免测试过程引发二次损伤

### 2. 标准测量流程

| 测试引脚组合 | 正常阻值范围 | 异常表现 |

|--------------|--------------|----------|

| G-S | ＞1MΩ | 阻值下降提示栅氧层击穿 |

| G-D | ＞1MΩ | 阻值波动可能为栅极污染 |

| S-D（正向） | 300-600Ω | 阻值趋近零说明短路 |

| S-D（反向） | 无穷大 | 阻值降低提示漏电 |

*注：增强型MOS管需在栅极施加驱动电压后，S-D间才会导通，此特性常被用于**动态测试法**验证器件功能。*

## 三、典型故障的阻值特征诊断

### 1. **完全击穿型损坏**

三引脚间任意两脚阻值接近零，此时器件已失去开关功能。常见于**过压冲击**或**散热失效**场景，测量时万用表蜂鸣器会持续报警。

### 2. **软击穿隐患**

G-S或G-D间阻值降至数百千欧级别，此时器件虽能短暂工作，但存在**热稳定性差**、**开关延迟增大**等问题。这类故障需用**精密电桥**检测阻值随温度的变化曲线。

### 3. **体二极管异常**

S-D间正向阻值超过1kΩ或反向出现轻微导通（如10-100kΩ），往往意味着**芯片内部金属迁移**或**封装应力损伤**。此类故障在开关电源中易引发**反向恢复电流超标**。

## 四、工程应用中的关键注意事项

1. **测量环境控制**：潮湿环境会使引脚间表面电阻下降，建议在**相对湿度＜60%**的条件下测试，必要时用无水乙醇清洁引脚。

2. **多参数交叉验证**：结合**跨导（gfs）**、**阈值电压（Vth）**等参数综合评估，避免单一阻值指标的误判。

3. **批次一致性管理**：同一型号MOS管的S-D正向阻值差异若＞15%，可能提示生产工艺波动，这类器件在**并联应用**时易引发电流失衡。

通过系统掌握MOS管引脚阻值的测量逻辑，工程师可大幅提升电路调试效率。某智能家电厂商的实测数据显示，**采用标准化阻值检测流程后，产线不良品复判准确率从72%提升至98%**，这印证了精准测量在质量管控中的核心价值。
