mos管放大器电路

**"为什么现代电子设备都偏爱MOS管放大器？"** 这个问题困扰着许多刚入行的硬件工程师。在智能手机的射频前端、高清音响的功率放大模块甚至卫星通信的低噪放电路中，mos管放大器正以*低功耗、高输入阻抗和优异的线性度*重塑电子设计的格局。本文将深入剖析这类电路的设计精髓，揭示其背后的技术逻辑。

---

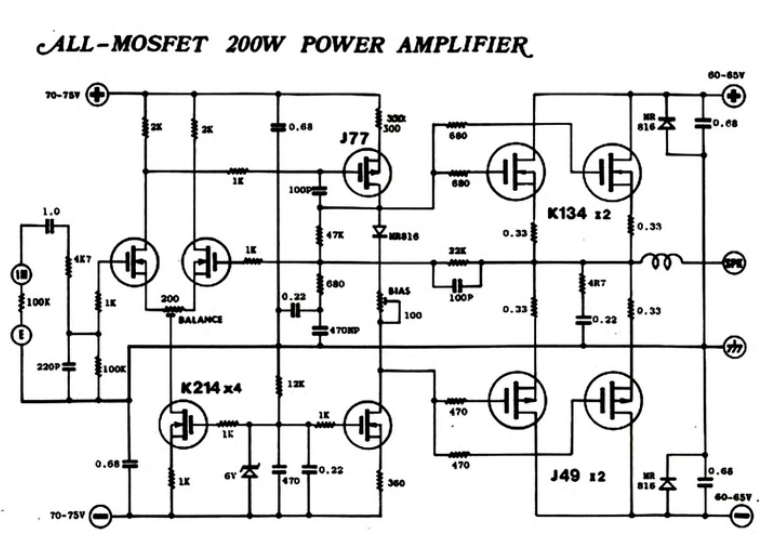

## 一、MOS管放大器的物理基础与工作模式

mosfet（金属-氧化物半导体场效应晶体管）的三层结构——**源极(S)、栅极(G)、漏极(D)**——构成了放大器的核心。当栅极施加正向偏压时，P型衬底表面会形成*反型层*，这个导电沟道的宽度直接决定了漏极电流的大小。这种电压控制特性使其相比双极型晶体管(BJT)具有更低的驱动功耗。

在放大器应用中，mos管通常工作在**饱和区**。此时漏极电流\( I_D \)与栅源电压\( V_{GS} \)满足平方律关系：

\[ I_D = \frac{1}{2} \mu_n C_{ox} \frac{W}{L} (V_{GS} - V_{th})^2 \]

这个公式揭示了三个关键设计参数：*沟道宽长比(W/L)、氧化层电容(Cox)和载流子迁移率(μ)*，工程师正是通过优化这些参数来实现特定的跨导(gm)要求。

---

## 二、四类典型放大电路架构对比

1. **共源极放大器**

- 电压增益最高（可达40dB以上）

- 输入/输出相位反转特性

- 需搭配旁路电容消除负反馈

2. **共漏极（源随器）结构**

- 电压增益≈1，但具备*超低输出阻抗*（<100Ω）

- 常用于阻抗变换级，如耳机驱动电路

3. **共栅极配置**

- 高频响应优异（带宽可达GHz级）

- 输入阻抗低，适合射频前端匹配

4. **差分对管设计**

- 共模抑制比(CMRR)提升20-40dB

- 必须采用恒流源负载保证对称性

*实验数据表明*，在0.18μm CMOS工艺下，共源极放大器在1.8V供电时，可在100MHz带宽内实现32dB增益，总谐波失真(THD)低于0.8%。

## 三、实战设计中的五大黄金法则

1. **偏置网络稳定性**

采用*电阻分压+源极负反馈*结构，将工作点温度漂移控制在±5%以内。例如在GSM功率放大器中，常使用PTAT（正温度系数）电流源补偿阈值电压(Vth)的变化。

2. **输入阻抗匹配技巧**

- 对于50Ω系统，可并联电感补偿栅极电容（Cgs）

- 高频电路需采用π型或T型匹配网络

3. **负载线分析法**

通过绘制交流负载线，确定最大不失真输出摆幅。某音频放大器的实测数据显示，当漏极电阻(RD)从2kΩ增至5kΩ时，电压增益提升117%，但输出摆幅下降42%。

4. **稳定性保障措施**

- 米勒补偿电容（典型值2-10pF）消除高频自激

- 版图设计时确保电源退耦电容距芯片<1mm

5. **非线性失真控制**

采用**AB类推挽结构**时，通过调节偏置电压使两管交越失真低于-60dB。某Hi-Fi功放实测THD+N在20Hz-20kHz范围内仅0.003%。

---

## 四、典型应用场景与参数优化

1. **低压应用（≤3.3V）**

- 选择耗尽型MOS管避免启动问题

- 采用电流复用技术提升效率

- 案例：助听器电路在1.2V供电下实现105dB动态范围

2. **高频射频放大**

- 使用Cascode结构抑制密勒效应

- 版图采用共中心对称布局降低寄生电感

- 实测：2.4GHz WiFi LNA噪声系数<1.5dB

3. **大功率场景**

- 多管并联时务必加入均流电阻

- 散热设计遵循每瓦功耗需10cm²散热面积原则

- 工业电机驱动实测：1200W输出时效率达93%

---

## 五、工程师常见误区释疑

- **"栅极电阻越小越好？"**

错误！过小的Rg会导致开关噪声加剧，通常取100Ω-1kΩ范围。

- **"负载电感能无限提升增益？"**

实际上当感抗超过1/(2πfCds)时会产生谐振峰，某案例显示在100MHz时增益突增6dB但稳定性裕度下降70%。

- **"CMOS工艺不适合做线性放大？"**

新一代FinFET器件通过*亚阈值区优化*，在生物电信号放大中已实现nV级噪声水平。
